ASP116 EVOLUTION – MISE EN ROUTE ET REGLAGES VARIATEUR GEFRAN ADL300

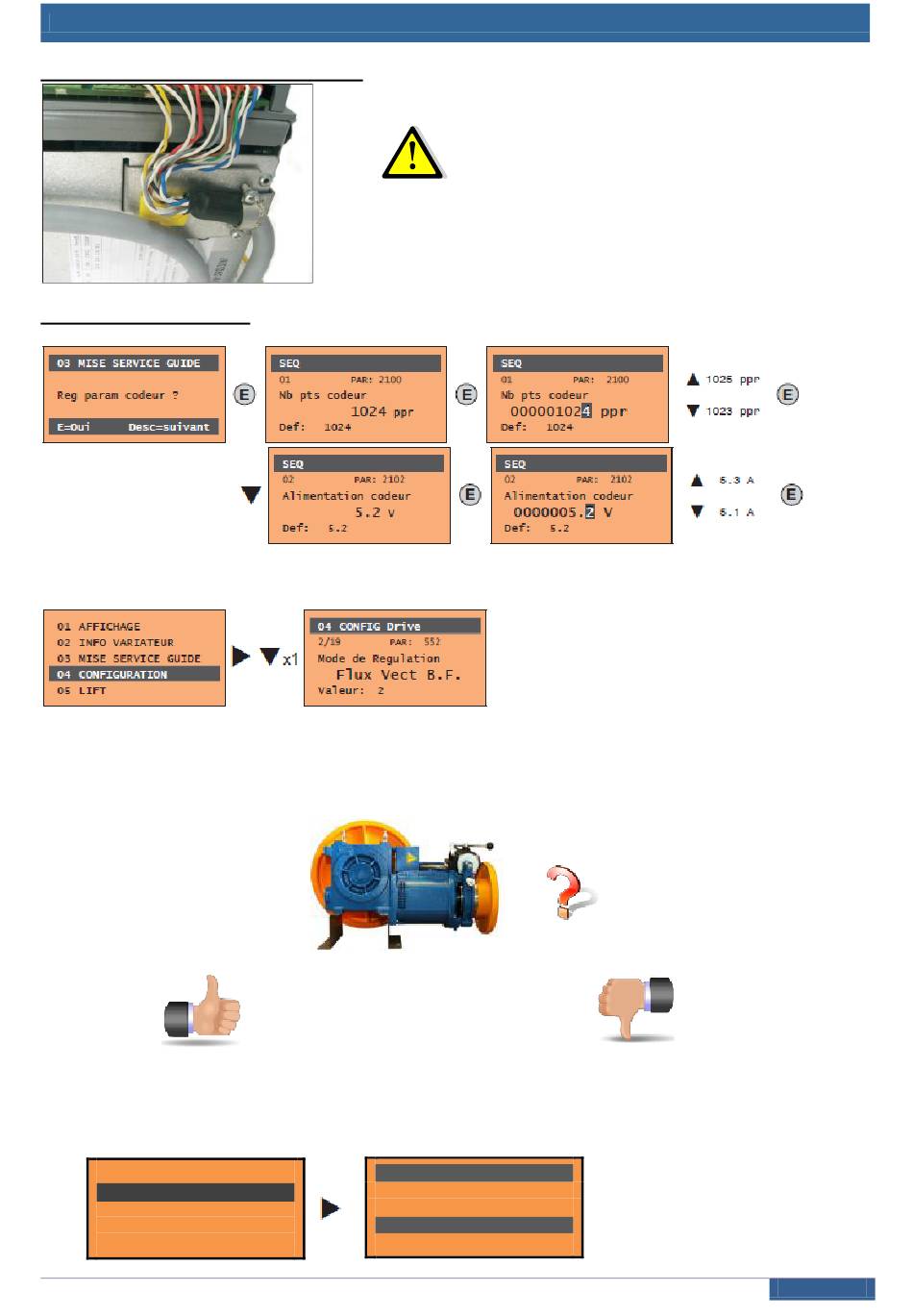

Raccordement du blindage du codeur
Configuration du codeur
3.3 – Passage de boucle ouverte à boucle fermée sur moteur asynchrone
Une fois le câblage du codeur effectué, il faut configurer le variateur en boucle fermée : allez
dans le menu ci-dessus et modifiez le paramètre : Mode de régulation :
- Passez de « Flux Vect B.O. » à « Flux vect B.F. »
TEST DEPLACEMENT MOTEUR
Passer au Chapitre 5
14 DONNEES MOTEURS
15 ENCODER CONFIG
16 REGULATEUR VITESSE
PAR :11006
17 PARAM DE REGUL
11110062100
18 COUPLE
Sprinte SAS.
Tous droits réservés, y compris ceux de
 Le câble de l'encodeur doit être séparé
des câbles de puissance.
 Relier le blindage de l'encodeur dans le
variateur (bride dédiée).
 Relier le blindage du câble moteur côté
armoire et également côté moteur.
Si le moteur se déplace pas correctement, il faut inverser le
sens du codeur (voir ci-dessous) puis réessayez de faire un
déplacement
15 ENCODER CONFIG
09/25 PAR :2130
Sens codeur
11006 11110062100
Non Inversé
Def : 1.000
traduction.
13
