5.2

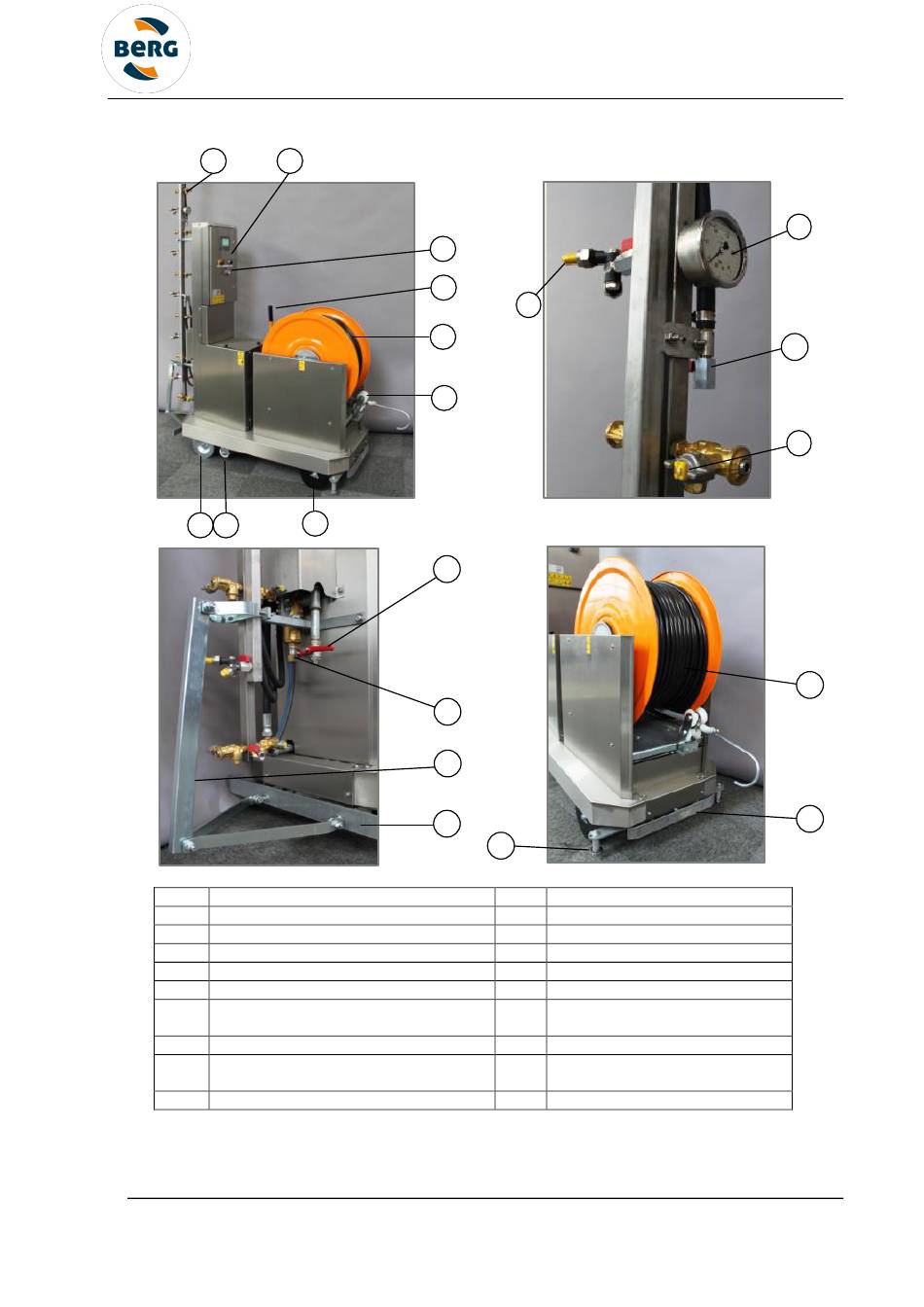

Emplacement et désignations des pièces
1 2
9 8
1 Rampe de pulvérisation
2 Panneau de contrôle
3 Prise de charge
4 Système de levage (levier)
5 Enrouleur de tuyau
6 Guide de tuyau
7 Roue à gorge, arrière (roue de
comptage)
8 Détecteur de rail
9 Roue galet directionnelle (avant du
METO)
10 Buse de pulvérisation latérale
Manuel utilisateur traduit V6_FR
3
4
5
6
7
14
15
17
17
METO 1500XXXTS
11
20
11 Buse de pulvérisation frontale
12 Manomètre de pression
13 Valve manuelle de dégazage
14 Valve manuelle de rinçage
15 Filtre presse
16 Barre de protection de la rampe
17 Pare-chocs (avant)
18 Tuyau
19 Pare-chocs (arrière)
20 Guide de rail
12
13
10
18
19
 13 / 49
