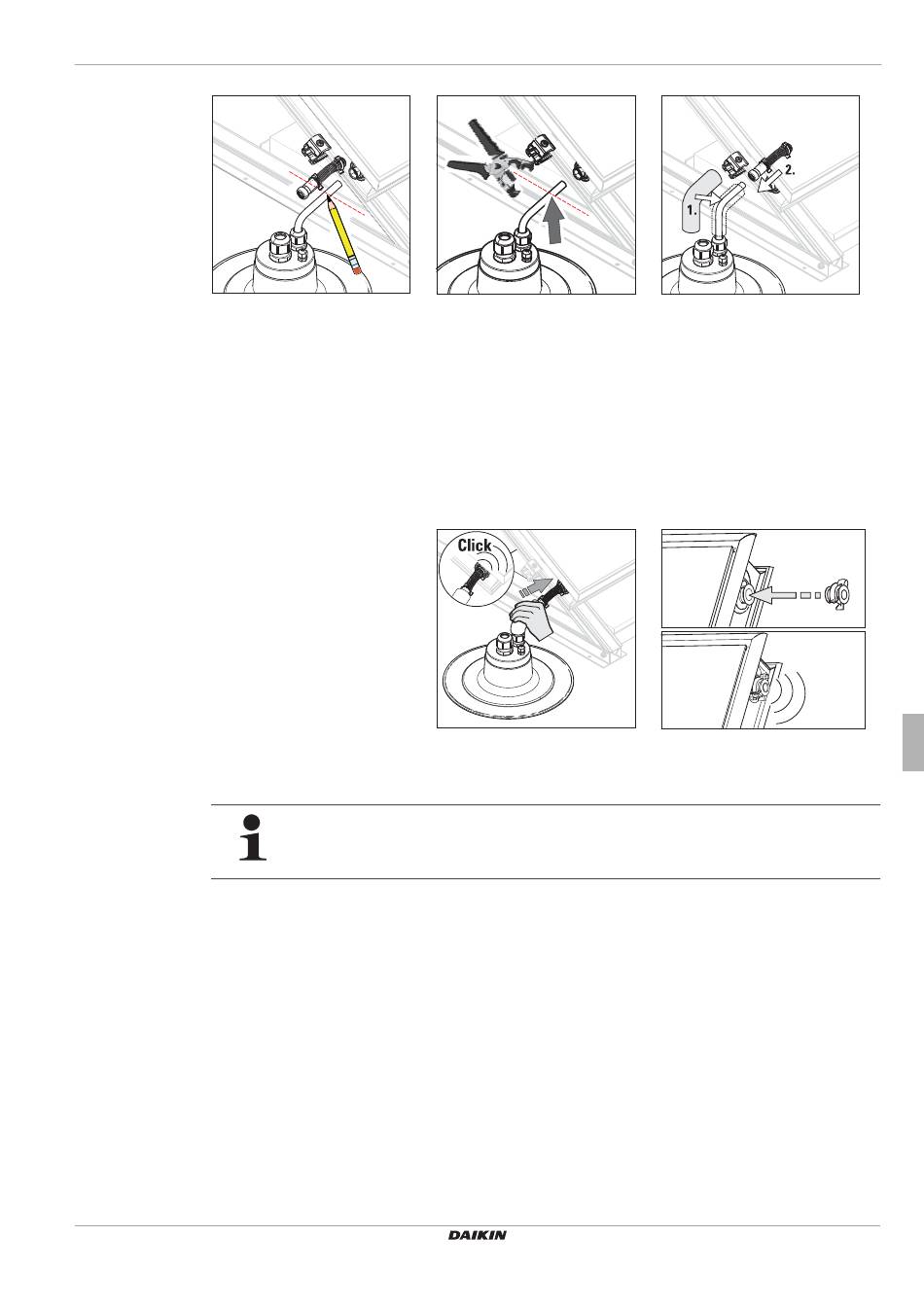

Fig. 3-24
4. Marquer la longueur nécessaire de la conduite d'alimentation (en haut du capteur solaire / VA 15 Solar) ainsi que de la
conduite de retour (en bas du capteur plan / VA 18 Solar) (fig. 3-24).
5. Découpez la conduite d'alimentation (en haut du capteur / VA 15 Solar) ainsi que la conduite de retour (en bas du capteur /
VA 18 Solar) au niveau du marquage (fig. 3-25).
6. Glissez la gaine d'isolation thermique refoulée (HT-Armaflex) sur les accessoires de raccord (étape 1 dans la fig. 3-26).
7. Fichez les raccords enclenchables des coudes de raccordement de capteur sur la conduite d'alimentation (en haut du capteur
/ VA 15 Solar) et de retour (en bas du capteur / VA 18 Solar) (étape 2 sur la fig. 3-26).
8. Enfoncez les raccords coudés dans
les tubes de raccordement de capteur
jusqu'à ce que les pinces de fixation
s'enclenchent (fig. 3-27).
9. Enfoncez les bouchons de terminaison
dans les tubes de raccordement de
capteur encore ouverts jusqu'à ce que
les pinces de fixation s'enclenchent
(fig. 3-28).
EKSV26P/EKSH26P
Montage de capteurs solaires sur toit en terrasse
008.1618533_00 – 12/2012
Marquage de la longueur Fig. 3-25
nécessaire
Fig. 3-27
Afin de protéger les conduites de raccordement VA de l'Installation solaire contre une surchauffe, les raccords
des conduites d'alimentation et de retour sont équipés d'une isolation thermique.
Raccourcissement des connexions Fig. 3-26
Insertion des raccords coudés dans Fig. 3-28
les tubes de raccordement de
capteur
3 x Montage
Enfoncez les accessoires de
raccord sur les connexions
Click
Mise en place des bouchons
d'extrémité
