4. Panneau de l'unité de temps
Let panneau de l'unité de temps permet à l'utilisateur de changer l'axe du temps du
graphique d'une unité. Dans la liste des calamités, les moments des calamités seront
également indiqués dans cette unité de temps. Ce réglage est également utilisé dans
la liste des calamités (Figure 6).

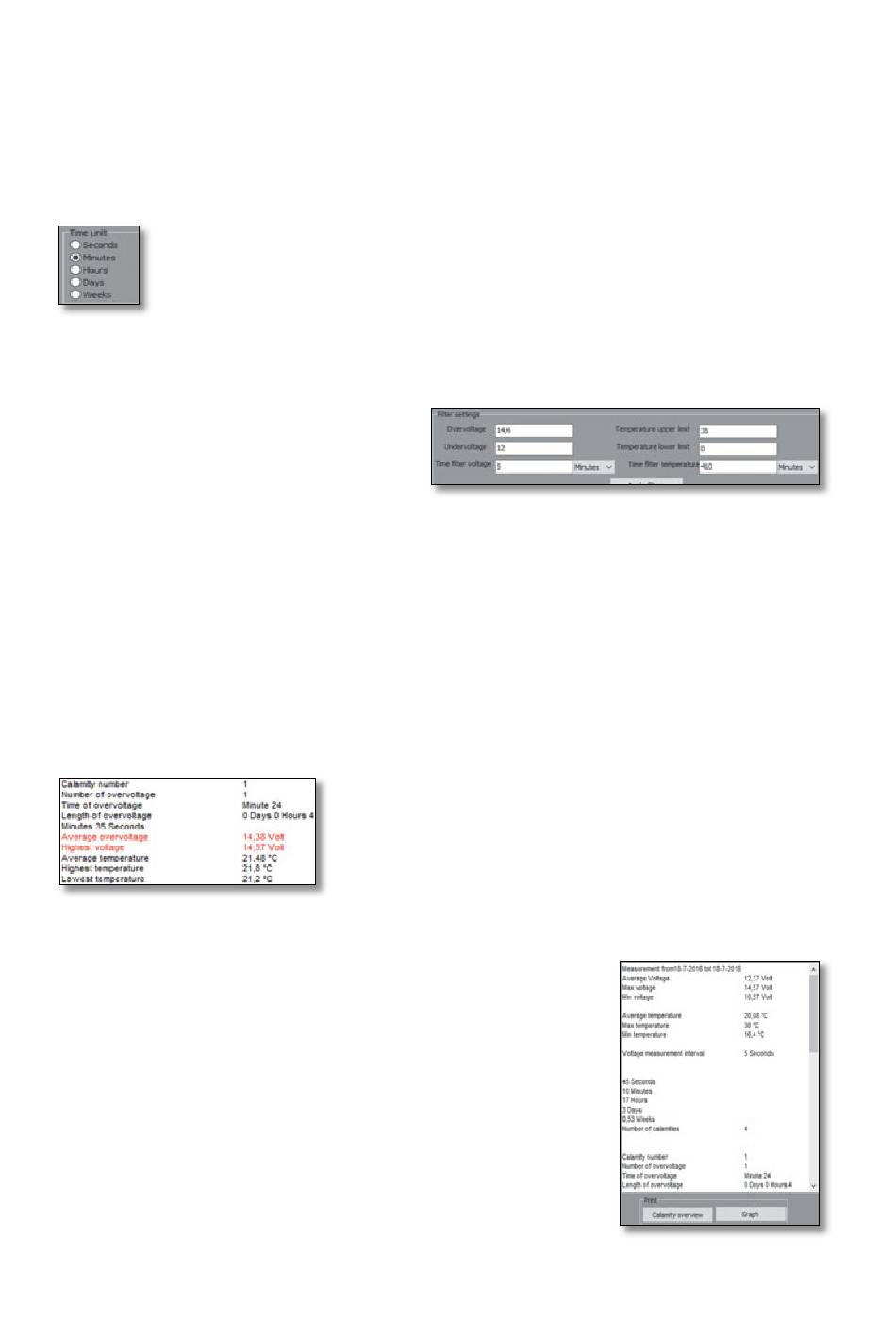

Figure 6: Panneau de l'unité de temps
5. Réglage du filtre
Le panneau de réglage du filtre est
conçu pour filtrer facilement les
données enregistrées. Des filtres
peuvent être créés pour les sous-
Figure 7: Réglage du filtre
tensions et les surtensions ainsi que
pour les températures (trop) basses et
(trop) élevées. Un filtre de temps indépendant peut également être réglé pour la
tension et la température.
Exemple : l'utilisateur veut filtrer tous les cas où la tension a dépassé 13 volts pendant
plus de 3 minutes. Ceci peut être réalisé en saisissant 13 volts à "Surtension" et
3 minutes à "Tension du filtre du temps". Pour veiller à ce que les filtres "Sous-
tension", "Limite supérieure de température" et "Limite inférieure de température"
ne soient pas utilisés, il faut sélectionner ici des valeurs qui n'apparaissent pas dans la
situation de l'utilisateur. La figure 8 montre les résultats d'un tel réglage de filtre.
Figure 8: Calamités
6. Liste des calamités
La figure 9 montre un exemple d'enregistrement
d'événement. C'est ici que les informations générales sur
le BDL arrivent en premier. Si le(s) filtre(s) du BLD Smart
View est (sont) utilisé(s), toutes les calamités détectées
apparaissent également ici. Chaque calamité a un numéro.
Ce numéro peut être utilisé pour afficher la calamité
correspondante dans le graphique, par le panneau de
navigation dans le graphique. Voir aussi à ce sujet le point 5:
réglage du filtre.
Figure 9: Liste des calamités
