Utilisation du compteur

Fonction des touches
Touche Fonction
Flèche en En « mode travail », lorsque la valeur de
bas la présélection est appelée à l'affichage
pour être modifiée, cette touche permet de
d
décrémenter le chiffre clignotant.
En « mode programmation », dans un
paramètre de configuration, cette touche
fait décrémenter le chiffre clignotant et
permet de passerd'une possibilité à une
autre d'un même paramètre.
Flèche à Dans tous les modes, cette touche permet
droite de passer d'un chiffre clignotant à un autre,
en commançant par celui situé à l'extrême
s
gauche. Si la touche est actionnée alors
que le chiffre clignotant se trouve à
l'extrême droite(chiffre des unités), il y'a
rebouclage automatique sur le chiffre de
l'extrême gauche.
Programme En « mode travail », cette touche permet de
passer de l'affichage du contenu du
p
compteur à l'affichage de la valeur de la
présélection.
Si cette touche est maintenue appuyée
pendant 3 sec., on accède au « mode
programmation ». Dans ce mode, elle
permet de passer d'un paramètre de
configuration à un autre. Si de nouveau, elle
est maintenue appuyée pendant 3 sec., on
sort du « mode programmation ».
Reset En « mode travail », cette touche réarme le
contenu du compteur à zéro. Cette fonction
r
peut être verrouilée dans le paramètre de
configuration « réarmement par touche ».
En « mode programmation », cette touche
n'a aucune fonction.
Flèche en Dans tous les modes, ces 2 touches
bas et à actionnées ensemble font interrompre la
droite programmation en revenant :
-en « mode travail » : à la présélection
ds
précedente et
-en « mode programmation » : à la
possibilité du paramètre précédent.
2 735 P6F, Edit. 17.08.98 Noice d'utilisation tico 735 - Compteur de temps

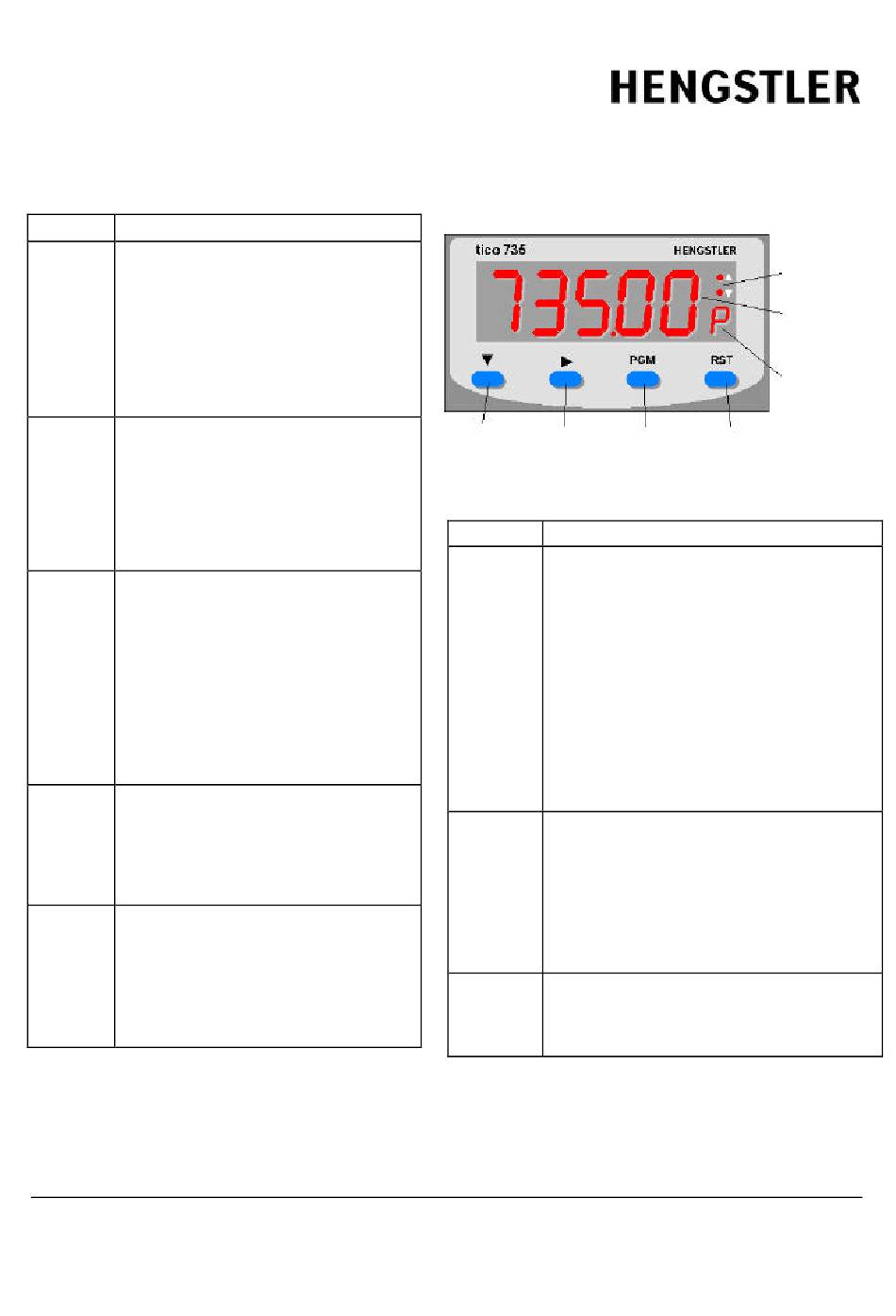

Face avant

Flèche Flèche
en bas à droite
Fonction de l'affichage
Affichage Fonction
Affichage En « mode travail », il indique le contenu du
principal compteur.
Par action brève sur la touche programme
(PGM) , il indiquera la valeur de la présélection.
Si la fonction « affichage d'aide » est validée,
il indiquera d'abord pendant 3 secondes, le nom
de ce paramètre en abrégé.
En « mode programmation », il indique la valeur
du paramètre actuel.
Et si la fonction « affichage d'aide » est validée,
il indiquera d'abord pendant 3 secondes, le nom
du paramètre.
Affichage En « mode travail », il désigne par exemple par
d'aide « S » l'affichage de la présélection. Il n'indique
rien quand c'est le contenu du compteur qui est
à l'affichage.
En »mode programmation », il désigne
clairement par une lettre ou un chiffre le
paramètre en cours indiqué dans l'affichage
principal (voir « mode programmattion »).
LED de La LED reste allumée tant que OUT1
Signalisation (présélection1) est activée.
du signal de
sortie OUT1
LED de
Signalisation
de la sortie
Affichage
principal
Affichage
d'aide
touche Reset
programme
