4.6.5 Réglage de la hauteur de coupe prédéfinie (Cas 7010/8010, 7120/8120/9120,
7230/8230/9230, 7240/8240/9240)
Pour régler la hauteur de coupe prédéfinie, procédez comme suit :
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées depuis la
publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse pour obtenir les mises
à jour.
ATTENTION
Assurez-vous qu'il n'y ait personne dans la zone.
1. Engagez le séparateur et la plateforme.
2. Soulevez ou abaissez manuellement la plateforme jusqu'à
la hauteur de coupe souhaitée.
3. Appuyez sur le commutateur RÉGLAGE no 1 (A). Le témoin
du MODE HAUTEUR DE PLATEFORME (C) (à côté du
commutateur RÉGLAGE no 1) s'allume.
4. Soulevez ou abaissez manuellement la plateforme jusqu'à
la deuxième hauteur de coupe souhaitée.
5. Appuyez sur le commutateur RÉGLAGE no 2 (B). Le témoin
du MODE HAUTEUR DE PLATEFORME (D) (à côté du
commutateur RÉGLAGE no 2) s'allume.
6. Pour passer d'un point de consigne à l'autre, appuyez sur
HEADER RESUME (reprise de la plateforme) (A).
7. Pour ramasser la plateforme au niveau des tournières,
appuyez deux fois sur HEADER RESUME (reprise de la
plateforme) (A). Pour abaisser, appuyez sur HEADER
RESUME (reprise de la plateforme) (A).
NOTE:
Vous pouvez régler avec précision ces points de consigne à
l'aide du bouton FINE ADJUST (réglage avec précision) (E)
sur la figure
4.60, page
NOTE:
Appuyez sur le bouton HEADER RAISE/LOWER (SOULEVER/
ABAISSER LA PLATEFORME) pour désactiver le mode AUTO
HEIGHT (HAUTEUR AUTO). Appuyez sur HEADER RESUME
(reprise de la plateforme) pour la réactiver.
215508
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
129.

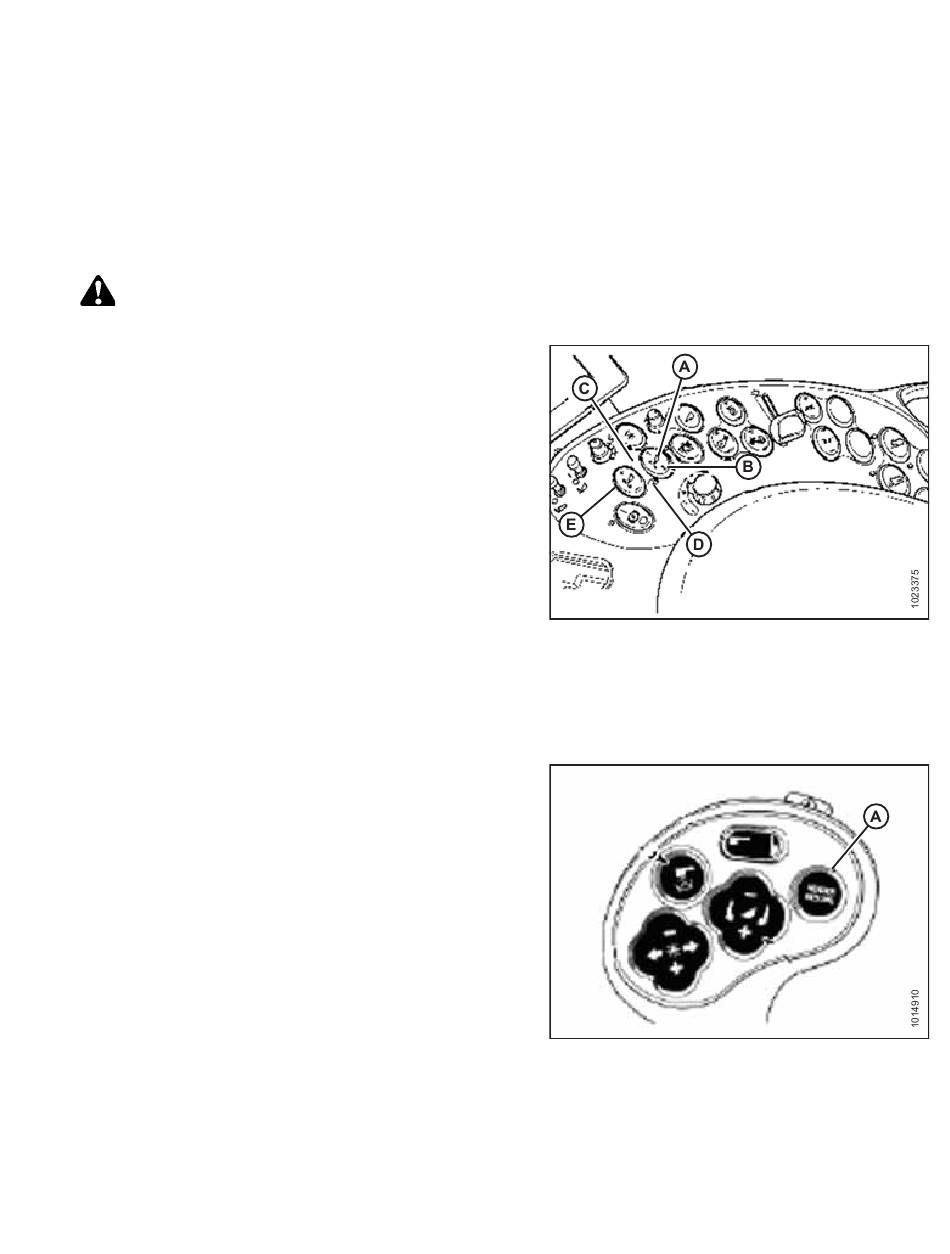

Figure 4.60: Commandes de la moissonneuse-
batteuse Case
A – Commutateur RÉGLAGE no 1
C – Témoin du mode Hauteur de la
plateforme
E – Commutateur de réglage fin
Figure 4.61: Commandes de la moissonneuse-
batteuse Case
129
B – Commutateur RÉGLAGE no 2
D – Témoin du mode Hauteur de la
plateforme
Révision A
