• L'installateur DOIT tester les branchements électriques et les fonctionnalités de l'opérateur et des
accessoires avant de quitter le chantier.
• L'installateur DOIT faire une démonstration d'utilisation de l'opérateur et de ses accessoires à
l'utilisateur.
6.1 Branchement des basse et haute tensions (contrôle et puissance)
1. Disposer le circuit de puissance soit à
droite ou à la gauche de l'enceinte de
contrôle, comme illustré à la Figure 6.
2. Disposer le fils de contrôle, comme
illustré à la Figure 6. GARDER
SÉPARÉES BASSE ET HAUTE
TENSONS.
3. UTILISER SEULEMENT DES FILS
DE CUIVRE.
6.2 Branchement de la puissance électrique
Pour le support technique, veuillez communiquer au 1-800-361-2260 ou visiter
AVIS
Simple phase (115V)
Correction du sens de rotation du moteur: Inter-changer sur le
condensateur les fils JAUNE et ROUGE venant du moteur.
14

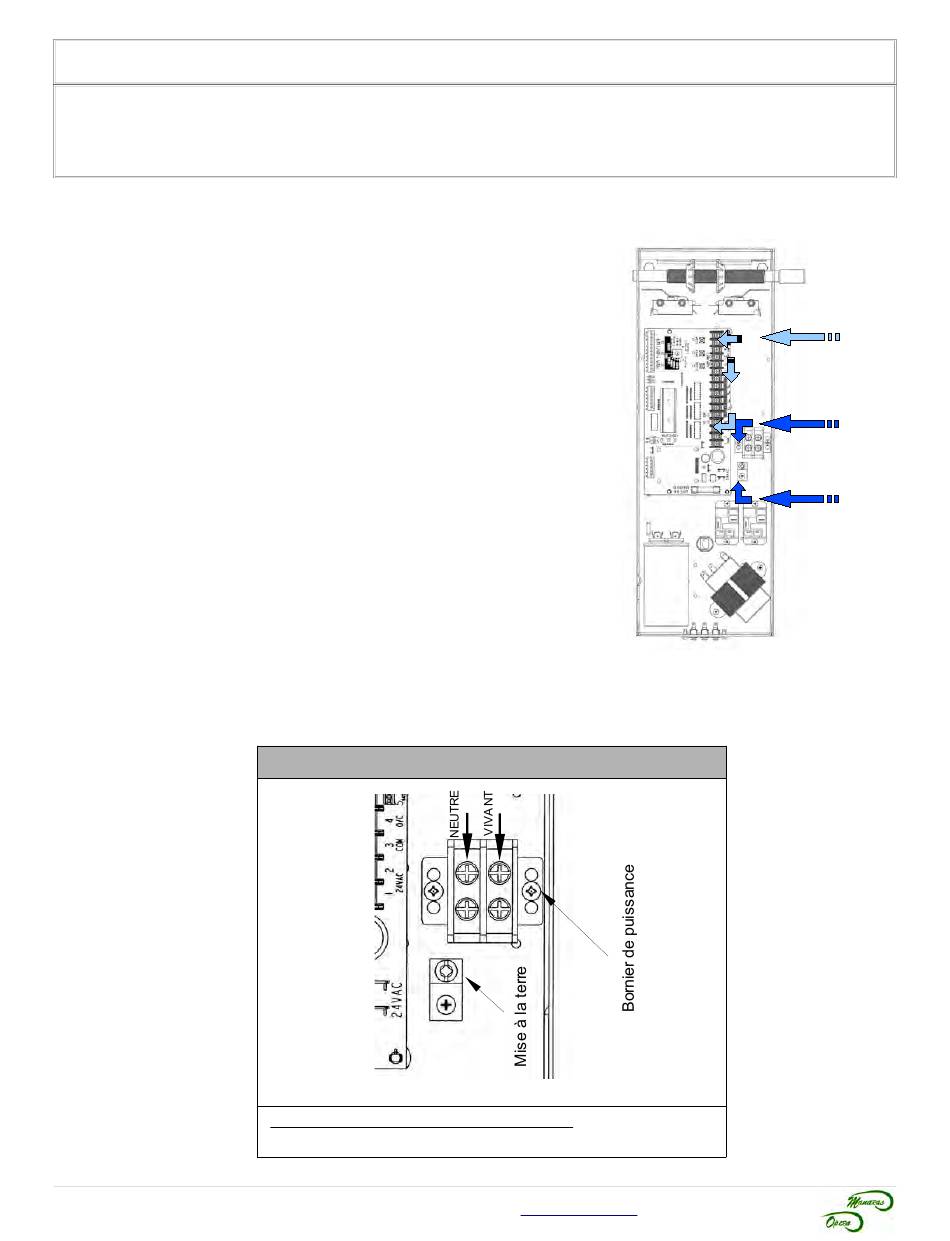

Figure 6 - Branchement basse tension
(contrôle) et haute tension (puissance)
www.manaras.com pour plus de renseignements
Contrôle
Puissance
Puissance
