BDD500B250
Lisez attentivement ce manuel avant d'effectuer
l'installation, et suivez les instructions qu'il contient.
Ne le jetez pas. Conservez-le pour pouvoir vous
y reporter ultérieurement.
Le "Filtre absolu" ou le "Filtre durable" ne font PAS
partie de ce kit d'installation (vendu séparément).
La documentation d'origine est rédigée en anglais. Toutes les autres
langues sont des traductions.
Avant installation
Ne déballez pas le kit d'installation avant d'avoir atteint le site
d'installation.
Reportez-vous au manuel d'installation de l'unité intérieure pour
les éléments non décrits dans ce manuel.
Tableau d'associations
Chambre du filtre
absolu
65%
BDD500B250
BAFM503A250
Accessoires
Chambre du filtre absolu
1×
Préparation avant installation
Laissez suffisamment d'espace pour l'entretien du Filtre absolu ou du
Filtre durable (de chaque côté).
a
Unité intérieure
b
Chambre du filtre

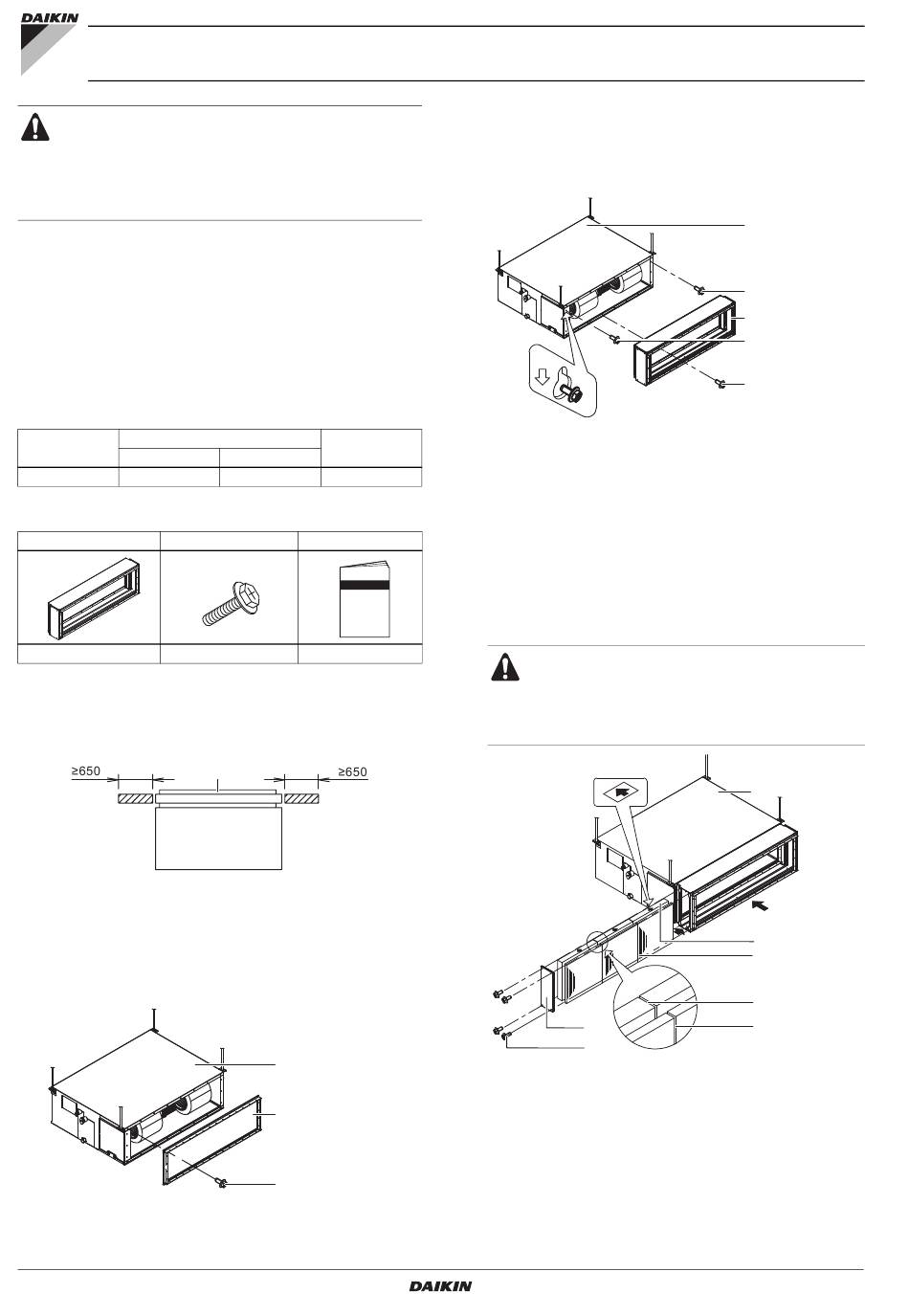

Installation de la chambre du filtre
1
Retirez de l'unité intérieure la bride de conduite du côté aspiration.
a
Unité intérieure
b
Bride de conduite du côté aspiration
c
Vis de bride (exemple)
Manuel d'installation
1
Filtre absolu
Filtre à longue
durée de vie
90%
BAFH504A250
BAFL502A250
Vis M5×12
Manuel d'installation
22×
1×
b
a
(mm)
a
b
c
Chambre du filtre absolu
2
Installez la chambre du filtre sur le côté aspiration de l'unité
intérieure.
Serrez au préalable 2 vis (accessoire) sur l'unité intérieure.
Réglez la position de la chambre du filtre et serrez toutes les
vis internes (accessoire) de la chambre du filtre.
a
Unité intérieure
b
Vis de pré-serrage
c
Chambre du filtre
d
Vis interne (exemple)
Installation du filtre à air
Préparez le filtre (vendu séparément).
1
Retirez le couvercle du filtre.
2
Insérez le filtre (constitué de 3 parties).
3
Réinstallez le couvercle du filtre
Veillez à ce que les flèches sur le Filtre absolu
correspondent au sens du flux d'air.
Veillez à ce que les 3 parties du filtre soient
raccordées correctement à l'aide de la bande de
fermeture auto-agrippante.
a
Unité intérieure
b
Sens du flux d'air
c
Filtre absolu (vendu séparément)
d
Filtre durable (vendu séparément)
e
Raccordement pour bandes de fermeture auto-agrippante
f
Couvercle du filtre
g
Vis pour couvercle du filtre
Manuel d'installation
a
b
c
b
d
a
c
d
e
e
f
g
Chambre du filtre absolu
b
BDD500B250
