Service nominal
Moteur
Vitesse d'oscillation
Modèle du patin de ponçage
Forme du patin de ponçage
Dimensions du patin de ponçage
Poids
LIGNE D'ASSISTANCE SANS FRAIS :
Importé par Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8
SPÉCIFICATIONS DU PRODUIT
1-866-JOBMATE

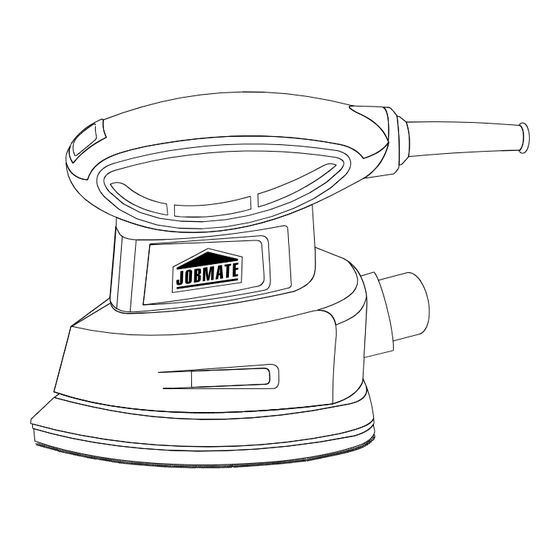

Ponceuse de détails
Guide d'utilisation
120 V, 60 Hz, c.a.
1,1 A
12 000 orb/min (à vide)
Autoagrippant
Delta
5½" x 3¾" (133 x 95 mm)
2 lb 8oz (1,13 kg)
054-7236-0
Publicité
Table des Matières
Manuels Connexes pour jobmate 054-7236-0
Sommaire des Matières pour jobmate 054-7236-0
- Page 1 Ponceuse de détails 054-7236-0 Guide d’utilisation SPÉCIFICATIONS DU PRODUIT Service nominal 120 V, 60 Hz, c.a. Moteur 1,1 A Vitesse d’oscillation 12 000 orb/min (à vide) Modèle du patin de ponçage Autoagrippant Forme du patin de ponçage Delta 5½” x 3¾” (133 x 95 mm) Dimensions du patin de ponçage...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES Spécifications du produit ……….……………………………………………………. Table des matières …………………………………………………………………... Mises en garde de sécurité générales…………………………..………………….. 3–4 Protection pour les yeux, l’ouïe et les poumons………………………… 3–4 Sécurité électrique ……………………...…………………………………. Sécurité – Outil électrique .……………………………………...…………………... 5–6 Règles de sécurité générales …………………………………………….. Espace de travail …………………………………………………………... -
Page 3: Mises En Garde De Sécurité Générales
MISES EN GARDE DE SÉCURITÉ GÉNÉRALES ATTENTION : Avant d’utiliser l’outil ou ses accessoires, veuillez lire le présent guide et suivre toutes les règles de sécurité ainsi que les instructions d’utilisation. Le guide d’utilisation comprend : Règles de sécurité générales ... -
Page 4: Sécurité Électrique
MISES EN GARDE DE SÉCURITÉ GÉNÉRALES PORTEZ TOUJOURS UN MASQUE ANTI-POUSSIÈRES CONÇU EXPRESSÉMENT POUR TRAVAILLER AVEC UN OUTIL ÉLECTRIQUE DANS UN ENVIRONNEMENT POUSSIÉREUX. MISE EN GARDE : Certaines poussières produites lors du ponçage, du sciage, du meulage ou d’autres activités de construction avec des outils électriques contiennent des produits chimiques reconnus comme étant la cause de cancers, de malformations congénitales ou comme ayant d’autres effets nocifs sur la reproduction. -
Page 5: Sécurité - Outil Électrique
SÉCURITÉ – OUTIL ÉLECTRIQUE Évitez tout contact du corps avec les RÈGLES DE SÉCURITÉ GÉNÉRALES surfaces reliées à la terre, comme les MISE EN GARDE : Lisez et tuyaux, radiateurs, cuisinières et réfrigéra- assurez-vous de bien comprendre teurs. Le risque de choc électrique est toutes les instructions. -
Page 6: Utilisation Et Entretien De L'outil
SÉCURITÉ – OUTIL ÉLECTRIQUE ne peut être contrôlé au moyen de son SÉCURITÉ PERSONNELLE (suite) interrupteur est dangereux et doit être Évitez les démarrages accidentels. Avant réparé. de brancher l’outil, assurez-vous que Débranchez la fiche de la source l'interrupteur se trouve à la position d'arrêt (OFF). -
Page 7: Règles De Sécurité Spécifiques
SÉCURITÉ – RALLONGE RÈGLES DE SÉCURITÉ ÉLECTRIQUE SPÉCIFIQUES MISE EN GARDE : Tenez la rallonge à SERVICE (suite) l’écart de la zone de travail. Placez le Suivez les instructions décrites à la section cordon de façon à ce qu’il ne reste pas d'entretien de ce guide. -
Page 8: Symboles
SÉCURITÉ – RALLONGE ÉLECTRIQUE (suite) Newtons par centimètre CALIBRE MINIMUM DES RALLONGES N/cm ÉLECTRIQUES (AWG) carré (120 V seulement) Pascals Intensité nominale Longueur en pieds Minutes Plus Maximum 25’ 50’ 100’ 150’ Secondes Courant alternatif Courant alternatif Sans objet triphasé Courant alternatif triphasé... -
Page 9: Familiarisation - Ponceuse De Détails
FAMILIARISATION – PONCEUSE DE DÉTAILS Évents Prise Interrupteur arrondie marche/arrèt Orifice d’adaptateur pour aspirateur Plaque Évents d’appui Patin autoagrippant... - Page 10 ACCESSORES ET CONTENU DE LA BOÎTE CONTENU DE LA BOÎTE ACCESSOIRES OFFERTS MISE EN GARDE : Déballez avec soin la ponceuse de détails. Utilisez seule- Comparez les pièces dans la boîte avec ment le papier abrasif recommandé celles indiquées dans le tableau ci-dessous pour la ponceuse de détails.
-
Page 11: Assemblage Et Fonctionnement
ASSEMBLAGE ET FONCTIONNEMENT INSTALLATION DU PAPIER ABRASIF Appuyez fermement sur le papier abrasif (1) pour qu’il colle sur le patin auto- agrippant (2) (Fig. 1). NOTES : a) Placez le papier abrasif sur le patin autoagrippant de façon à ce que les trous du papier soient alignés avec les trous correspondants sur le patin autoagrippant. -
Page 12: Interrupteur Marche/Arrêt
ASSEMBLAGE ET FONCTIONNEMENT INTERRUPTEUR MARCHE/ARRÊT Pour mettre en marche la ponceuse, appuyez sur le côté gauche de l’interrupteur marche/arrêt (1) (Fig. 4). Pour éteindre la ponceuse, appuyez sur le côté droit de l’interrupteur marche/arrêt (2). MISE EN GARDE : Portez toujours des lunettes de sécurité... -
Page 13: Choix Du Papier Abrasif
ASSEMBLAGE ET FONCTIONNEMENT CHOIX DU PAPIER ABRASIF PONÇAGE Assurez-vous de choisir le modèle et la Fixez la pièce à travailler pour ne pas qu’elle bouge sous l’effet de la ponceuse. dimension de papier abrasif appropriés à votre ponceuse de détails. Le bon papier MISE EN GARDE : abrasif doit : Si la pièce... - Page 14 ASSEMBLAGE ET FONCTIONNEMENT MISE EN GARDE : Tenez toujours la ponceuse dans la paume d’une main en vous servant de la prise arrondie sur le dessus de la ponceuse. Évitez de couvrir les évents avec votre main, ce qui pourrait faire surchauffer le moteur. MISE EN GARDE : Avant de mettre la ponceuse en marche, assurez-...
-
Page 15: Entretien
ENTRETIEN MISE EN GARDE : Pour Il a été démontré que les outils électriques l'entretien, utilisez uniquement des sont sujets à une usure accélérée et à une pièces de rechange identiques. possibilité de défaillance prématurée L'utilisation de toute autre pièce peut lorsqu'ils sont utilisés sur des embarca- poser un danger ou endommager l'outil. - Page 16 SCHÉMA DES PIÈCES– MODÈLE 054-7236-0...
-
Page 17: Liste Des Pièces
LISTE DES PIÈCES – MODÈLE 054-7236-0 MISE EN GARDE : Pour l'entretien, utilisez uniquement des pièces de rechange JobMate . L'utilisation de toute autre pièce peut poser un danger ou endommager l'outil électrique. Toute tentative de réparation ou de remplacement des pièces électriques de cet outil peut poser un danger, à... -
Page 18: Garantie
Garantie de 1 an Cet article JobMate comprend une garantie de un (1) an contre les défauts de fabrication et de matériaux. Distribution Trifeuil consent à remplacer sans frais l'article défectueux par un article identique ou de même valeur ou ayant les mêmes caractéristiques techniques au cours de la période de garantie...
