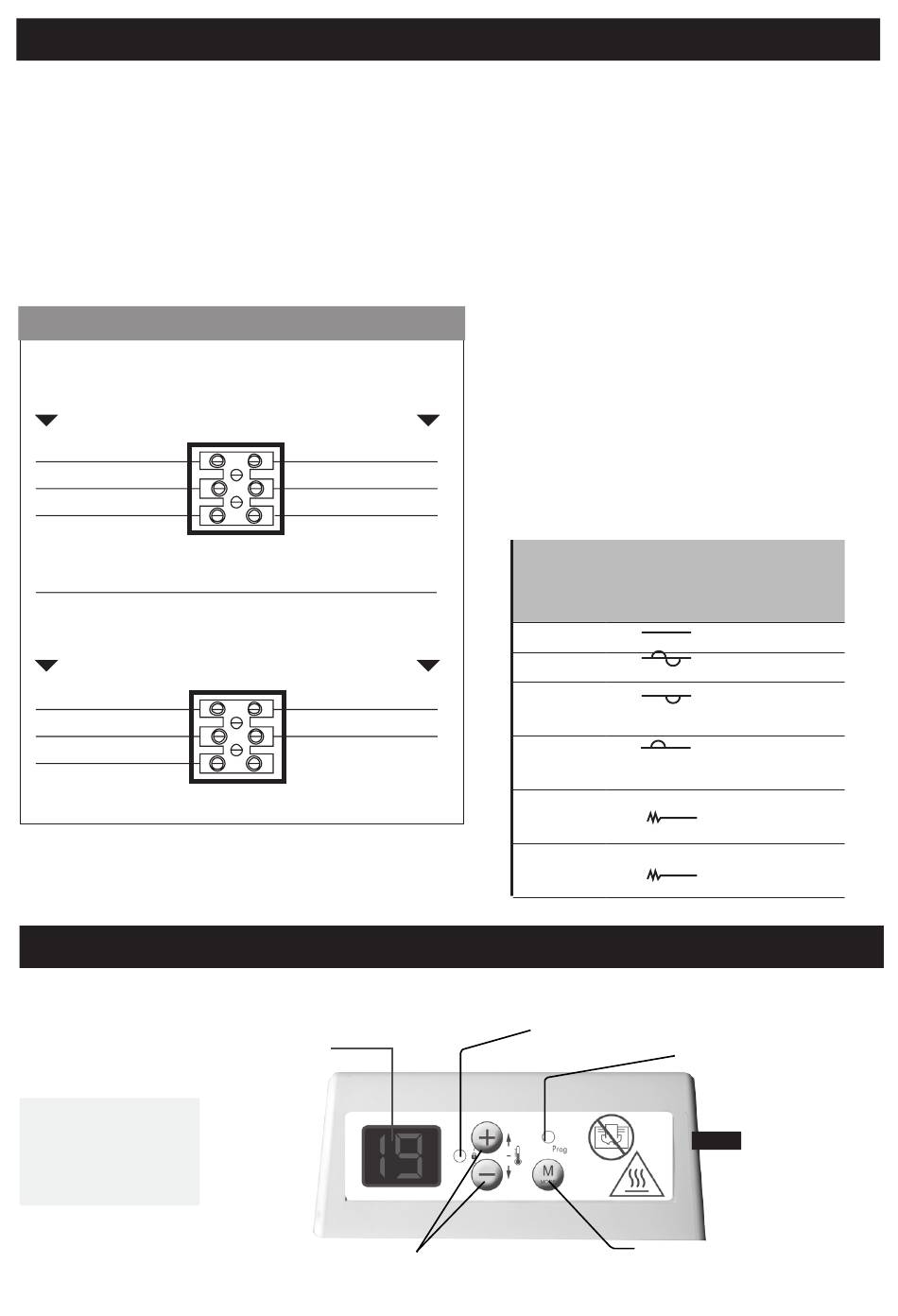

RACCORDEMENT ELECTRIQUE
- L'installation doit être conforme aux normes en vigueur dans le pays d'installa-
tion (NFC 15-100 pour la France).
- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement
mural.
Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
SANS UTILISATION DU FIL PILOTE
Cordon de l'appareil
N (bleu ou gris)
L (marron)
Fil pilote (noir)
NOTA : Les ordres de programmation sont
distribués par les signaux suivants, mesurés
par rapport au Neutre.
2 -
COMMENT UTILISER VOTRE APPAREIL
* Après une dizaine de
secondes, l'écran s'éteint
automatiquement. Un
simple appui sur une
touche le réactive.
6.
Veuillez lire attentivement les règles de sécurités
avant le raccordement de l'appareil.
Réseau 230 V
Fil pilote (centrale)
Boîtier de
raccordement
Réseau 230 V
Boîtier de
raccordement
Visualisation* de la température
de consigne ou du mode de
fonctionnement
Réglage de la température
de consigne
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas
Neutre
être raccordé à une borne de
Phase
terre ou au fil VERT / JAUNE.
Mode
Confort
Eco
Neutre
Hors-gel
Phase
Arrêt
Chauffage
Conf.
-1°C
Conf.
-2°C
Témoin
de chauffe
RESPECTER LE SENS
DE BRANCHEMENT :
Mesure par
Signal à
transmettre
3s
297s
293s
7s
Voyant
Programmation
Figure D
Sélection des modes
de fonctionnement
de l'appareil
rapport au
neutre
0 Volt
230 Volts
115 Volts
négatif
115 Volts
positif
230
Volts/3s
230
Volts/7s
