Instructions d'installation Carte option Art. 5733, Art. 5734
1
3
1
5

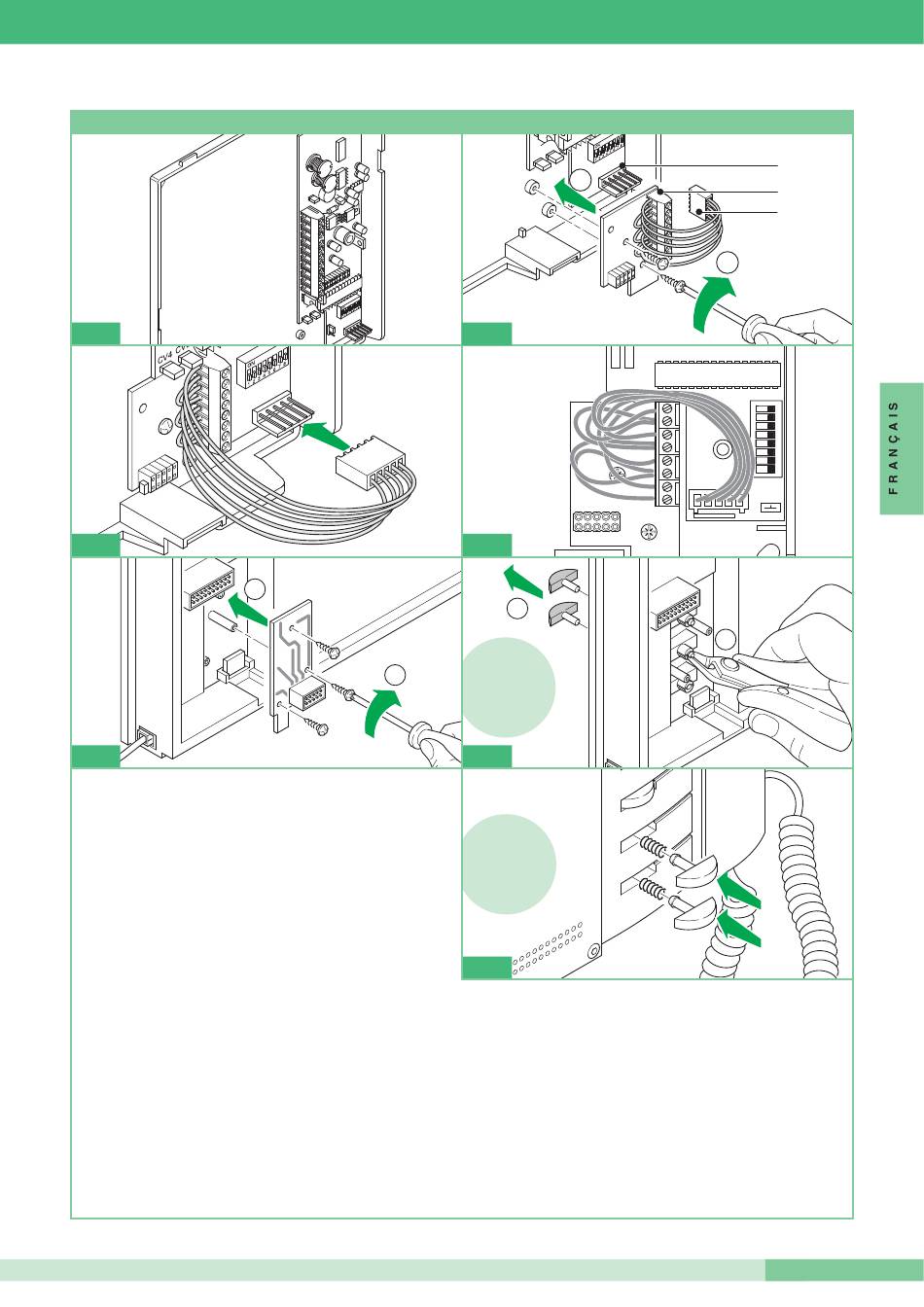

1 Extrayez la bride et la carte en option de leurs emballages.
2 Vissez la carte option avec les vis spéciales sur le support
plastique de la bride.
1. Bornier :
P3: Contact bouton 3 du moniteur. *
C3: Contact commun Bouton 3 du moniteur *. Commun
principal de bride Art. 5714KC (déconnecter le fil vers le
connecteur bride pour libérer tous les contacts communs).
P4 : Contact bouton 4 du moniteur. *
C4 : Contact commun bouton 4 du moniteur. *
+P5 : Contact bouton 5 du moniteur pour Art. 5733*. Entrée
positive Led 5 pour Art. 5734.
- C5 : Contact commun bouton 5 du moniteur pour Art. 5733*.
Entrée négative Led 5 pour Art. 5734.
+P6 : Contact bouton 6 du moniteur pour Art. 5733*. Entrée
positive led 6 pour Art. 5734.
-C6 : Contact commun bouton 6 du moniteur pour Art. 5733 *.
Entrée négative Led 6 pour Art 5734.
2. Connecteur mâle bride.
3. Connecteur femelle Art. 5733 ou Art. 5734.
3 Reliez le connecteur femelle de la carte option au connecteur
mâle situé sur la bride.
4 Positionnez les fils entre la carte option et la bride comme
5
C V
D IP
V 3
4 C
C V
P
D I
2
D I
V 3
4 C
C V
1
2
4
2
5734
5734 !
6
3
4
5
5734 !
6
7
l'indique la figure.
5 Fixez la carte option à l'aide des vis avec le connecteur au dos
du moniteur.
6 Uniquement pour la carte option Art. 5734 : coupez et enlevez
les boutons 5 et 6 du moniteur.
7 Uniquement pour la carte option Art. 5734 : insérez les boutons
transparents annexés à l'emballage de l'article dans les
positions des boutons 5 et 6 comme le montre la figure.
* Pour utiliser le bouton comme contact C.NO. (24V-100mA max), enle-
vez le fil vers le connecteur bride et libérer le commun correspondant.
