2 Informazioni sul sistema
AVVERTENZA
▪ NON modificare, smontare, rimuovere, reinstallare o
riparare l'unità da
un'installazione errati potrebbero favorire il rischio di
folgorazione o incendio. Contattare il rivenditore.
▪ In caso di perdite accidentali di refrigerante, accertarsi
che non ci siano fiamme libere. Il refrigerante è
completamente sicuro, non è tossico ed è leggermente
infiammabile, ma può generare gas nocivi nel caso di
fughe accidentali in un ambiente in cui sono presenti
vapori combustibili prodotti, ad esempio, da riscaldatori
a ventilatore, fornelli a gas, ecc. Consultare sempre
personale qualificato per accertarsi che il punto di
perdita venga riparato o comunque corretto prima di
mettere di nuovo in funzione l'unità.
INFORMAZIONE

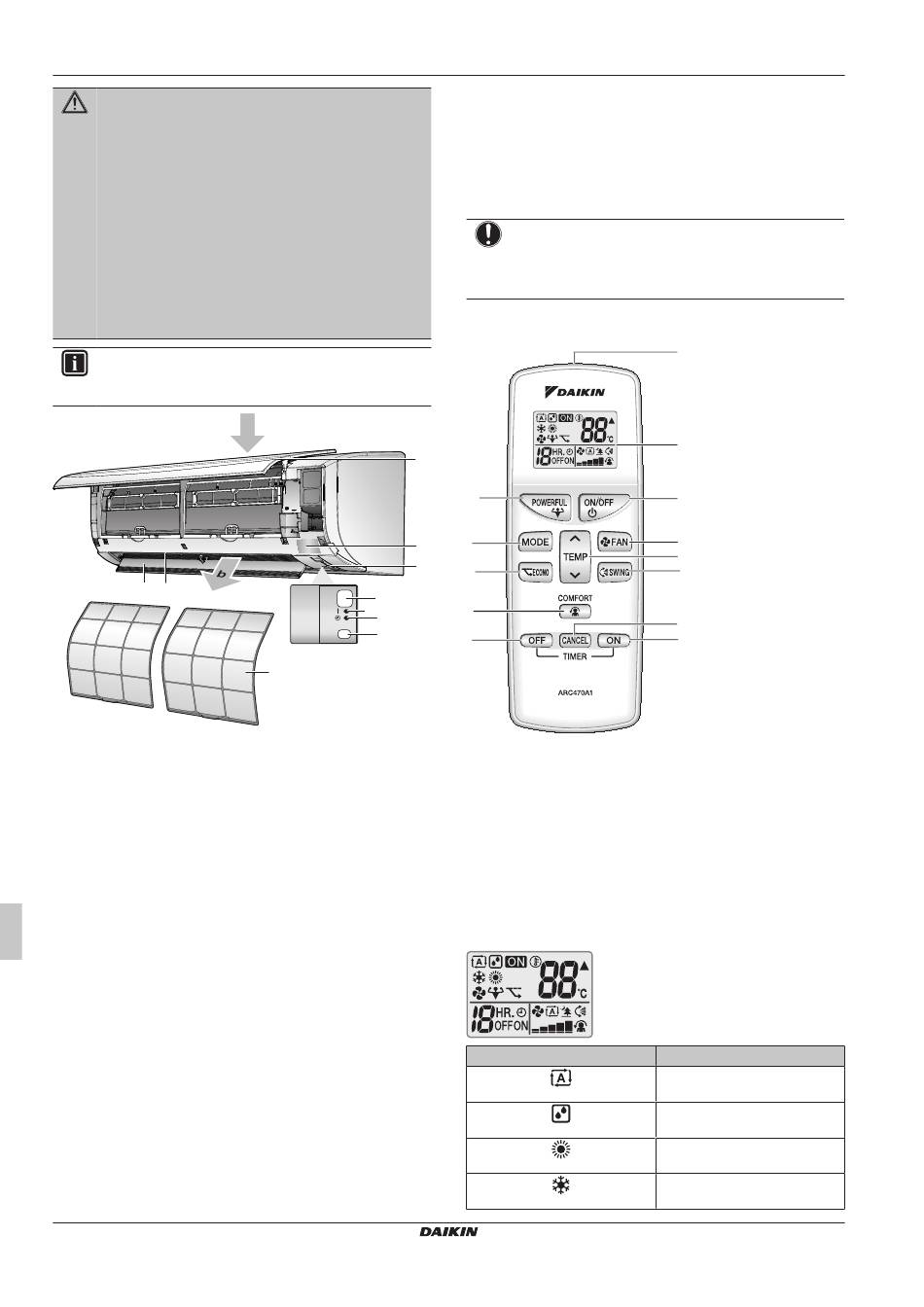

Le figure che seguono sono solo un esempio e potrebbero
NON corrispondere del tutto al layout sistema in questione.
c d
a Entrata dell'aria
b Uscita dell'aria
c Aletta (deflettore orizzontale)
d Feritoie (deflettori verticali)
e Pannello frontale
f Targhetta del modello
g Sensore della temperatura ambiente
h Ricevitore del segnale
i Indicatore di funzionamento (verde)
j Spia del timer (arancione)
k Interruttore di accensione/spegnimento dell'unità interna
l Filtro dell'aria
Pulsante ON/OFF
Se l'interfaccia utente è assente, è possibile utilizzare il pulsante di
accensione/spegnimento sull'unità interna per avviare/interrompere il
funzionamento. All'avvio del funzionamento mediante questo
pulsante, vengono utilizzate le seguenti impostazioni:
▪ Modalità di funzionamento = Automatica
▪ Impostazione temperatura = 25°C
▪ Tasso del flusso d'aria = Automatico
2.2

Informazioni sull'interfaccia utente

▪ Luce diretta del sole. NON esporre l'interfaccia utente alla luce
diretta del sole.
▪ Polvere. La presenza di polvere sul trasmettitore o ricevitore di
segnale ne riduce la sensibilità. Togliere la polvere con un panno
morbido.
Manuale d'uso
52
soli. Uno smontaggio o
a
e
h
i
j
k
ON/OFF
l
▪ Luci a fluorescenza. Potrebbe essere impossibile trasmettere e
ricevere segnali se nell'ambiente sono presenti lampade a
fluorescenza. In tal caso, contattare l'installatore.
▪ Altri apparecchi. Se i segnali dell'interfaccia utente azionano altri
apparecchi, spostare tali apparecchi o contattare l'installatore.
▪ Tende. Accertarsi che il segnale tra l'unità e l'interfaccia utente
NON sia bloccato da tende o altri oggetti.
AVVISO
▪ NON lasciare cadere l'interfaccia utente.
▪ NON far venire a contatto con l'acqua l'interfaccia
utente.
2.2.1

Componenti: Interfaccia utente

m
l
f
g
k
j
i
a Trasmettitore di segnale
b Display LCD
c Pulsante ON/OFF
d Pulsante di impostazione ventola
e Pulsante di regolazione della temperatura
f Pulsante oscillazione
g Pulsante annullamento timer
h Pulsante di accensione timer
i Pulsante spegnimento timer
j Pulsante di funzionamento "Comfort airflow"
k Pulsante Econo
l Pulsante di selezione della modalità
m Pulsante "Powerful"
2.2.2

Stato: LCD dell'interfaccia utente

Icona
a
b
c
d
e
f
g
h
Descrizione
Modalità di funzionamento =
Automatica
Modalità di funzionamento =
Deumidificazione
Modalità di funzionamento =
Riscaldamento
Modalità di funzionamento =
Raffreddamento
ATXF25~35A5V1B
Climatizzatore per interni Daikin
3P520336-8D – 2019.02
