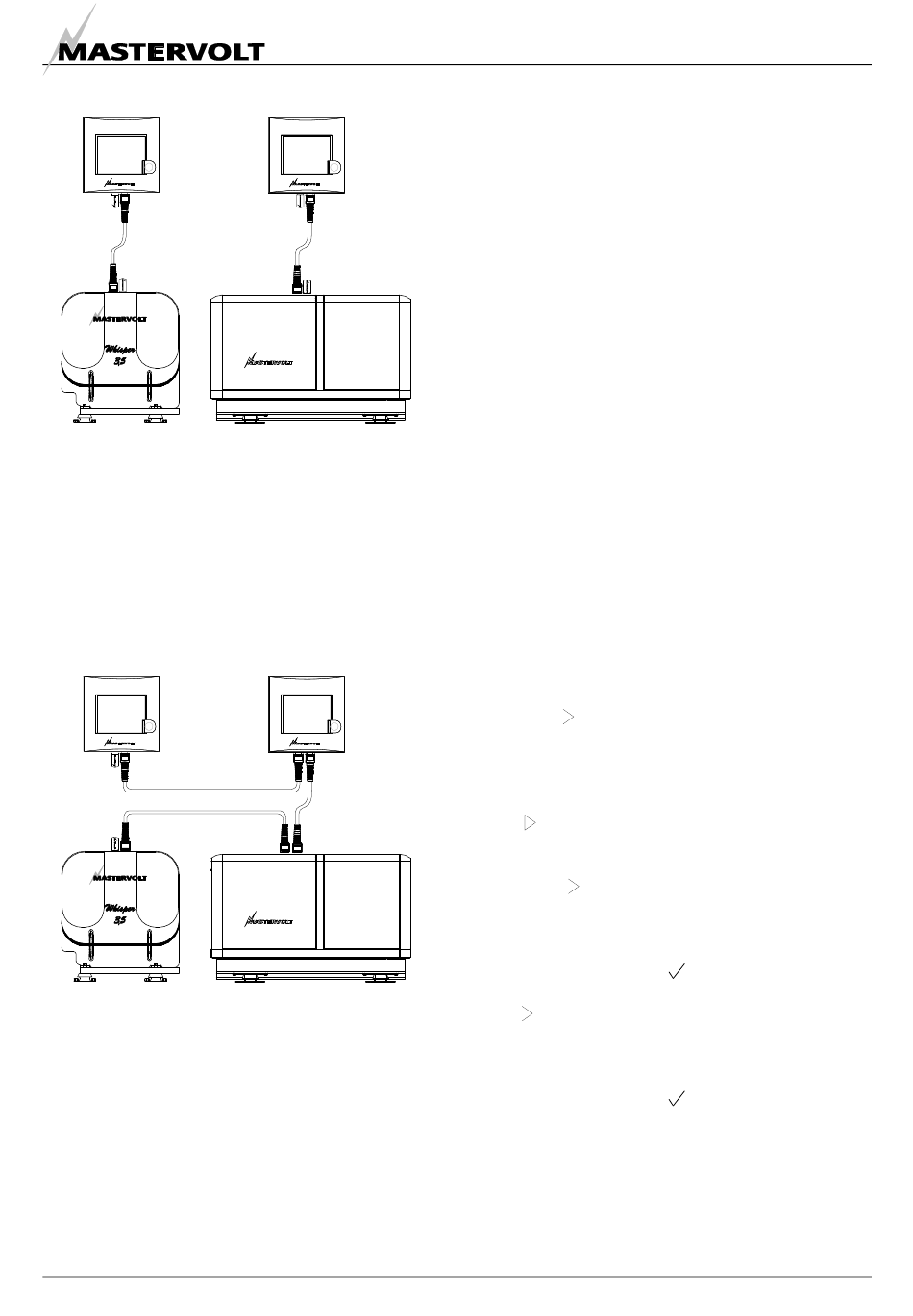

Figure 32 :
Deux réseaux MasterBus indépendants lors de l'utilisation
de deux groupes électrogènes dans la même installation
électrique.
•
En configurant un réseau MasterBus avec deux
panneaux MasterView Easy (voir Figure 33). Dans cet
exemple, chaque panneau MasterView Easy devra
être configuré en tant que panneau dédié au groupe
électrogène correspondant (voir paragraphe 11.3.2).
Figure 33 :
Un réseau MasterBus avec deux groupes électrogènes.
Dans cet exemple, chaque panneau MasterView Easy
devra être configuré en tant que panneau dédié.
FR / MasterView Easypour groupes électrogènes Whisper / Novembre 2008 / Copyright © 2008 Mastervolt
11.3.2 Configuration de panneaux dédiés
MasterView Easy
Ne suivre les étapes suivantes que si vous souhaitez
configurer un réseau MasterBus pour deux ou
plusieurs groupes électrogènes ou configurer deux ou
plusieurs groupes électrogènes avec deux ou plusieurs
panneaux MasterView Easy dédiés. Dans l'exemple ci-
dessous, l'installation électrique se compose d'un Whisper
3.5 et d'un Whisper 6 Ultra. Le panneau MasterView Easy
n° 1 sera dédié au Whisper 3.5 et le panneau MasterView
Easy n° 2 sera dédié au Whisper 6 Ultra. La configuration
d'autres modèles Whisper sera identique.
1
S'assurer qu'aucun groupe électrogène Whisper n'est
en marche.
2
Déconnecter le Whisper 3.5 du réseau MasterBus en
débranchant les câbles du MasterBus. Connecter
directement le panneau MasterView Easy n° 1 au
Whisper 3.5. A noter que les appareils d'extrémités
devront être branchés aux connexions MasterBus
restantes du panneau MasterView Easy et du
Whisper 3.5.
3
Dans le panneau MasterView Easy n° 1, aller dans la
Liste des appareils en appuyant plusieurs fois sur X
(coin supérieur droit de l'écran) jusqu'à ce qu'une liste
des
appareils
connectés
"Whisper 3.5" et "MV Easy").
4
Appuyer sur le champ indiquant "MV Easy".
5
Appuyer plusieurs fois sur la flèche pointant vers la
droite
de la barre de menus jusqu'à ce que "Go to
Configuration" s'affiche.
6
Appuyer sur le champ "Go to Configuration",
"Géneralités" s'affiche alors.
7
Appuyer sur le triangle pointant vers la droite
situé à côté de "Généralités" pour ouvrir le menu
de configuration général.
8
Appuyer plusieurs fois sur la flèche pointant vers la
droite
de la barre de menus jusqu'à ce que
"Appar. select" s'affiche.
9
Puis appuyer sur les flèches Up/Down jusqu'à ce que
"Multiple devices" s'affiche. Confirmer votre choix en
appuyant sur le champ
10 Appuyer une fois sur la flèche pointant vers la droite
de
la
barre
Sélectionner..." s'affiche.
11 Appuyer sur les flèches Up/Down jusqu'à ce que
"Whisper 3.5" s'affiche. Confirmer votre choix en
appuyant sur le champ
11 Puis appuyer deux fois sur X (coin supérieur droit de
l'écran) pour retourner à l'écran initial.
Répéter les étapes ci-dessus pour dédier le panneau
MasterView Easy n° 2 au Whisper 6 Ultra. Lorsque la
programmation est terminée, remettre le câblage du
réseau MasterBus dans sa configuration initiale.
INFORMATIONS COMPLEMENTAIRES
s'affiche
(c'est-à-dire
.
de
menus.
"Appareil
151
