1 Configuration du régulateur [Expert]
1.5

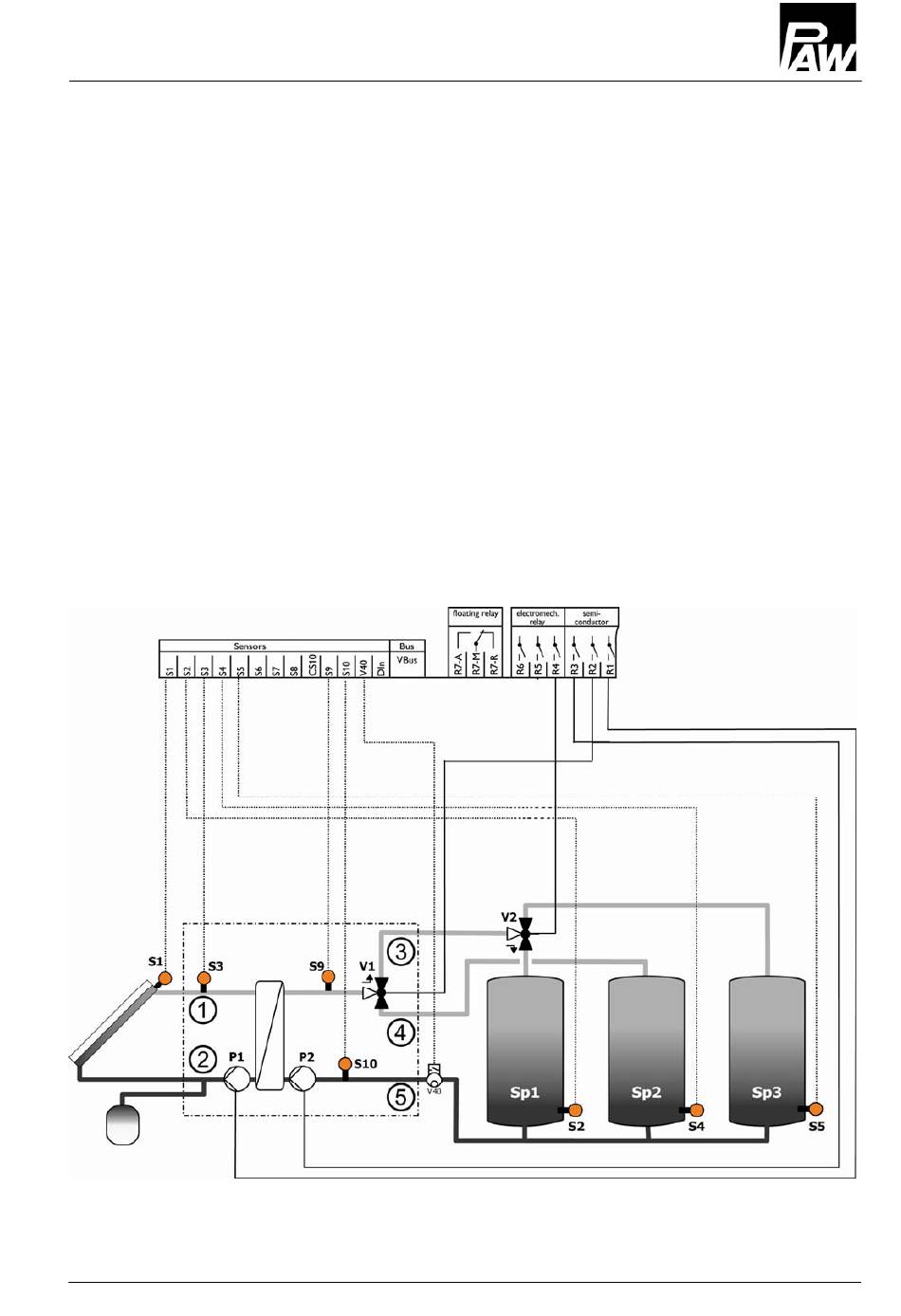

Description du système : système à trois ballons
Le régulateur compare la température du capteur (S1) avec les températures des ballons (S2,
S4 et S5). Lorsque les différences de température mesurées sont plus grandes que les
différences de température d'enclenchement, la pompe (P1) est mise en marche. La chaleur
des capteurs est transportée à la station échangeur.
En même temps, la différence de température entre S3 et S2, S3 et S4 ainsi qu'entre S3 et S5
est déterminée. Lorsque la différence de température dépasse la valeur réglée, la pompe (P2)
est mise en marche et les vannes (V1 et V2) chargent le ballon de stockage correspondant
jusqu'à la température maximale réglée. La logique de traitement par priorité assure un
chargement prioritaire du premier ballon de stockage.
Remarque :
Pour le comptage des calories dans le circuit secondaire, une sonde de départ (S9) et une
sonde de retour (S10) ainsi qu'un volumètre (V40) sont nécessaires en supplément.
2009/12
9960918xx – V06
11
