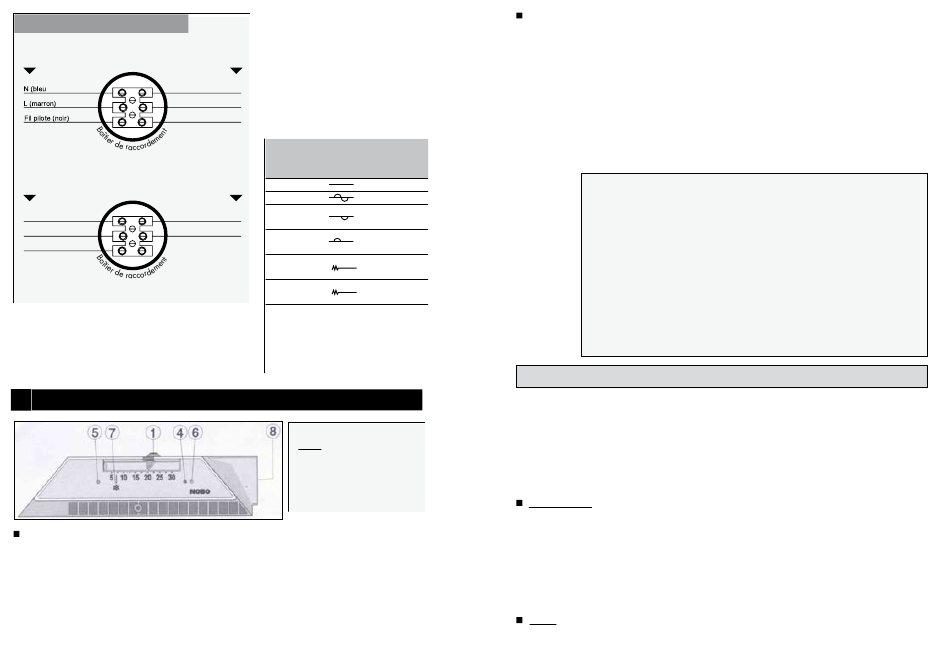

Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l'appareil
Réseau 230 V
ou gris)
Fil pilote (centrale)
SANS UTILISATION DU FIL PILOTE
Cordon de l'appareil
Réseau 230 V
N (bleu ou gris)
L (marron)
Fil pilote (noir)
5
COMMENT UTILISER VOTRE APPAREIL
Le radiateur à chaleur douce est équipé d'un thermostat électronique permettant de
régler la température de confort. Elle peut passer en mode économique grâce au fil pilote
d'une minuterie à signal de commutation à six fonctions, intégrée à l'installation.
La température d'économie est fixée à environ -3,5°C par rapport à la température
confort.
6.
respecter Le sens de
branchement :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en
Neutre
aucun cas être raccordé
Phase
à une borne de terre ou
au fil vert / jaune.
Mesure par
Signal à
Mode
rapport au
transmettre
neutre
Confort
0 Volt
Eco
230 Volts
115 Volts
Hors-gel
Neutre
négatif
Phase
Arrêt
115 Volts
chauffage
positif
Conf.
230
297s
3s
-1°C
Volts/3s
Conf.
230
293s
7s
-2°C
Volts/7s
NOTA : Les ordres de program-
mation sont distribués par les
signaux suivants, mesurés par
rapport au Neutre.
Nota : Avant de monter
l'unité sur le radiateur,
s'assurer que celui-ci est
débranché du secteur.
PANNEAU DE COMMANDE
1 - Réglage de la température de confort souhaitée.
4 - Témoin rouge : brille pour indiquer le branchement au secteur
5 - Témoin vert : brille pendant les périodes de chauffage «économie» *
6 - Témoin jaune : brille lorsque le chauffage est en marche
7 - Signe de chauffage hors-gel = environ. 7°C
8 - Interrupteur réseau
* Le signal de commutation à 6 fonctions fournit les indications suivantes
lorsque le témoin vert brille :
- Confort : aucune indication / le témoin jaune ne brille pas.
- Arrêt chauffage : aucune indication / le témoin jaune ne brille pas.
- Hors-Gel : aucune indication / le témoin jaune ne brille pas
- Nuit : le témoin vert clignote quatre fois toutes les 0,6s
- -2°C : le témoin vert clignote deux foix toutes les 1,4°s
- -1°C : le témoin vert clignote une fois toutes les 1,8°s
Utilisation du mode 6 ordres par fil pilote.
Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements
de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage.
* Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position
Confort.
* Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position
Confort.
REMARQUES :
- Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques
par l'intermédiaire d'une Centrale de Programmation réalisant de la gestion tarifaire avec
les contrats du type TEMPO d'EDF.
- Votre appareil étant équipé d'un thermostat électronique 6 ordres : les change-
ments commandés par le gestionnaire et le programmateur ne sont pas immédiats :
il faut attendre environ 15 secondes avant leur prise en compte.
NOTA : Si votre installation est équipée d'un délesteur de puissance, le délestage est
prioritaire; il est possible que l'appareil ne chauffe pas. Dès la fin du signal, l'appareil se
remettra en chauffe.
