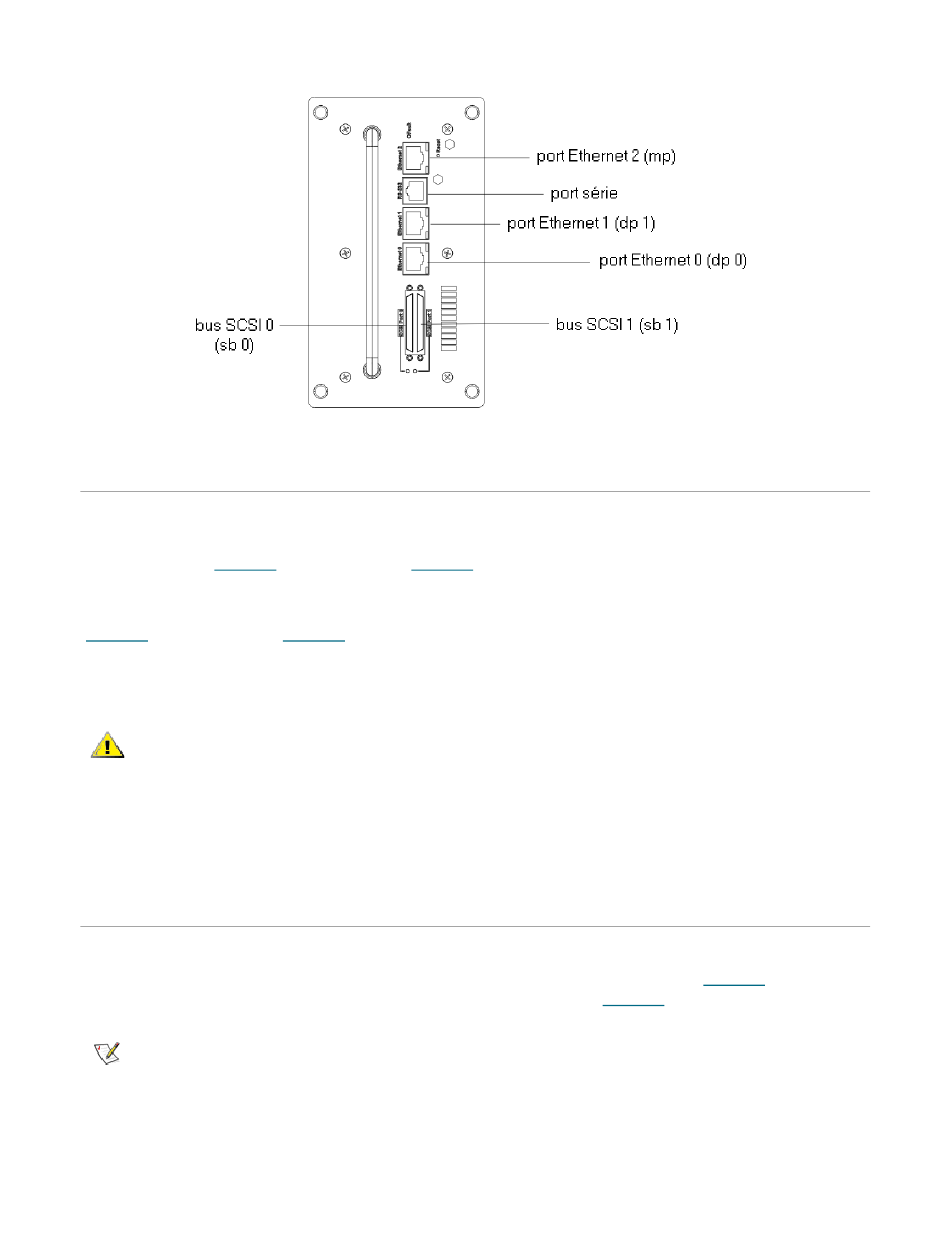

Figure 2 Ports SCSI et ports Ethernet sur le SNC 4501

Ports Ethernet

Les deux ports de données indépendants Ethernet RJ45 10/100/1000, également désignés par « dp0 » et
« dp1 », prennent en charge le transfert de données TCP/IP. Ils correspondent aux ports Ethernet 0 et 1
sur le SNC 4500 (Figure
Un port de gestion RJ45 standard Ethernet 10/100/1000 séparé assure la surveillance et la gestion par le
biais de l'interface de gestion graphique SNC Manager. Il correspond au port Ethernet 2 sur le SNC 4500
(Figure 1) et le SNC 4501
Dans l'interface de la ligne de commande, les ports de données sont désignés par « dp0 » et « dp1 » et le
port de gestion par « mp ».
Pour des performances optimales, les câbles, cartes d'interface réseau
ATTENTION
(NIC), adaptateurs de bus hôtes (HBA) et commutateurs de réseau doivent
tous être Gigabit Ethernet (GbE) et être au moins certifiés Cat 5e. La plupart
des bureaux classiques utilisent des câbles à 2 paires incompatibles. GbE
exige des câbles à 4 paires. Pour des performances optimales, la prise en
charge de trames étendues de 9014 octets doit être disponible pour tous les
commutateurs et l'équipement iSCSI hôte.
Port série
Le port série RS-232 est un raccord RJ-11 utilisé pour connecter ce port au port série d'un ordinateur de
maintenance. La position du port série RS-232 sur un SNC 4500 est indiquée sur la
La position du port série RS-232 sur un SNC 4501 est indiquée sur la
Pour configurer l'adresse IP du port de gestion, utilisez soit le port série
Remarque
soit le tableau de commande de la bibliothèque.
Le port série permet d'assurer la surveillance et la gestion à distance lorsque vous accédez à l'interface de
la ligne de commande (CLI) via une session terminal.
4
1) et le SNC 4501 (Figure
(Figure 2).
2).
Figure 9
Figure 8 à la page 19.
à la page 19.
Description du SNC
