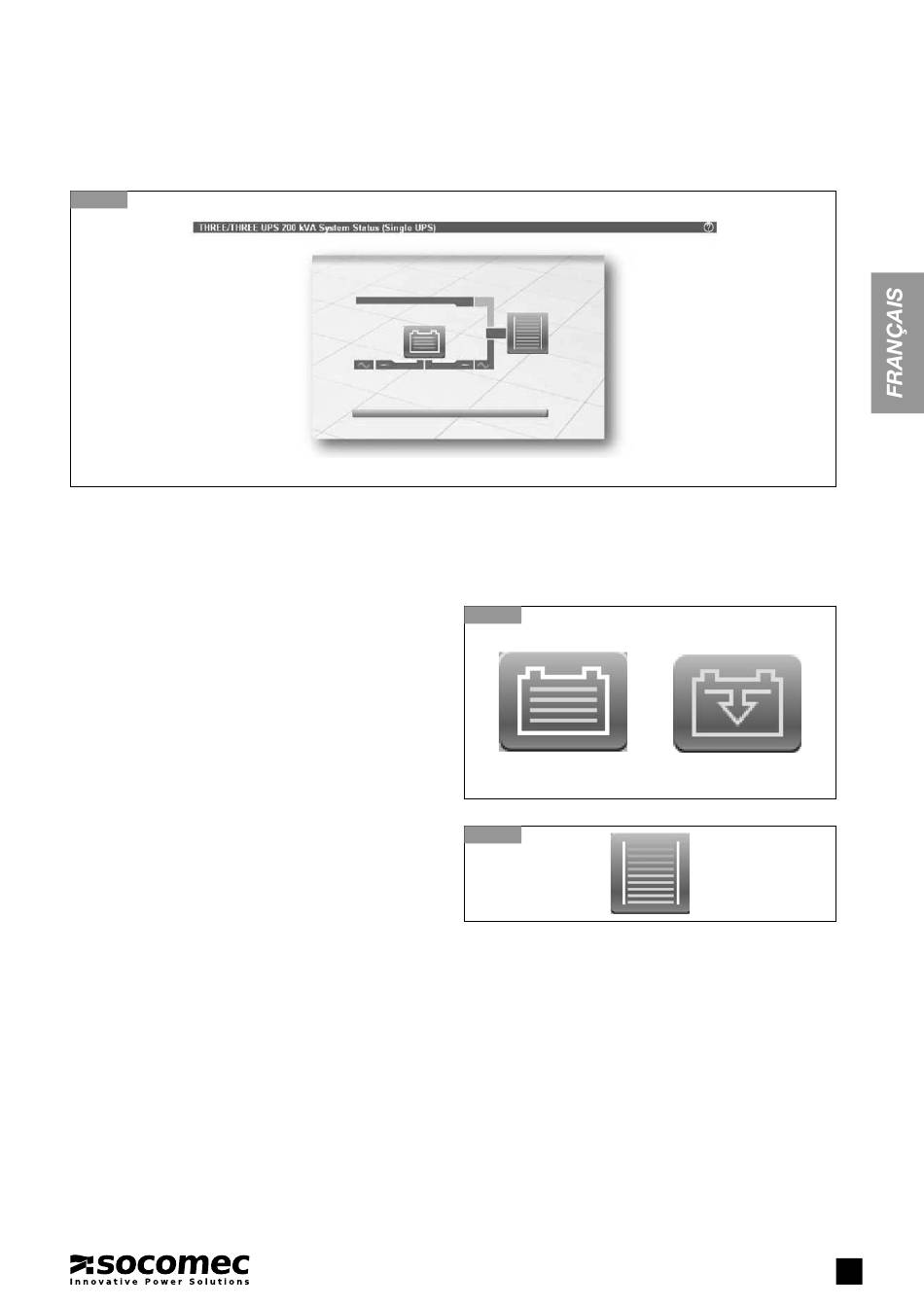

ASI UNITAIRE
8.2-2
AFFICHAGE DU FLUX
GRIS : signifie non alimenté
BLEU : signifie alimenté.
AFFICHAGE DE LA BATTERIE
Lignes vertes : indiquent le niveau de charge de la batterie :
4ème ligne : > 95 %
3ème ligne : > 90 %
2ème ligne : > 85 %
1ère ligne : <=85 %
Lignes jaunes : indiquent que la batterie se décharge.
Une batterie jaune signifie que la batterie est signalée en alarme ou
faible/déchargée.
AFFICHAGE DE LA CHARGE
Les lignes à l'intérieur du réservoir représentent le taux de
charge de l'onduleur.
Au-dessus de 100%, les lignes sont jaunes. 1 ligne = 10% entre
30% et 120%
Au-dessus de 120%, les lignes sont rouges.
AFFICHAGE DU SOUS-ENSEMBLE
Un symbole de sinusoïde (onduleur/by-pass) ou DC (redresseur) vert signifie que le sous-ensemble est actif (ON)
Un symbole de sinusoïde (onduleur/by-pass) ou DC (redresseur) jaune signifie que le sous-ensemble est actif (ON) et signalé en alarme.
AFFICHAGE DE LA BARRE D'ÉTAT
La couleur de la barre indique l'état de l'onduleur.
VERT :
Mode Normal / eco mode Utilisation protégée par l'onduleur
JAUNE : Sur by-pass / by-pass de maintenance / maintenance préventive requise
ROUGE : Charge à l'arrêt / en arrêt imminent
GRIS :
Onduleur en veille. Utilisation non alimentée.
8. SUPERVISION ASI
8.2-3
8.2-4
Net Vision Version 6.20 - Réf. : IOMNETVIXX01-FR 02
19
