Nota :
- Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il
• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de
sécurité dans le sens des aiguilles d'une montre puis ôter le dosseret de l'appareil
(Fig.C-D).
• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant
de l'orienter dans le bon sens et à la bonne hauteur (Fig. C-D).
• Positionner l'appareil sur le dosseret.
• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur le (s) verrou (s) de sé-
curité dans le sens inverse des aiguilles d'une montre (Fig. C-D).

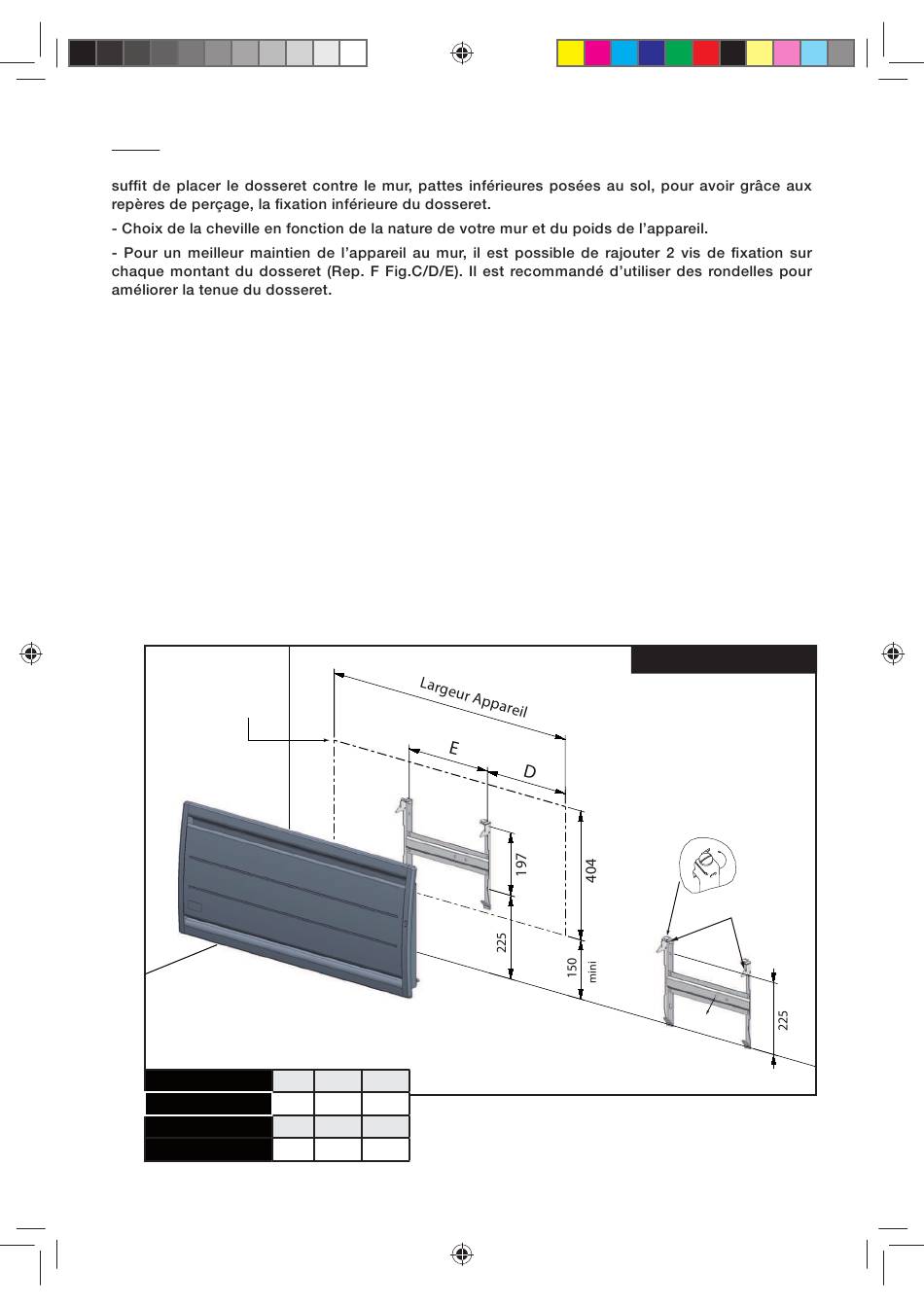

Encombrement
de l'appareil
PUISSANCES
Largeur Appareil (mm)
D (mm)
E (mm)
421AA3920-A00-airevo_SEC.indd 7
(mm)
750W
1000W
1500W
720
886
1218
290
298
409
140
300
400
Modèle Bas
Fig. D
Verrou
de sécurité
Repère de
perçage
F
Gabarit
de pose
7.
