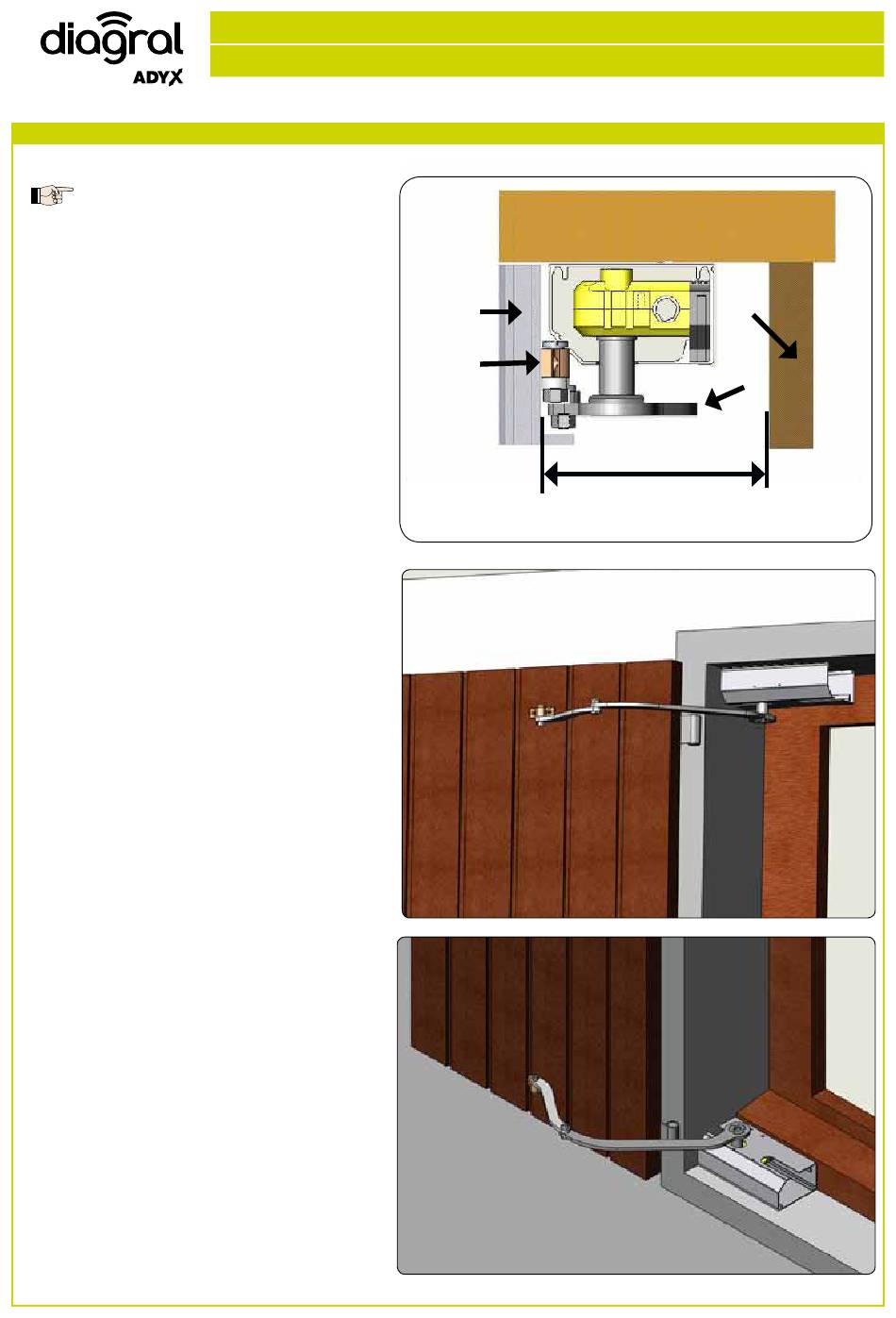

3.4 iNDiCATioNs
Avec le bras fourni avec le kit, la pro-
fondeur minimale est de 110 mm. Pour
des bras différents, voir le chapitre 12
relatif aux accessoires supplémentaires.
Le bâti doit être installé avec l'angle
arrondi vers l'extérieur.
(Fig. 3.4 et Fig. 3.5)
Volet
fermé
Guide
Profondeur 110mm
V360000_A - Guide d'installation
Fenêtre
Bras
Page 6
Fig. 3.3
Fig. 3.4
Fig. 3.5
