9.2 MESURE D'OUTIL
Mettre l'outil dans la broche de l'appareil
Placer le palpeur en carbure sur le point à mesurer, dans le sens contraire des
aiguilles
d'une montre (voir définition page 13).

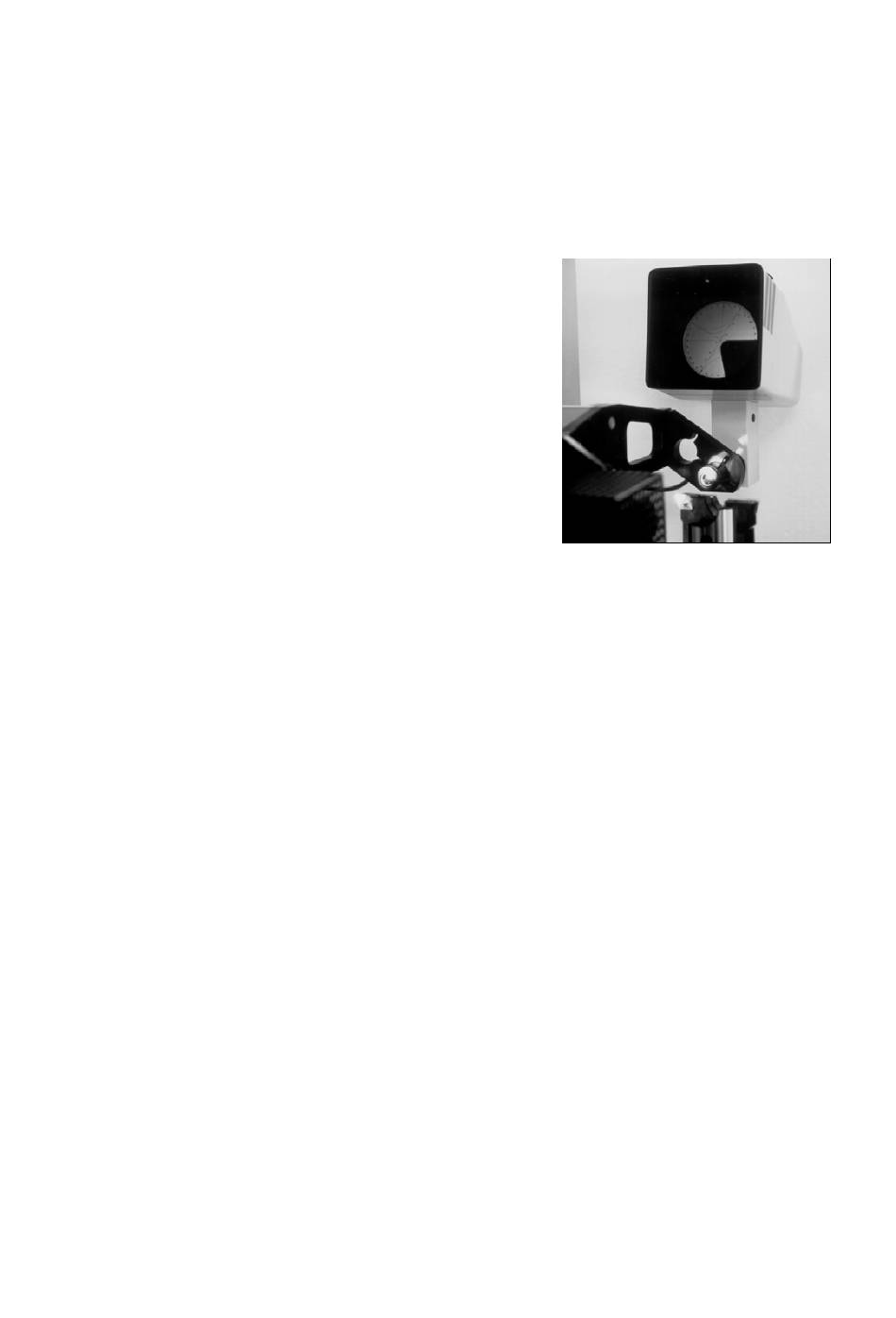

Avec un projecteur, aligner le réticule sur l'outil à mesurer et veiller à avoir une
« image » nette.
Dans le cas du comparateur :
• Appuyer sur la touche
l'indicateur de l'axe concerné.
• Mesurer le prochain axe, et lire la valeur obtenue
• Après la lecture des résultats, ou l'impression appuyer sur la touche HOLD pour
effacer l'axe figé
9.3 CHOIX DU SIGNE " – " (SENS DE COMPTAGE) :
Lorsque vous devez entrer une valeur négative, procéder de la manière suivante :
• Mesurer l'outil
• Sélectionner la touche Z ou X
• Appuyer sur la touche +/-, sur la display apparaît le signe (-), qui sera transmis
également sur la périphérie à travers la RS 232. Après édition d'une étiquette,
le signe (-) sera effacé.
9.4 MESURE ABSOLU / RELATIF
Le mode absolu ou relatif se sélectionne à partir de la touche
absolu permet une mesure à partir du point zéro absolu, le mode relatif permet une
mesure par rapport à un point de référence situé dans l'espace ( utilisé par exemple
pour le réglage en décalé des porte-plaquettes des têtes ébauches).
HOLD
, qui figera , en clignotant, la valeur mesurée sur
20
abs/rel . Le mode
