1 - Introduction :
Le TP-90AN est un combiné simple qui contient un micro processeur dans lequel est
intégré un protocole de communication. Il peut être utilisé avec un maximum de 90 stations.
Il faut 10 fils pour relier 2 stations entre elles. Ce combiné doit être alimenté en 24V continu.

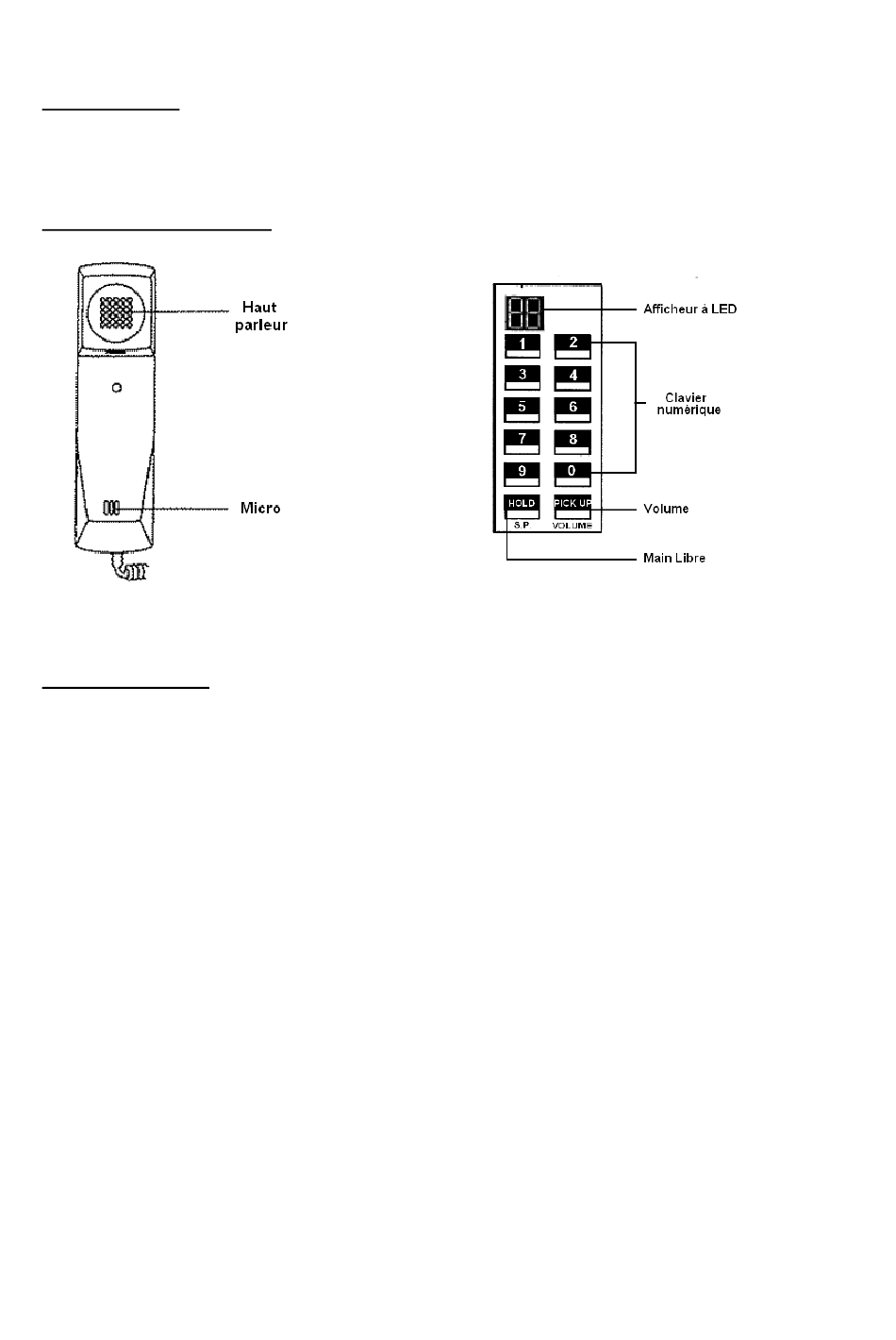

2 - Description du combiné :
3 - Caractéristiques :
Cet interphone convient parfaitement pour établir des communications dans un
réseau local ( ex : Magasin, Résidence universitaire, banque, société ...). Il offre une large
capacité de communication et le tout câblé en 10 fils.
3 - 1 - Câblage facile : Seulement 10 fils (5 paires torsadées) pour l'installation de plusieurs
combinés.
3 - 2 - Un nombre maximum de 90 stations.
3 - 3 - La phonie passe par 3 voies différentes avec la possibilité de passer en mode
conférence.
3 - 4 - Possibilité de mettre le combiné en mode rejet d'appel.
3 - 5 - Plusieurs stations peuvent être configurées à la même adresse.
3 - 6 - Main libre : vous pouvez appeler sans décrocher le combiné grâce à la touche hold.
3 - 7 - Répartition par groupe : toutes les stations peuvent être divisées en plusieurs groupes,
cela donne la possibilité de faire certaines fonctions au sein de chaque groupe. Tous les
appels sont redirigés vers un seul combiné du groupe
qui permet de rappeler le dernier numéro qui vous a appelé
3 - 8 - Indicateur d'appel : le numéro du combiné appelé s'affiche sur l'afficheur ainsi que
celui qui nous appelle.
(combiné maitre)
et la fonction
(Pick up).
2
