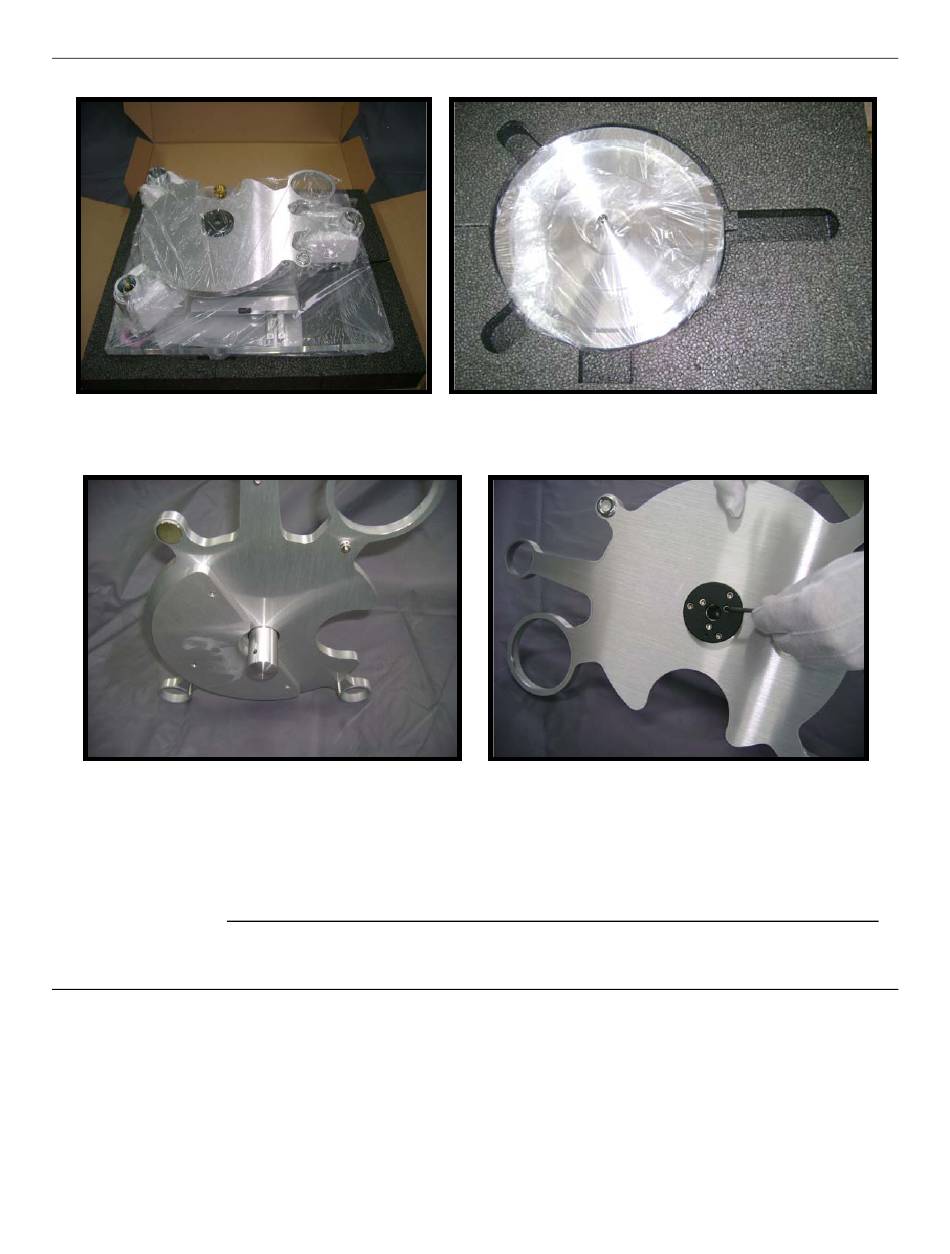

ASSEMBLER LE SOUS-CHÂSSIS
Note importante :
Le plateau est placé sous la base acrylique, pivot vers le haut. Lever délicatement
la base d'acrylique assenblée bien droits pour ne pas endommager le pivot.
Assembler le support de l'axe de pivot au le sous-châssis
Repérer l'ensemble pivot et retirer les 3 vis de fixation.
Serrer les vis à l'aide de la clé Allan 9/64" dans le sachet d'outils.
Lever le sous-châssis bien droit et installer l'axe de pivot par le dessous (côté de la borne de terre).
Note Importante :
NE PAS REMPLIR LE SUPPORT DE L'AXE DU PIVOT D'HUILE À CE STADE
INSTALLER LE BRAS DE LECTURE ET DE LA CELLULE PHONO
Précaution – Lorsque vous travaillé près du bras de lecture et de la cellule, nous vous recommandons
d'éviter de porter de vêtements flottants, cravate, pull ou tout ce qui pourrait accrocher et endommager
le CANTILIVIER de la cellule.
Installer le bras de lecture selon les instructions de son fabricant.
Notes :
-
À ce stade les plongeurs du SSMV et les rondelles de blocage ne doivent pas être fixés au sous-
châssis.
-
Les réservoirs de silicone seront installés sur la base acrylique plus tard.
Oracle Audio Technologies
6
