Manuels Connexes pour ViewSonic IFP5550
Sommaire des Matières pour ViewSonic IFP5550

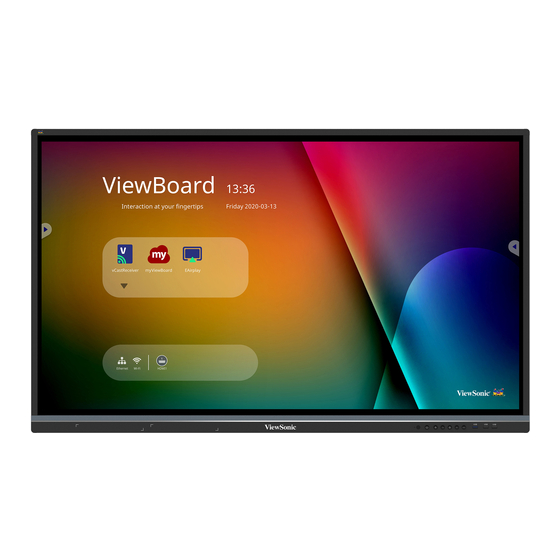

- Page 1 IFP5550/IFP6550/IFP7550/IFP8650 Commercial Touch Display Guide de l'utilisateur Model No. VS17121/VS16954/VS16876/VS16874...
- Page 2 ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.
-
Page 3: Declaration De L'industrie Canadienne
Informations de conformité REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. -
Page 4: Conformité Ce Pour Les Pays Européens
Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). -
Page 5: Déclaration De Conformité Rohs2 (Lsdeee2)
Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré... -
Page 6: Avertissements Et Mises En Garde
15. En cas de dégagement de fumée, de bruit anormal ou d’odeurs, éteignez immédiatement l’écran LCD et contactez votre revendeur ou ViewSonic. Il serait dangereux de continuer à l’utiliser dans de telles conditions. 16. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée. - Page 7 17. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible.
-
Page 8: Table Des Matières
Contents Informations de conformité Declaration de conformite FCC ............i Declaration de l’Industrie canadienne ..........i Conformité CE pour les pays européens ..........ii Déclaration de conformité RoHS2 (LSDEEE2) ........iii Avertissements et mises en garde .............iv Copyright Information Enregistrement du produit ..............2 Pour votre information ................ - Page 9 3.7 Connexion de la sortie vidéo ............15 4. Opérations du menu OSD (réglage à l’écran) 4.1 Paramètres généraux ..............16 4.2 Plus de paramètres OSD ............18 4.3 Menu Annotations ..............21 4.4 Interface Embedded Player ............27 4.5 Formats multimédia pris en charge ..........49 5.
-
Page 10: Copyright Information
Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation. -
Page 11: Enregistrement Du Produit
Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu’elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne. -
Page 12: Démarrage
Copyright © 2016, ViewSonic Corporation. All rights reserved. All trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor for incidental or consequential damages resulting from furnishing this meterial, or the performance or use of this product. -
Page 13: Spécifications Du Kit De Montage Mural (Vesa)
IFP5550 – 55” 400 x 400mm M8 x 25mm • ViewSonic fournit les dimensions standard des kits de montage mural, comme illustré dans le tableau ci-dessus. • Pour trouver le montage parfait, veuillez consulter www.viewsonic.com ou appeler notre équipe de service. -
Page 14: Tableau Blanc / Écran Lcd Intelligentcaractéristiques
2. Tableau blanc / écran LCD intelligentCaractéristiques La présente rubrique sert d'introduction aux fonctionnalités de votre Tableau blanc / écran LCD intelligent. Remarque : Les caractéristiques ou applications décrites dans le présent Manuel de l'utilisateur peuvent varier en fonction du modèle de l'appareil acheté. 2.1 Présentation du panneau de commandes Élément Description... -
Page 15: Présentation De L'interface Du Terminal
Decrease volume Increase volume USB port for Embedded Player and internal PC Receives signals from the remote control Présentation de l’interface du terminal Press ON/O Terminal Interface Overview Mute Displa curren Blank Freez Nume Press PC ap Nume Close Item Description Élé- Description... -
Page 16: Présentation De La Télécommande
Présentation de la télécommande Press to turn the display Press to scroll down ON/OFF Enter button. Press it to select options. Mute / Unmute Display information of the Writing software startup current input source Shortcut button to exit Blank screen dialog boxes Freeze screen Back... -
Page 17: Installation Des Piles Dans La Télécommande
2.4 Installation des piles dans la télécommande. Pour insérer les piles fournies dans la télécommande, suivez les instructions ci- dessous. Il est conseillé de ne pas mélanger des types de piles différents. 1. Retirez le couvercle à l'arrière de la télécommande. 2. -
Page 18: Portée De Réception De La Télécommande
Portée de réception de la télécommande La présente section décrit la portée de réception de la télécommande. Sa portée efficace est de 8 mètres. Assurez-vous qu'aucun obstacle n'entrave le signal entre la télécommande et le récepteur. -
Page 19: Configuration De L'affichage
Connecting an External PC 3. Configuration de l’affichage 1. To display video and sound from an external PC follow the instructions below. Note: External PCs can also be connected to the display via HDMI cable. • Connect a VGA cable (15-pin) from your external PC to the VGA IN port Avertissement : Pour votre sécurité... -
Page 20: Connexions Rs232
Connexions RS232 RS232 Câble de port série Lorsque vous utilisez un câble de port série RS232 pour connecter votre écran à un ordinateur externe, certaines fonctions peuvent être contrôlées depuis l’ordinateur, y compris marche/arrêt, le réglage du volume, …... -
Page 21: Connexion De Périphériques Usb
Connexion de périphériques USB À l'instar d'un ordinateur ordinaire, il est facile de connecter divers périphériques Connecting USB Peripherals USB et d'autres périphériques à votre tableau blanc intelligent. 1. Périphériques USB : Branchez le câble du périphérique USB dans le port USB IN. 1. -
Page 22: Connexions Av In
Connexions AV IN Appareil photo Jeu vidéo Décodeur VIDÉO Récepteur de TV par satellite Magnétoscope VIDÉO Câble AV 1. Connectez un câble AV à 3 couleurs entre les ports AV IN de l'écran et les ports AV OUT de l'appareil périphérique (câble AV : le jaune est pour la vidéo, le rouge est pour l'audio droite, le blanc est pour l'audio gauche). -
Page 23: Connexions Hdmi
Connexions HDMI HDMI Connections Câble HDMI Lecteur DVD General Setting 1. Connectez le câble HDMI entre les ports HDMI de l'écran et les ports de l'appareil périphérique. 2. Branchez le cordon d'alimentation, puis activez l'interrupteur d'alimentation sur le panneau arrière de l'écran. 3. -
Page 24: Connexion De La Sortie Vidéo
3.7 Connexion de la sortie vidéo Projector Audio cable HDMI cable 1. Utilisez un câble HDMI pour connecter des dispositifs d’affichage avec l’entrée HDMI et utilisez un câble audio pour connecter une entrée sonore. 2. Branchez le cordon d'alimentation, puis activez l'interrupteur d'alimentation sur le panneau arrière de l'écran. -
Page 25: Opérations Du Menu Osd (Réglage À L'écran)
4. Opérations du menu OSD (réglage à l’écran) Paramètres généraux Sélectionner une source d’entrée : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage général, puis appuyez sur la touche DOWN pour accéder au menu de réglage de l’entrée. - Page 26 Pour régler le rétroéclairage et activer/désactiver Flicker Free (Anti- scintillement) : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu. Faites glisser l'icône directement avec stylet pour ajuster la valeur. 3. Cliquez sur l’icône Flicker Free (Anti-scintillement) pour activer/désactiver la fonction.
-
Page 27: Plus De Paramètres Osd
4.2 Plus de paramètres OSD Appuyez sur le bouton MENU (dans n'importe quelle source sauf Embedded Player) sur la télécommande pour afficher le menu des paramètres généraux. Paramètres audio 1. Réglez le volume, les graves, les aigus et la balance directement avec le stylet tactile pour ajuster les valeurs. - Page 28 Paramètres de l’écran 1. Cliquez sur Image Sticking Protection (Protection contre les images rémanentes) pour activer/désactiver la fonction. Cliquez sur les icônes 4:3 et 16:9 directement pour modifier le format. Paramètres d’affichage 1. Réglez la luminosité, le contraste, la teinte et la netteté directement avec le stylet tactile pour ajuster les valeurs.
- Page 29 Régler les paramètres 1. Déplacez l’icône directement avec le stylet tactile pour régler la valeur. Cliquez sur l'icône Auto directement pour effectuer le réglage automatique.
-
Page 30: Menu Annotations
Menu Annotations vPen Menu Annotations Menu Stylet flottant Menu des raccourcis Dans n'importe quelle source d'entrée, placez deux doigts sur l'écran (en les espaçant d'environ 2 à 5 cm) et laissez-les pendant plus de deux secondes pour invoquer le menu d'annotations. Dans ce mode, l'utilisateur peut uniquement utiliser le stylet. - Page 31 Barre d’outils latérale Élément Description Cliquez pour revenir à l'interface d'utilisation précédente. (Unique- Retour ment pour la source Embedded Player) Accueil Cliquez pour revenir à interface d'accueil d'Embedded Player. Menu contextuel de raccourci.(Uniquement pour la source Embedded Raccourci Player) Le menu de raccourci enregistrera l'application en cours d'utilisation vBoard Cliquez pour accéder au logiciel vBoard Menu contextuel du stylet...
- Page 32 Menu contextuel de zoom avant/arrière Zoom avant/ arrière Cliquez pour régler le zoom avant/arrière Zoom avant Cliquez pour faire un zoom avant dans l'image actuelle Zoom arrière Cliquez pour faire un zoom arrière dans l'image actuelle Original Cliquez pour revenir à la taille originale Outils Menu contextuel des outils Projecteur...
- Page 33 Fonctionnement IFP50 1. Cliquez sur l’icône ENTER THE CLASS (ACCÉDER À LA CLASSE). Cliquez sur l'icône Voter. L'interface opérationnelle IFP50 apparaît. Voter Cliquez sur l'icône pour accéder à l'interface Voter. Cliquez sur l'icône « Single choice (Choix unique) » ou « Multiple choice (Choix multiple) » pour définir le type de réponse.
- Page 34 Cliquez sur l'icône Finish (Terminer) pour valider le vote, les statistiques des réponses sont alors affichées. Choisissez la bonne réponse pour afficher le taux de réponses correctes. Cliquez sur l'icône pour analyser.
- Page 35 Intervenant Cliquez sur pour accéder à Responder (Intervenant). Le participant doit cliquer sur l'icône OK pour répondre. Message Cliquez sur pour activer/désactiver la fonction message. Utilisation de Message 1. Cliquez sur l’icône Bullet (Message) pour activer la fonction. Le participant clique sur l'icône Bullet (Message) pour passer à l'interface Bullet (Message).
-
Page 36: Interface Embedded Player
4.4 Interface Embedded Player Basculez sur la source Embedded Player pour afficher l'interface ViewBoard Launcher présentée ci-dessus. Élément Description vBoard Cliquez pour accéder au logiciel vBoard ViewBoard Cliquez pour accéder au logiciel ViewBoard Cast Cast Navigateur Cliquez pour accéder à la page Internet Cliquez pour accéder à... - Page 37 vBoard Élément Description Fichier Nouveau/Ouvrir/Enregistrer fichier Accueil Retourner à la page d'accueil APPLICA- Cliquez pour accéder à la page de gestion de l'application Embedded TIONS Player Paramètres Ouvre la boîte de dialogue des paramètres Ouvrir docu- Ouvre un fichier multimédia/document via l'application par défaut ment Cliquez pour faire apparaître une boîte de dialogue de paramètres pour le dessin au stylet.
- Page 38 ViewBoard Cliquez pour accéder au logiciel ViewBoard Cast Cast Page Cliquez pour afficher la gestion des pages Cliquez pour afficher ou masquer la grille Cliquez pour afficher ou masquer l'horloge Cliquez pour inverser la barre d'outils Cliquez pour inverser la barre d'outils Remarque : Deux points pour faire un zoom avant/arrière et naviguer.
- Page 39 vBoard Lite Élément Description Menu Cliquez pour afficher le sous-menu contextuel Quitter Cliquez pour quitter vBoard Lite Sélectionner Sélectionner un objet sur le tableau Cliquez pour écrire ou pour définir le type, la couleur et l'épaisseur. Stylet Remarque : En mode stylet, jusqu'à 10 points sont pris en charge pour l'écriture Gomme Cliquer pour utiliser une gomme...
- Page 40 Précédent Cliquez pour aller à la page précédente Page Pour faire afficher le numéro de page Suivant Cliquez pour aller à la page suivante Nouveau Cliquez pour créer un nouveau fichier Ouvrir Cliquez pour ouvrir un fichier au format *.enb Importer Cliquez pour importer un fichier au format *.jpg Enregistrer...
- Page 41 Aquarelle Élément Description Cliquez pour sélectionner un autre type Stylet Remarque : En mode stylet, jusqu'à 10 points sont pris en charge pour l'écriture Épaisseur Cliquez pour changer l'épaisseur Sélectionnez le couleur puis appuyez et faites tourner le cercle Palette sur la palette pour régler la couleur Cliquez sur Dipper (Remplissage) pour remplir la couleur pour Remplissage...
- Page 42 ViewBoard Cast Cliquez sur pour exécuter l'application ViewBoard Cast. Appareil Mac et Windows 1. Assurez-vous que votre appareil est connecté au même réseau que l’IFP50. Rendez-vous à l'adresse indiquée sur l'IFP50 pour télécharger l'application. Lancez ViewBoard Cast et cliquez sur l'icône nombre affichée sur l'IFP50.
- Page 43 1. Assurez-vous que votre appareil est connecté au même réseau que l’IFP50. Saisissez le mot de passe affiché sur l'IFP50. Faites coulisser vers le bas pour accéder à la configuration rapide Open AirPlay. Sélectionnez l'appareil, l'interface d'exploitation iOS apparaît alors. Android 1.
- Page 44 Interface appareil mobile Élément Description Basculer Cliquez pour masquer ou afficher la barre d'outils Accueil Cliquez pour revenir à l'interface d'accueil Retour Cliquez pour revenir à l'interface d'utilisation précédente Dossier Cliquez pour visualiser ou ouvrir le fichier interne de l'appareil mobile Partage Cliquez pour partager l’écran d’écran...
- Page 45 Zoom Cliquez sur pour exécuter l'application Zoom. 1. Cliquez sur Sign In (Connexion). Saisissez votre e-mail et votre mot de passe ou connectez-vous avec votre compte Google, Facebook ou SSO. Si vous n'avez pas de compte Zoom, vous devez sélectionner Sign Up (Inscription).
- Page 46 Rejoindre une réunion 1. Sélectionnez Rejoindre une réunion. Saisissez l'ID de la réunion que vous souhaitez rejoindre. Cliquez sur Rejoindre réunion.
- Page 47 Commencer une réunion instantanée 1. Sélectionnez Schedule (Planifier) ou Host a Meeting (Accueillir une réunion). Choisissez les options de réunion : • Choisissez d'activer ou de désactiver la vidéo. • Choisissez d'utiliser un ID de réunion personnel ou un ID de réunion unique. Cliquez sur Start a Meeting (Commencer une réunion). Invitez les participants à la réunion en cliquant sur l'icône Participants en bas de l'écran.
- Page 48 Visualizer Cliquez sur pour exécuter l'application Visualizer. Élément Description Quitter Cliquez pour quitter Configura- tion de la Cliquez pour modifier la résolution de la caméra résolution Stylet Cliquez pour faire une annotation dans l'image Capture Cliquez pour effectuer une capture d'écran d'écran Mode régla- Dans ce mode, l'utilisateur peut utiliser deux doigts pour faire un zoom...
- Page 49 Keeper Cliquez sur pour exécuter l'application Keeper. Élément Description Optimisa- Cliquez pour optimiser le système, nettoyer la mémoire et tion en une vider la corbeille touche Nettoyage de la mé- Cliquez pour nettoyer la mémoire moire Vidage de la Cliquez pour vider la corbeille corbeille Informations Cliquez pour consulter les informations système Quitter...
- Page 50 Verrouillage de l'écran Cliquez sur pour définir le mot de passe du verrouillage de l'écran ou activer le verrouillage de l'écran. Régler le mot de passe Verrouillage de l'écran activé...
- Page 51 Dossiers 1. Storage device display (Afficher l’appareil de stockage) : Cliquez avec le stylet pour saisir la zone de stockage correspondante des appareils. Icônes : Cliquez pour quitter. Quitter Cliquez pour trier les fichiers. Trier Cliquez pour afficher le fichier en mode miniature. Miniature Cliquez pour afficher le fichier en mode liste.
- Page 52 File type menu (Menu Type de fichier) : All (Tous) : Tous les types de fichiers Doc : Fichiers de type OFFICE Note (Remarque) : Images enregistrées par ViewBoard Lite et images enregistrées par capture d'écran d'annotations. Picture (Image) : Fichiers de type images Support : Fichiers de type audio et vidéo Informations de fichier : Pour prévisualiser l'image, afficher son nom, sa taille, sa résolution et sa date de création.
- Page 53 Réglages • Accès réseau : Pour vérifier l'état actuel de la connexion réseau et les paramètres réseau de l'appareil. • Partager : Service SAMBA pour le partage. • Affichage : Pour définir la page d'accueil par défaut, le papier peint, le cryptage de sortie HDMI, l'intervalle de décalage de pixels.
- Page 54 Applications • AirPlay • Navigateur • Chrome • Cloud Drive • Explorateur de fichiers ES • Dossiers • Keeper • Verrouillage de l'écran • Paramètres • vBoard • vBoard Lite • Visualizer • ViewBoard Cast • WPS Office • Zoom...
- Page 55 Cloud Drive Élément Description Ajouter compte Ajouter compte utilisateur. L’image actuelle va être téléchargée dans le stockage Cloud sans Utiliser le compte par confirmer à nouveau le compte après avoir appuyé sur l’icône défaut télécharger. Utiliser le nom de L’image actuelle va être téléchargée dans le stockage Cloud sans fichier par défaut lors de éditer le nom de fichier après avoir appuyé...
- Page 56 Explorateur de fichiers ES Élément Description Réseau Accès au sous-menu. Cloud Accès à la page des opérations. Nouveau Cliquez sur l’icône « Gdrive » pour ajouter un compte Cloud.
- Page 57 Sélectionnez le compte Cloud pour accéder au fichier Cloud.
-
Page 58: Formats Multimédia Pris En Charge
4.5 Formats multimédia pris en charge MÉDIA CODEC EXTENSION DE FICHIER Image BMP, JPEG, PNG .bmp, .gif, .jpg, .jpeg, .png H.263, H.264, MJPEG, MPEG2, .3gp, .asf, .asx, .avi, .flv, .m4v, .mkv, Film MPEG4, RV30/40, VP6, Xvid-ASP .mov, .mp4, .mpg, .mpeg, .rmvb, .ts AAC, ALAC, FLAC, MPEG 3, Vorbis, .aac, .ape, .flac, .m4a, .mp3, .ogg, Musique... -
Page 59: Dépannage
5. Dépannage La télécommande ne 1. Assurez-vous qu'aucun obstacle n'entrave le signal fonctionne pas entre la télécommande et le récepteur. 2. Assurez-vous que les piles de la télécommande sont installées correctement. 3. Vérifiez si les piles doivent être remplacées. L'appareil s'éteint de façon 1. - Page 60 La vidéo ne fonctionne pas correctement Aucune image / aucun 1. Vérifiez l'état de l'alimentation. signal 2. Vérifiez le câble du signal. 3. Vérifiez que l'ordinateur interne est installé correctement. Image tremblante 1. Vérifiez le câble du signal. 2. Vérifiez si d'autres composants électroniques interrompent le signal.
-
Page 61: Entretien Et Maintenance
6. Entretien et maintenance Veuillez suivre ces instructions de nettoyage pour vous assurer que votre tableau blanc / écran LCD intelligent conserve son apparence d'être neuf au fil des ans. : • Ne nettoyez pas la machine si elle a été activée pendant une longue période de temps. -
Page 62: Modes D'affichage
7. Modes d’affichage Mode VGA 640x480 à 60Hz/72Hz/75Hz 720x400 à 70Hz 800x600 à 56Hz/60Hz/72Hz/75Hz 832x624 à 75Hz 1024x768 à 60Hz/70Hz/75Hz 1152x864 à 60Hz/75Hz 1152x870 à 75Hz 1280x768 à 60Hz/75Hz 1280x960 à 60Hz 1280x1024 à 60Hz/75Hz 1360x768 à 60Hz 1366x768 à 60Hz 1440x900 à... -
Page 63: Mode Hdmi
Mode HDMI 640x480 à 60Hz/72Hz 720x400 à 70Hz 800x600 à 60Hz/72Hz 1024x768 à 60Hz/70Hz/75Hz 1280x800 à 60Hz 1280x1024 à 60Hz 1360x768 à 60Hz 1440x900 à 60Hz 1680x1050 à 60Hz 1920x1080 à 60Hz 3840x2160 à 30Hz (HDMI 2/3) à 60Hz (HDMI 1) 480i à... -
Page 64: Spécifications
8. Spécifications Modèle IFP5550 IFP6550 IFP7550 IFP8650 ÉCRAN LCD Taille de l'écran 54.6” 64,5” 74,5” 85,6” Signal d’entrée 3 x HDMI 1 x DP 1 x VGA 1 x PC audio 1 x CVBS Signal de sortie 1 x HDMI 1 écouteur... -
Page 65: Rs-232 Protocol
9. RS-232 Protocol 9.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function... -
Page 66: Communication Setting
9.2.2 Communication Setting - Baud Rate Select: 9600bps (fixed) - Data bits: 8 bits (fixed) - Parity: None (fixed) - Stop Bits: 1 (fixed) 9.2.3 Command Message Reference PC sends to Monitor command packet followed by “CR”. Every time PC sends control command to the Monitor, the Monitor shall respond as follows: 1. - Page 67 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: For VT2405LED-1 and VT3205LED, the set “Power on” command is the exception. Reply: (Command Type=”+”...
- Page 68 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Length ID Command Command Value Range Comments Function Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Power on/ off 000: STBY Exclude VT2405-1, and (standby) 001: ON VT3205 Input Select...
- Page 69 Picture Size 000: FULL (for DS) 001: NORMAL 002: CUSTOM 003: DYNAMIC 004: REAL 000: English Extend the value language 001: French for more supported 002: Spanish languages OSD timeout 005 ~120 Sec Set OSD timeout Power lock 000: Unlock 001: Lock Volume 000 ~ 100...
- Page 70 Key Pad 000: UP 001: DOWN 002: LEFT 003: RIGHT 004: ENTER 005: INPUT 006: MENU/EXIT 007: EXIT *2.9.2 Remote 000: Disable Disable: RCU has Control 001: Enable no effect on HDTV. 002: Pass through Enabled: RCU controls the HDTV. This is the power up default on the HDTV.
- Page 71 NOTE: 1. Behavior at lock modes Lock Mode Behavior Button Lock 1. Lock all buttons on the front panel and RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc. MENU Lock 1.
-
Page 72: Get-Function Listing
4. Set Date example Date: 2017-3/15 Send: 0x 38 30 31 73 56 59 31 37 0D (“Y17”) Send: 0x 38 30 31 73 56 4D 30 33 0D (“M03”) Send: 0x 38 30 31 73 56 44 31 35 0D (“D15”) 5. - Page 73 Get-Function format Send: (Command Type=”g”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: Get “Power STBY status” is the exception for VT2405LED-1 and VT3205LED.
- Page 74 Example2: Get Brightness from TV-05 , but the Brightness command ID is error and it is NOT in the command table. Send (Hex Format) Name Length Command Command Value1 Value2 Value3 Type 0x38 0x30 0x67 0XD3 0x30 0x30 0x30 0x0D 0x35 Reply (Hex Format) Name Length...
- Page 75 Get-Tiling 000: OFF (for DS) Mode 001: ON Get-Tiling 000: OFF (for DS) Compensa- 001: ON Bezel width tion compensation Get-Tiling H 01x~09x: (for DS) by V monitors H monitors 1. 2 digital for 0x1~0x9: H monitors V monitors 2. 3 digital for V monitors Get-Tiling...
- Page 76 NOTE: 1. Power on/off log data is replied as 6 sequential strings in following order. 2. Time log data definition Value 1 Value 2 Value 3 On/ Off indicator Month in 2 digits (00~12) Day in two digits (00~31) 0: Off 24-hr formatted Hour (00~23) Minute in 2 digits (00~59) 1: On...
- Page 77 3. Get Time log data example Assumed the power-on/off record of display#01 as below 2014-8/31 08:00 On 2014-8/31 22:00 Off 2014-9/1 10:30 On 2014-9/1 11:00 To send “GET-Time log” command Send: 0x 38 30 31 67 31 30 30 30 0D Reply: #1 0x 38 30 31 72 31 01 08 31 0D (On 8/31)
- Page 78 6. Get Device Name example Assumed the device name is CDE-5500 Send: 0x 38 30 31 67 34 30 30 30 0D (Get Device Name) Reply: #1 0x 38 30 31 72 34 43 44 45 0D (“C” “D” “E”) #2 0x 38 30 31 72 34 2D 35 35 0D (“-”...
-
Page 79: Remote Control Pass-Through Mode
9.3.3 Remote Control Pass-through mode When PC sets the TV/DS to Remote Control Pass through mode, the TV/DS shall send a 7-byte packet (followed by “CR”) in response to RCU button activation. Note, that in this mode the RCU shall have no effect on the TV/DS function. For example: “Volume+”... - Page 80 POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT (F1) ■ GREEN (F2) ■ YELLOW (F3) ■ BLUE (F4) ■ NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1.
- Page 81 Combination Keys: Special Mode Front Key Pressing Remark (Interval 1 sec.) Button Lock & Un- “VOL-” “VOL-” “SETTING” 1. Lock all buttons of front panel and lock “HOME” RCU, except for “Power”. 2. All the SET functions should be workable via RS32, even the ones with according hot key in RCU like Mute,…etc.
-
Page 82: Autres Informations
