PSG MINI-CADDY Instructions Pour L'installation Et Le Fonctionnement page 9

RACCORD DU TUYAU
La fournaise Mini-Caddy est munie d'une buse de 6 pouces de diamètre. Dans le cas où le tirage excède –
0.06 C.E.., un volet barométrique doit être installé. Le contrôle barométrique doit être ajusté de façon à limiter le
tirage maximum mesuré à la sortie de la fournaise à -0,06" C.E. Veuillez noter qu'un tirage plus grand que -0,06"
C.E.pourrait produire l'emballement (feu incontrôlable) de la fournaise. Par contre, la tirage minimum à
respecter est de -0.04" C.E. dans le tuyau d'évacuation.
Ne jamais installer un volet manuel sur cette fournaise.
Voici quelques conseils pratiques pour une bonne installation :
1. Tous les raccords du tuyau d'évacuation doivent être bien fixés à l'aide de trois vis.
S'assurer que chaque vis de fixation pénètre bien dans les parois des deux raccords (mâle et

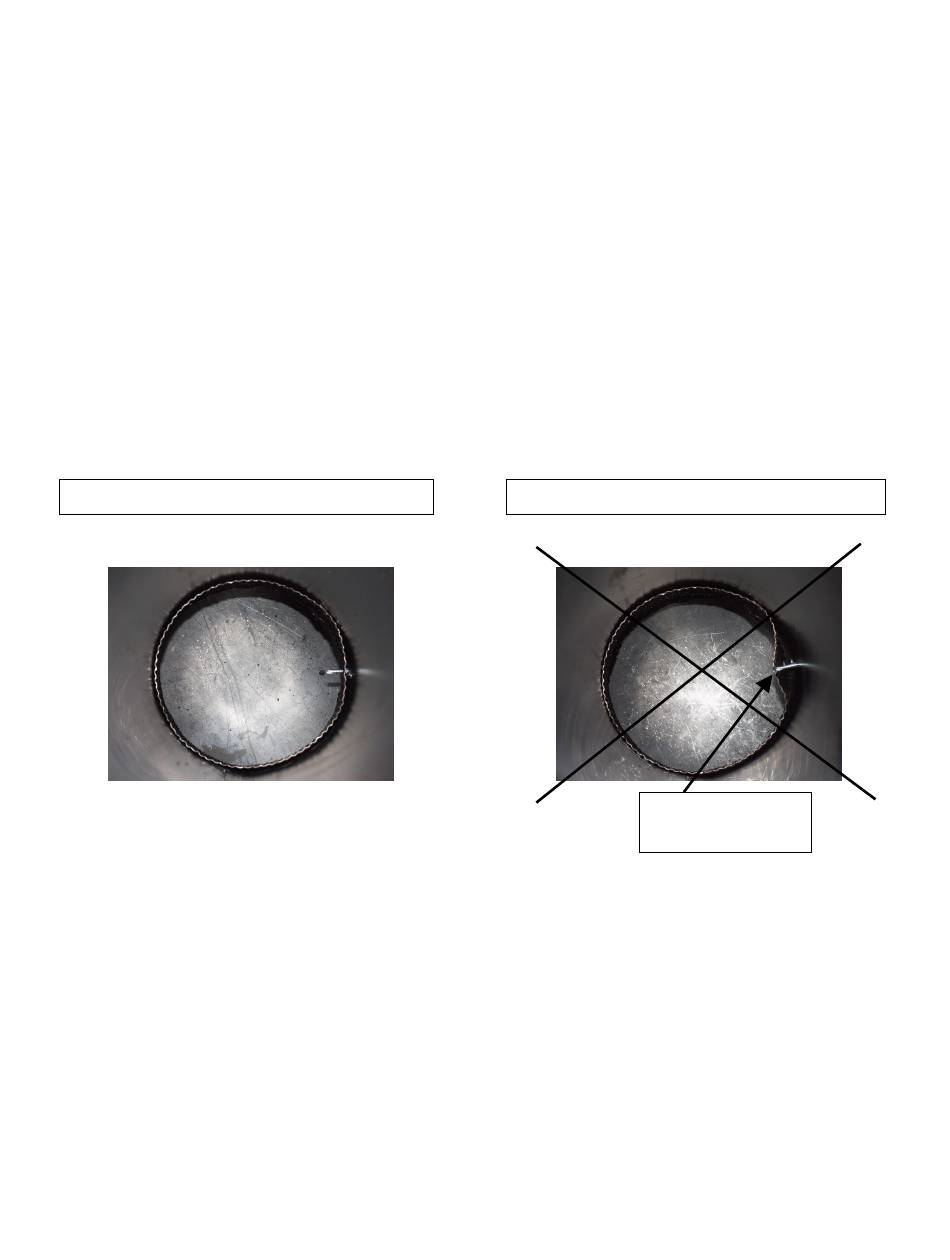

femelle). Voir photos ci-dessous illustrant l'intérieur d'un accouplement mâle-femelle.
BONNE INSTALLATION MAUVAISE INSTALLATION
CAUSE UNE
2 . Une pente minimale de 1/4" par pied horizontal doit être respectée.
RESTRICTION
- 9 -
