INSTALLATEURS

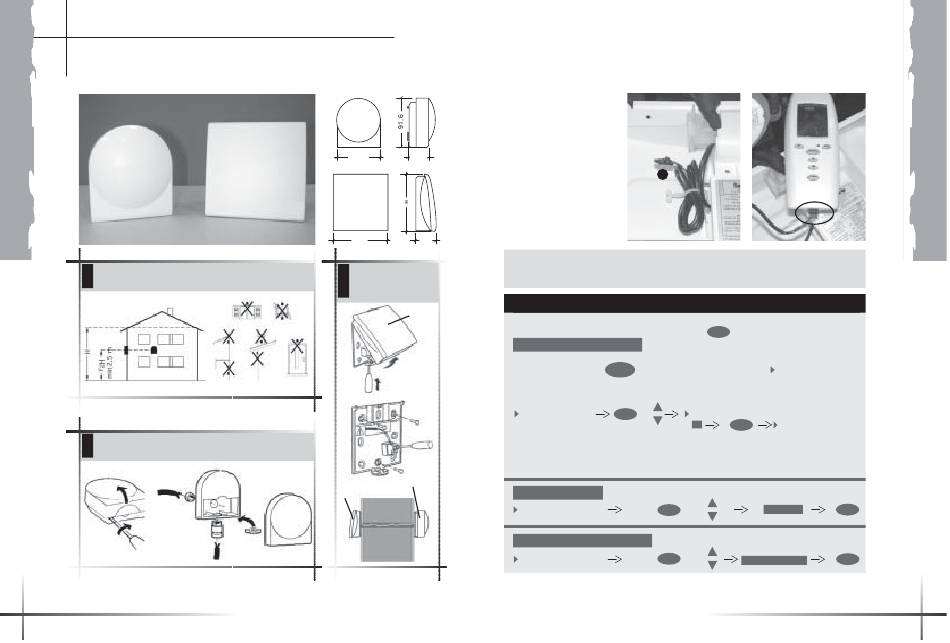

Mise en place
de la sonde extérieure
Capteur de sonde
Déterminer l'emplacement du capteur
1
sur un mur extérieur en respectant une orientation
nord/nord-ouest et les règles illustrées ci-dessous.
2
Réaliser les connexions du câble de liaison sur le capteur.
14
79,8
Boitier radio
96
Fixer le boitier radio
sur un mur intérieur
3
et raccorder
le câble de liaison.
Boitier
radio
Capteur
Boitier
radio
Mise en service
• Réaliser le remplissage
de l'installation en suivant
les instructions fournies
dans la notice d'installation
de l'Isosplit puis mettre la
chaudière en fonctionnement.
49,7
• Ouvrir le tableau de bord
de la chaudière.
• Repérer le connecteur (A)
en attente sur le coté
gauche puis l'insérer dans
le thermostat d'ambiance
comme illustré sur la photo.
39
• Suivre le déroulement des opérations indiquées ci-après selon que votre installation comporte:
- 1 seule zone plancher chauffant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 15 à 17
- 1 zone plancher chauffant et une zone radiateur . . . . . . . . . . . . . . . . . . . . page 18 à 21
Votre installation comporte une seule zone plancher avec isofloor
Déroulement des opérations :
1 - Accès au menu installateur
• Appuyer 5 secondes sur
• Sélectionner le menu installateur :
MENU INSTALLATEUR
2 - Choisir la langue
CHOISIR LA LANGUE
3 - Configuration de l'installation
TYPE INSTALLATION
A
Notez qu'à tout moment une impulsion sur la
touche
C
fait revenir à l'étape précédente.
MENU INSTALLATEUR
MENU
pour faire apparaître le menu suivant :
MENU SAV
HISTORIQUE DEFAUTS
DONNEES CHAUDIERE
+
CODE D'ACCØS
OK
96
CHOISIR LA LANGUE
OK
CONFIG. INSTALLATION
SECHAGE PLANCHER
ACCESSOIRES RADIO
REGULATION CHAUFF.
CONFIG. CHAUDIERE
+
FRAN AIS
OK
+
OK
1 ZONE PLANCHER
1/3
OK
OK
15
