Planification de l'installation et de la commande du système de conférence

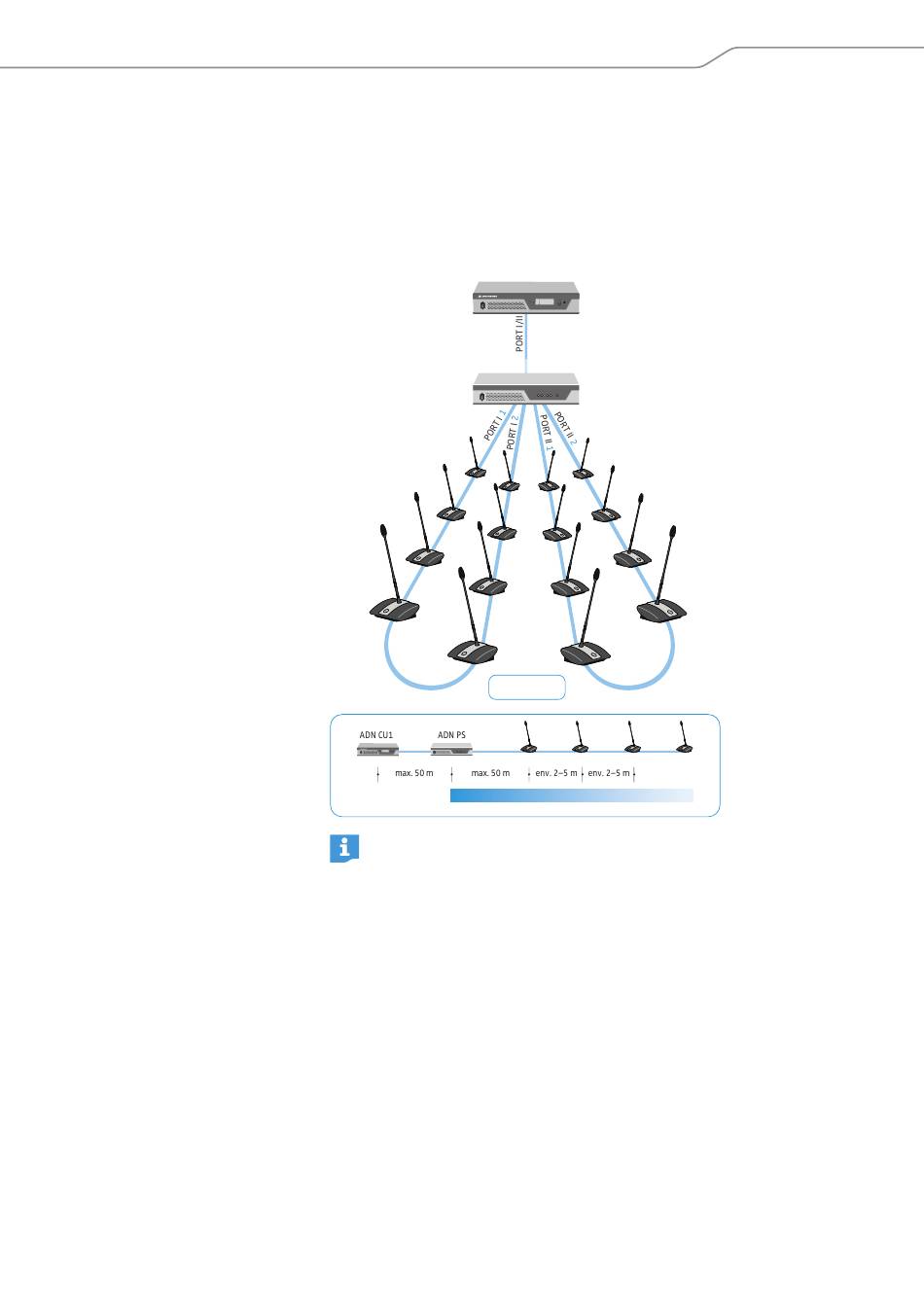

Système de conférence de grande envergure avec câblage en anneau
Le câblage en anneau assure que, en cas de défaillance ou de manipulation d'un
poste ou d'un câble système, tous les autres postes de l'anneau fonctionnent sans
faute.
Pour réaliser un système de conférence avec câblage en anneau, il vous faut une
unité centrale ADN CU1 pour commander la conférence et plusieurs alimentations
ADN PS pour alimenter les postes. Les postes sont reliés en anneau et jusqu'à deux
anneaux peuvent être raccordés par alimentation ADN PS.
ADN CU1
ADN PS (max. 15)
ADN D1/ADN C1
ADN CU1
ESC
52,8 V
En raccordant les postes à une alimentation ADN PS, vous pouvez combiner
les différentes topologies (câblage simple, en faisceaux, ou câblage en
anneau) à condition que vous assuriez un câblage correct et conforme aux
spécifications.
ADN CU1
ESC
max. 40
1 2 3 ... 20
>35 V
