II. INSTALLATION DES CABLES ET ACCESSOIRES
Le système FG-SYS est modulaire. Tous les câbles et accessoires sont pré terminés par des
connecteurs mâle et femelle. Leur raccordement est facile et immédiat.
Il est conseillé d'établir, avant le début de votre installation, un plan précis des zones d'installation des
câbles détecteurs; ces zones d'installation doivent être propres et sèches.
1. Installation des câbles détecteurs FG-EC
Installation des accessoires

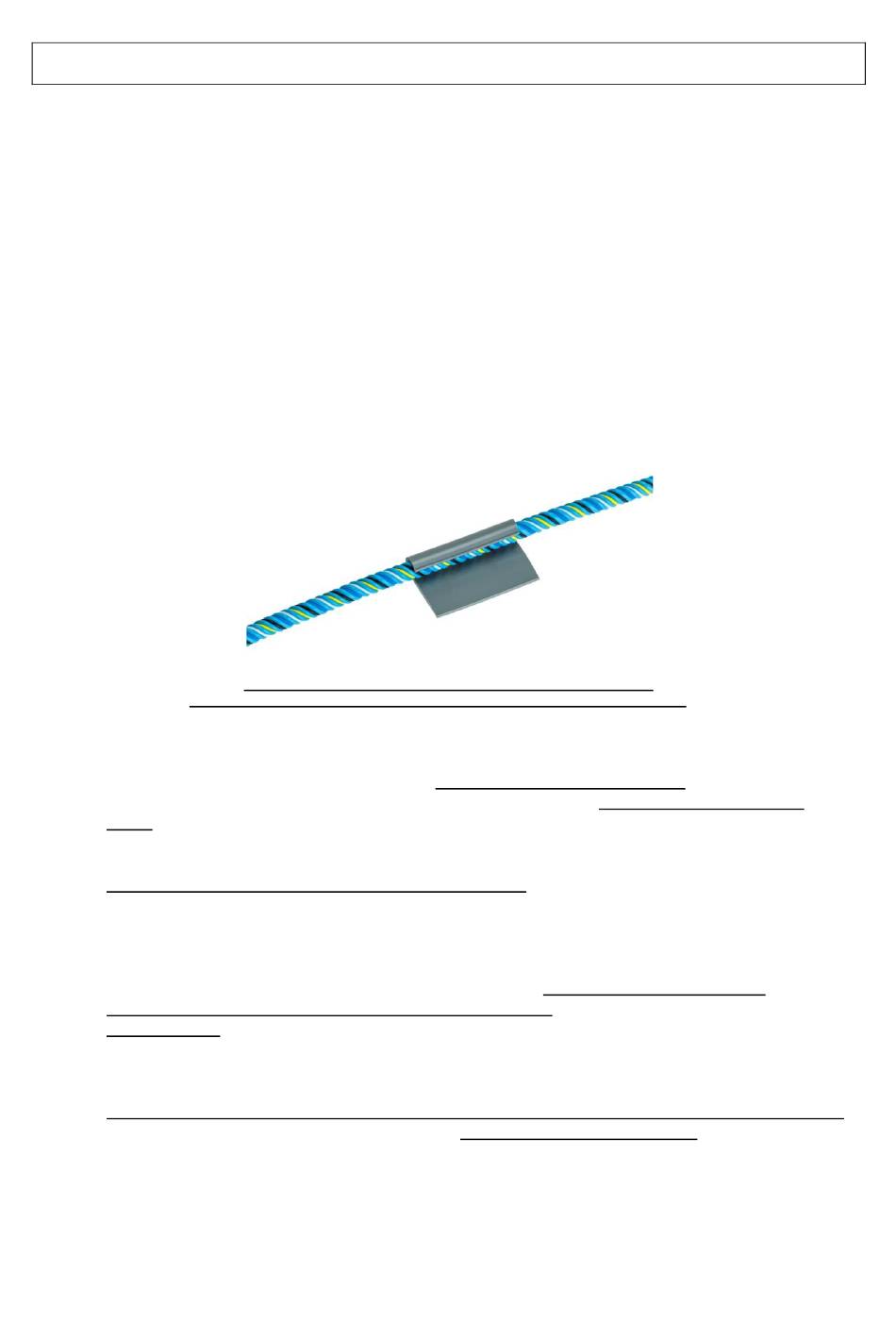

Clips de fixation CF-EC100, des câbles détecteurs et des étiquettes de signalisation ES-EC
Les câbles détecteurs sont fixés au sol par des clips de fixation de type CF-EC100 (sachet de 100
clips avec tube de colle adhésive).
La première étape de l'installation consiste à coller les clips au sol à l'aide de la colle fournie.
Sachet de 100 clips de fixation et colle adhésive (réf. produit : CF-EC100)
Conseils :
- Pour assurer le maintien au sol du câble, alterner le sens des clips au sol.
Les clips doivent suivre la trajectoire des câbles détecteurs et être espacés d'environ un
-
mètre.
Lors d'une courbe de la trajectoire, coller un premier clip en entrée et un deuxième en sortie
-
de courbe.
Il est nécessaire d'attendre le séchage total des clips (une à deux heures), avant d'installer les
-
câbles détecteurs.
Lors de la fixation des câbles dans les clips, conserver une longueur d'environ 10 cm entre le
-
connecteur et le clip.
- Attention au sens de pose des câbles détecteurs ! Le câble de liaison FG-CLC, connecté
à la centrale, a un connecteur femelle à son extrémité. Le début du câble détecteur
correspond donc à l'extrémité avec un connecteur mâle.
Utiliser un axe (tournevis) pour dérouler entièrement la longueur de câble détecteur avant de
-
l'installer.
Protéger mécaniquement, à l'installation ou définitivement, le câble détecteur au niveau des
-
vérins de faux planchers, les passages de chemins de câbles, les obstacles particuliers, etc.
Prendre soin de contourner (éloignement d'environ 50 à 75 cm) les centrales de climatisation
-
afin d'éviter des alarmes de fuite liées à des projections d'eau sans gravité.
Le passage de cloison doit être réalisé avec deux câbles détecteurs distincts et un câble
-
neutre Belden 8723, pré terminé, de type FG-NC (1 ou 3 mètres).
Le câble détecteur, une fois fixé dans les clips, doit être maintenu sur toute sa longueur à plat
-
sur le plancher ou en plafond, dans un bac de rétention, etc...
- Installer la totalité de la longueur de câble détecteur ; ne pas laisser une longueur résiduelle
enroulée en aval.
