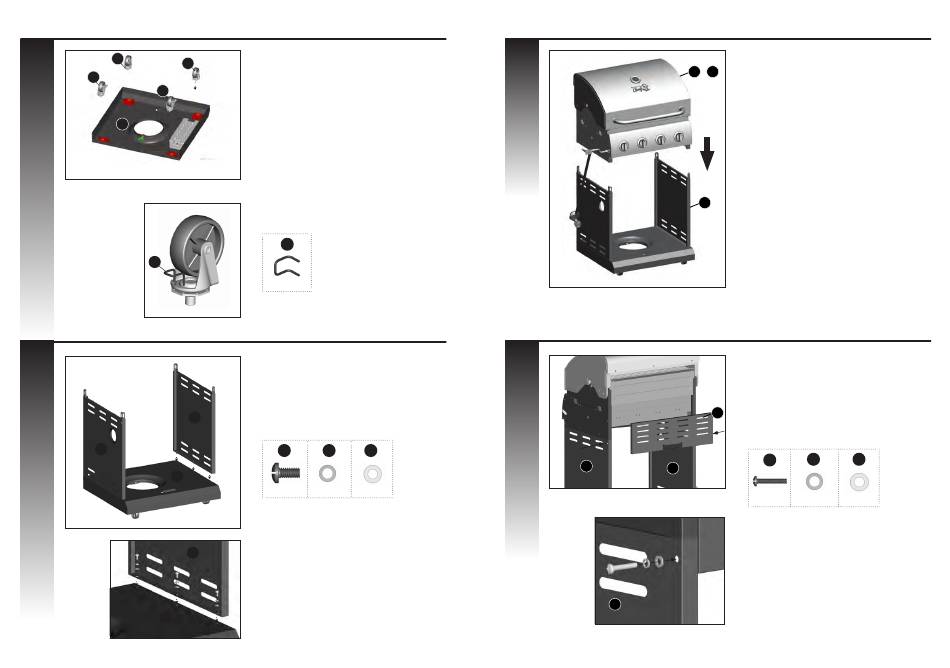

INSTRUCTIONS D'ASSEMBLAGE
1
EF
EF
EE
EE
ED
Arrière
A
Vue inversée
19
Aggrandisement
2
EC
EB
ED
Vue avant
EC
ED
Aggrandisement
Séparez les 2 types de roues, les 2 roulettes avec
frein (EE) et les deux roues normales (EF).
Insérez la roulette normale (EF) au devant de
l'étagère inferieure (ED) et utilisez l'agrafe (#19)
pour bien attacher et serrez.
Avant
Répétez pour le restant des roulettes (EE & EF).
Notez : Les roulettes normales (EF) doivent
être assemblé à l'avant de l'étagère inferieure
(ED) et les roulettes avec frein (EE) doivent être
assemblée a l'arrière de l'étagère inferieure
(ED), tel qu'illustrée a l'image A.
VOUS AUREZ BESOIN :
19
X 1
Assurez-vous que toutes les roulettes (EE) sont
correctement verrouillées en position ARRÊT
(ON) avant de continuer.
Assemblez le panneau latéral du chariot (EB) et
celui de droite (EC) à la tablette inférieure (ED).
VOUS AUREZ BESOIN :
3 5 6
X 6 X 6 X 6
6
INSTRUCTIONS D'ASSEMBLAGE
3
Vue avant
4
EC
EB
Vue l'arrière
EC
Aggrandisement
CETTE ÉTAPE EXIGE 3 PERSONNES. N'ESSAYEZ
PAS TOUT SEUL. EXTRÊMEMENT LOURD!
A + B
Positionnez l'ensemble du couvercle et
l'ensemble du boîtier des brûleurs (A & B) sur
l'ensemble du chariot (C), comme illustré
C
Attachez le panneau arrière supérieur (BH) aux
deux panneaux latéraux ; droit et gauche (EB &
EC).
Attention: L'assemblage du panneau supérieur
(BH) sera compléter dans l'étape 8 et 11.
BH
VOUS AUREZ BESOIN:
6 7 5 8 6
1
X 2 X 2 X 2
7
