MACO
MULTI-MATIC

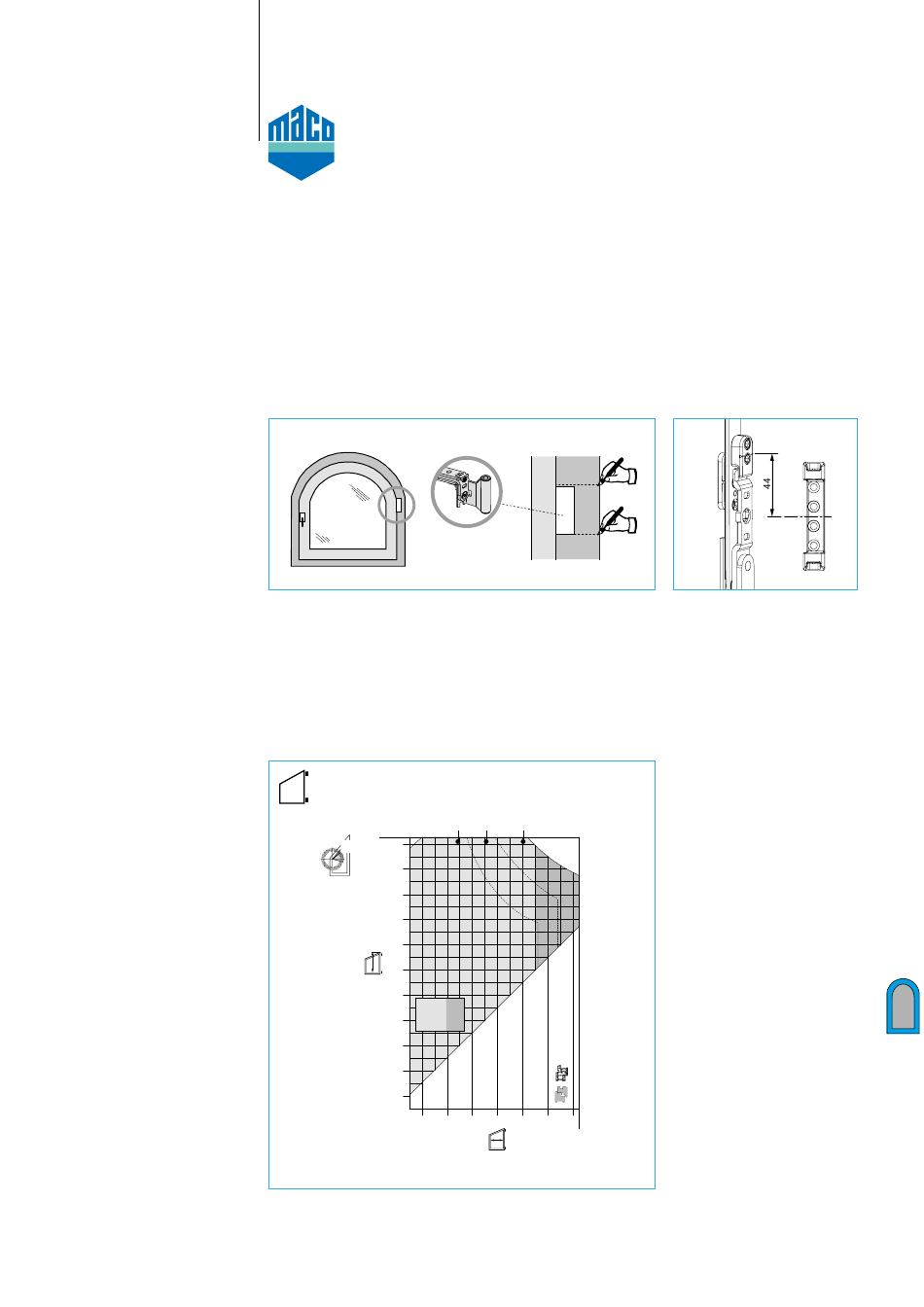

Montage sur dormant
Pour le fraisage des paliers d'angle, voir les instructions de montage pour fenêtres à un vantail.
Réaliser les perçages du palier de compas à l'aide du gabarit de perçage adhésif prévu.
(Placer l'ouvrant, tracer la fiche de compas, positionner le gabarit adhésif (Cf. Fig.), prépercer
avec une mèche de 3 mm ou de 5 mm) !
Les gâches doivent être tracées dans le cintre. Pour les gâches coté crémone, horizontales en
bas, comme pour les fenêtres à 1 vantail.
Diagramme d'utilisation
Utilisation du compas de cintre pour fenêtres trapèze
180°
Pour les fenêtres trapèze de -1° à -15° utiliser le diagramme d'application du cintre
(Cf. page 41/43).
50 40
2450
2400
40°
90°
50°
0°
2200
-90°
2000
1800
1600
1400
1200
≤ 80 kg
≤ 3,5 m²
1000
800
600
400
400 600 800 1000 1200 1400 1600
Numéros de commande et taille des ferrages dans la brochure MACO MULTI-MATIC
30 kg/m²
1650
47
