4.5
Contrôle de débit / fonction de commutation
OUTx change son état de commutation si les seuils de commutation réglés (SPx,
rPx) ne sont pas atteints ou sont dépassés� Les fonctions de commutation suivan-
tes peuvent être sélectionnées :
•

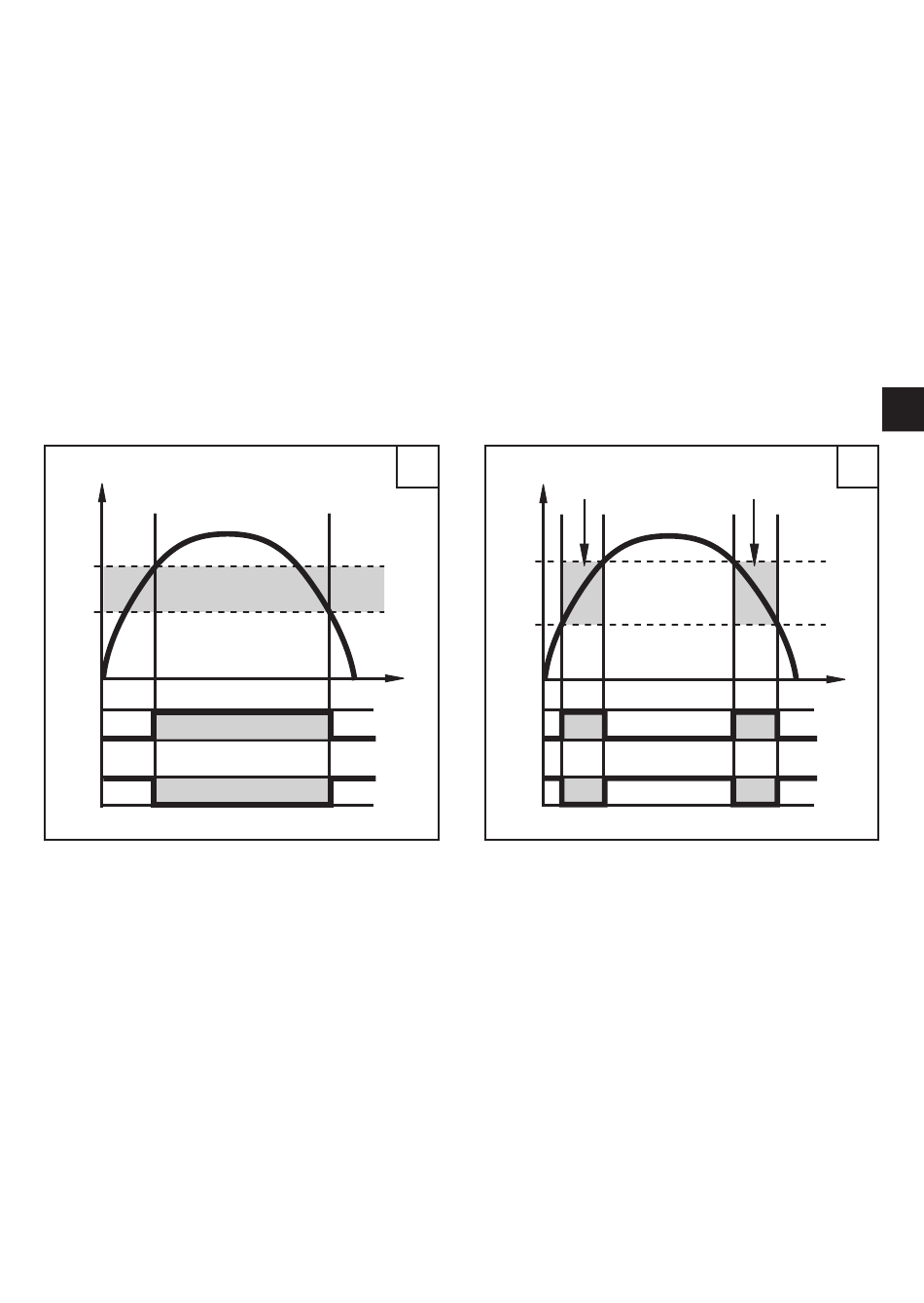

Fonction hystérésis / normalement ouvert (fig� 1) : [OUx] = [Hno]�
•
Fonction hystérésis / normalement fermé (fig� 1) : [OUx] = [Hnc]]�
D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclen-
chement (rPx) avec la différence souhaitée�
•
Fonction fenêtre / normalement ouvert (fig� 2) : [OUx] = [Fno]�
•
Fonction fenêtre / normalement fermé (fig� 2) : [OUx] = [Fnc]�
La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx�
SPx = valeur supérieure, rPx = valeur inférieure�
�
��
��
�
�
�
�
HY = hystérésis ; FE = fenêtre
4.6
Contrôle de débit / fonction analogique
•
Valeur minimum de la sortie analogique [ASP] : détermine à quelle valeur
mesurée le signal de sortie est 4 mA�
•
Valeur maximum de la sortie analogique [AEP] : détermine à quelle valeur
mesurée le signal de sortie est 20 mA�
Distance minimum entre [ASP] et [AEP] = 25 % de la valeur finale de l'étendue de
mesure�
1
�
��
��
��
�
�
���
�
�
���
�
��
��
FR
2
�
���
���
7
