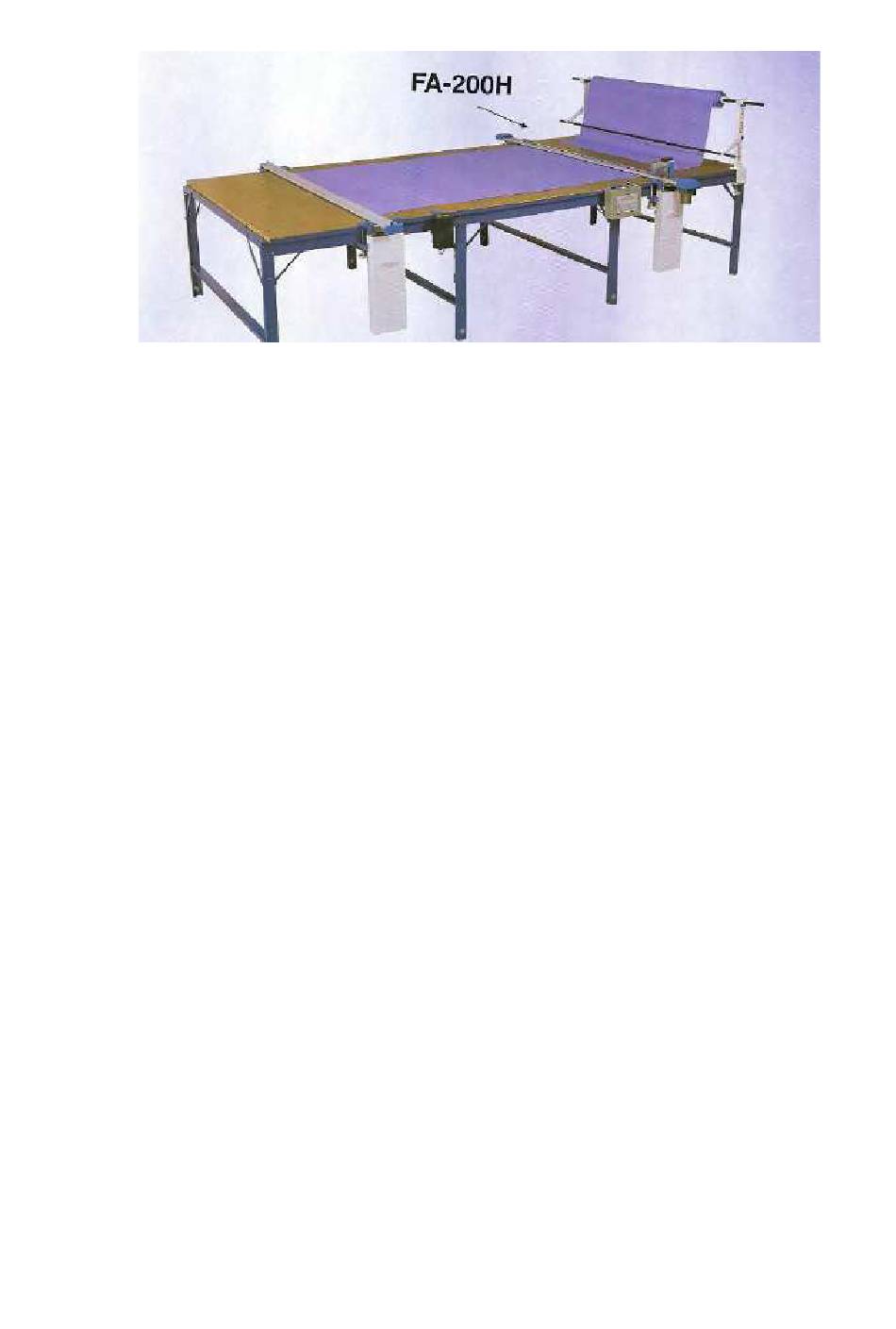

A. Réglage de l'affûtage
Lorsque la lame est émoussée, régler la position de la meule en dévissant la vis sur le support meule
pour obtenir une distance correcte entre la meule et le bord de la lame. Après avoir terminé le réglage,
visser la vis.
B. Remplacement de la meule
Retirer la meule (2626) en la dévissant. Monter une nouvelle meule et revisser.
C. Remplacement du couteau
1. Retirer le bloc d'affûtage (F)
2. Dévisser l'écrou de blocage (G) du couteau
3. Retirer le couteau
4. Lors du montage du nouveau couteau, vérifier que le côté imprimé avec « SU LEE SPARE PARTS »
est placé face à l'opérateur.
5 Après le montage de la lame, régler correctement la position de l'affûteur (B)
D. Remplacement du contre couteau
1. Retirer le contre couteau en dévissant la vis (H) sur le support de contre couteau
2. Remplacer le contre couteau en dévissant la vis de fixation. Remplacer le contre couteau en vérifiant
que la partie plate du contre couteau est adjacente avec le bord de la lame.
E. Remplacement des balais moteurs
1. Une trop forte usure des balais peut endommager le moteur. Les balais doivent être changés lorsque
leurs longueurs est de 5 ~ 6 mm.
2. Le chapeau de balais (I) est repositionné en le tournant vers la gauche avec l'outil fournit.
3. Toujours remplacer les balais gauche et droit en même temps.
4. Toujours tenir les balais par la partie métallique, ne pas toucher à la partie charbon.
- 2 -
