1. INSTALLATION DU SYSTÈME
1.3
Bloc d'alimentation
Un bloc d'alimentation est fourni avec le FR-8255, en raison de sa consommation
électrique.
Le bloc d'alimentation peut être installé pratiquement partout, dans un endroit sec,
bien ventilé, laissant un espace suffisant pour la maintenance et à une distance
maximale de 5 m (longueur du câble) de l'écran. Fixez-le à l'aide de quatre vis
taraudeuses (5 x 20).
Remarque: N'installez pas le bloc d'alimentation en hauteur, mais plutôt à plat ou sur
une cloison.

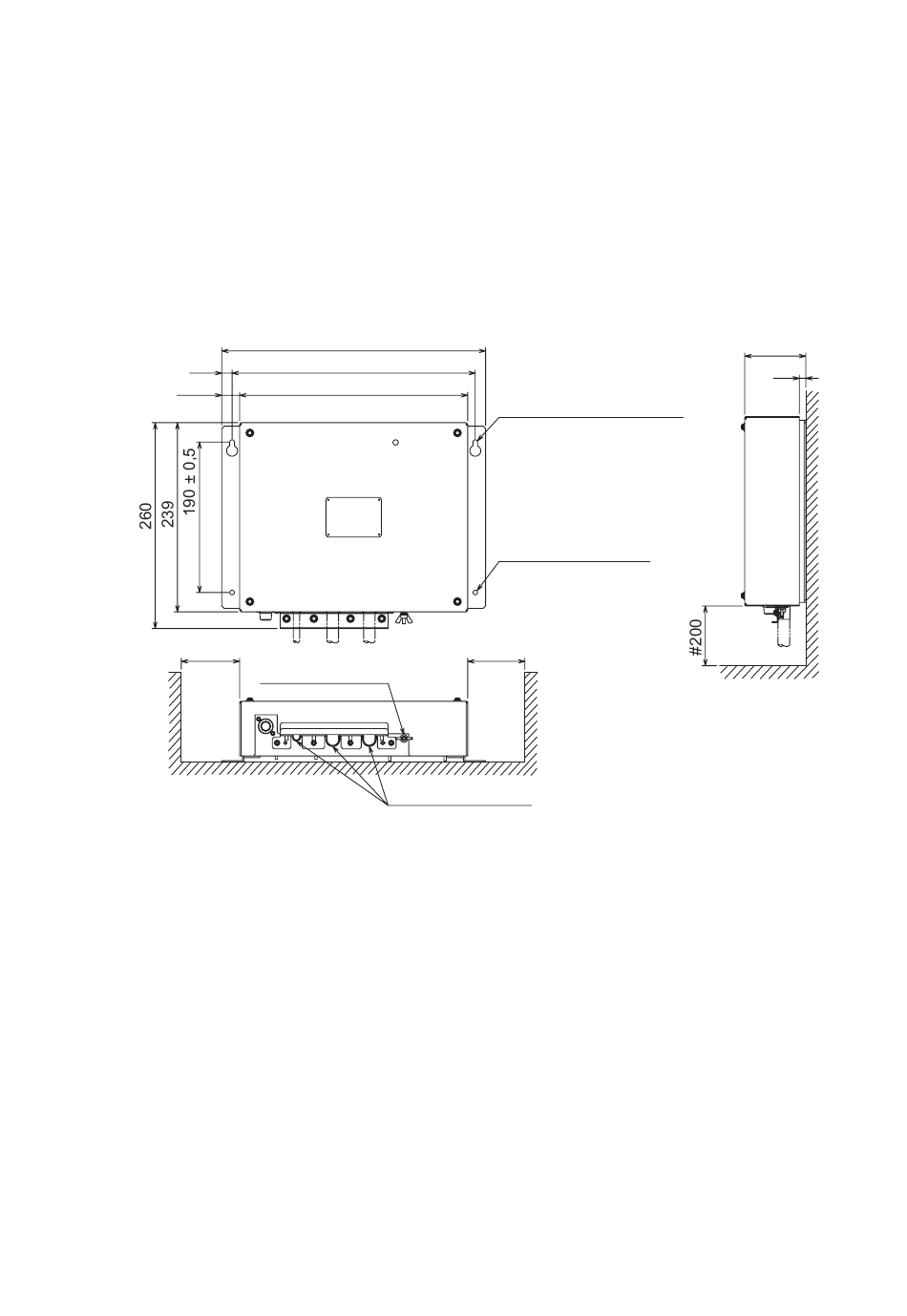

13
22,5
#100
333
370 ± 0,5
288
PRISE DE MASSE
ENTREE DU CABLE
Bloc d'alimentation
19
2 - R3
ENCOCHES DE FIXATION
2 - ø 6
TROUS DE FIXATION
#100
#: Espace de service
77
8
