Boom B1004 Fiche D'utilisation

21.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation

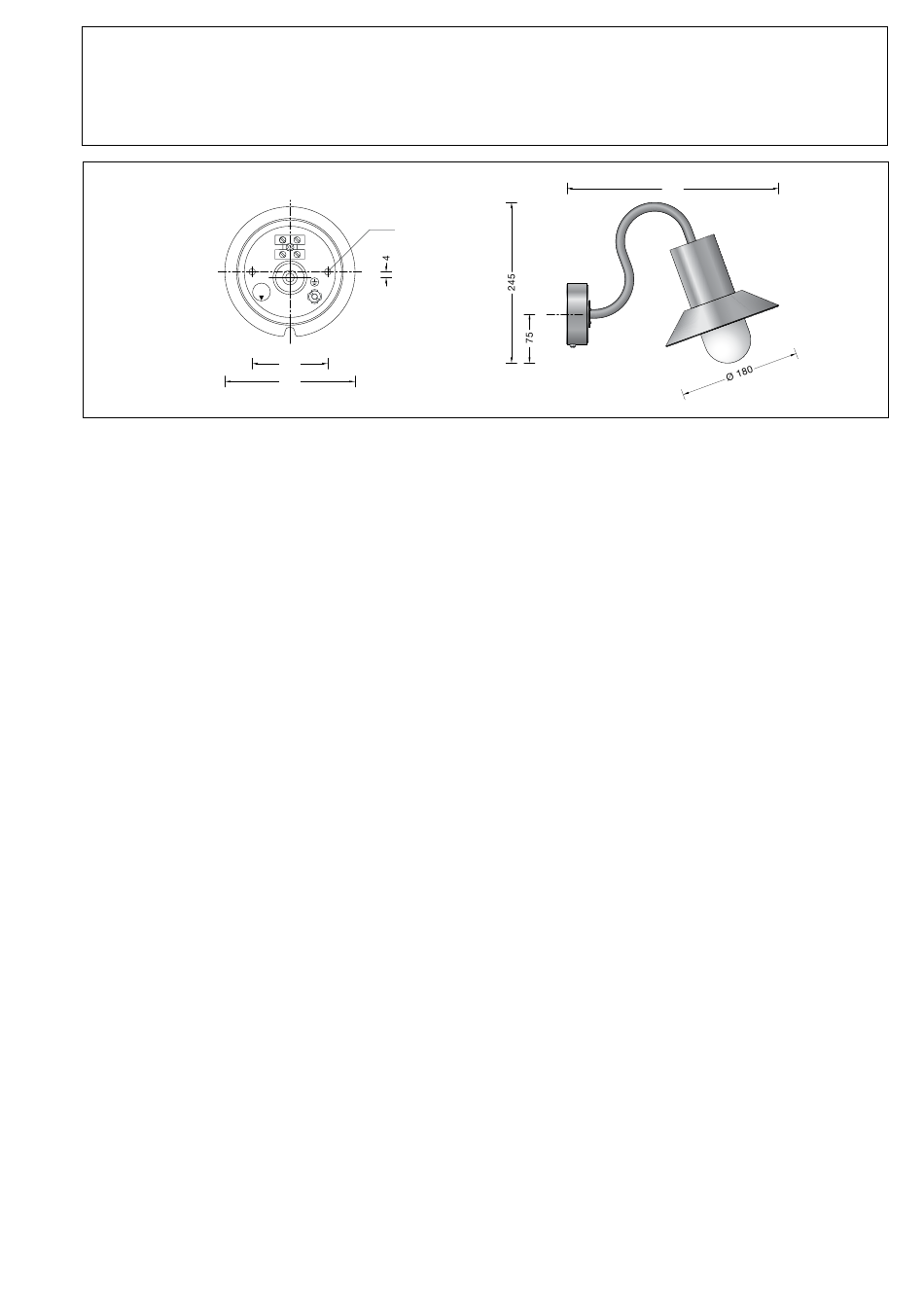

Montageplatte
Mounting plate
Contre-plaque
Anwendung
LED-Wandleuchte aus Kupfer und Opalglas.
Eine Leuchte mit größerer Ausladung und
vorgegebener Lichtrichtung.
Für innen und außen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Kupfer und Edelstahl
Opalglas mit Gewinde
Silikondichtung
Wandbefestigung mit einer Montageplatte
aus Edelstahl – Werkstoff-Nummer 1.4301
Montageplatte mit 2 Befestigungs-
bohrungen ø 4,5 mm · Abstand 52 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm, max. 3 × 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 1,4 kg
Wandleuchte
Wall luminaire
Applique
Ø 4,5
52
90
Application
LED wall luminaire made of copper and opal
glass.
Luminaire with larger overhang and predefined
light direction.
For interior and exterior lighting applications.
Lamp
4,2 W Module connected wattage
6 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
LED-0422/830 Module designation
3000 K Colour temperature
R > 80 Colour rendering index
a
445 lm Module luminous flux
295 lm Luminaire luminous flux
49,2 lm / W Luminaire luminous efficiency
Product description
Luminaire made of copper and stainless steel
Opal glass with screw neck
Silicone gasket
Wall mounting with a mounting plate made of
stainless steel – Steel grade number 1.4301
Mounting plate with 2 fixing
holes ø 4.5 mm · 52 mm spacing
1 cable entry for mains supply cable
up to ø 10.5 mm, max. 3 × 1.5@
Connecting terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 1.4 kg
BOOM Buitenverlichting N.V.
B-2870 Puurs, Provinz Antwerpen
IP 44
320
Utilisation
Applique à LED en cuivre avec verre opale.
Le luminaire en saillie a une diffusion fixe
orientée dans une direction.
Pour l'intérieur et l'extérieur.
Lampe
4.2 W Puissance raccordée du module
6 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
50 000 h / L Critères relatifs à la durée de vie
70
LED-0422/830 Marquage des modules
3000 K Température de couleur
R > 80 Indice de rendu des couleurs
a
445 lm Flux lumineux du module
295 lm Flux lumineux du luminaire
49,2 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en cuivre et
acier inoxydable
Verre opale avec pas de vis
Joint silicone
Fixation murale avec une contre-plaque en
acier inoxydable – Matériau No. 1.4301
Contre-plaque avec 2 trous de fixation
ø 4,5 mm · Entraxe 52 mm
1 entrée de câble
pour câble de raccordement
jusqu'à ø 10,5 mm, max. 3 × 1,5@
Bornier 2,5@
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 1,4 kg
_
B 1004
4,2 W
6 W
t = 25 °C
a
50 000 h / L
70
LED-0422/830
3000 K
R > 80
a
445 lm
295 lm
49,2 lm / W
