Précautions d'installation - intégration à la cloison

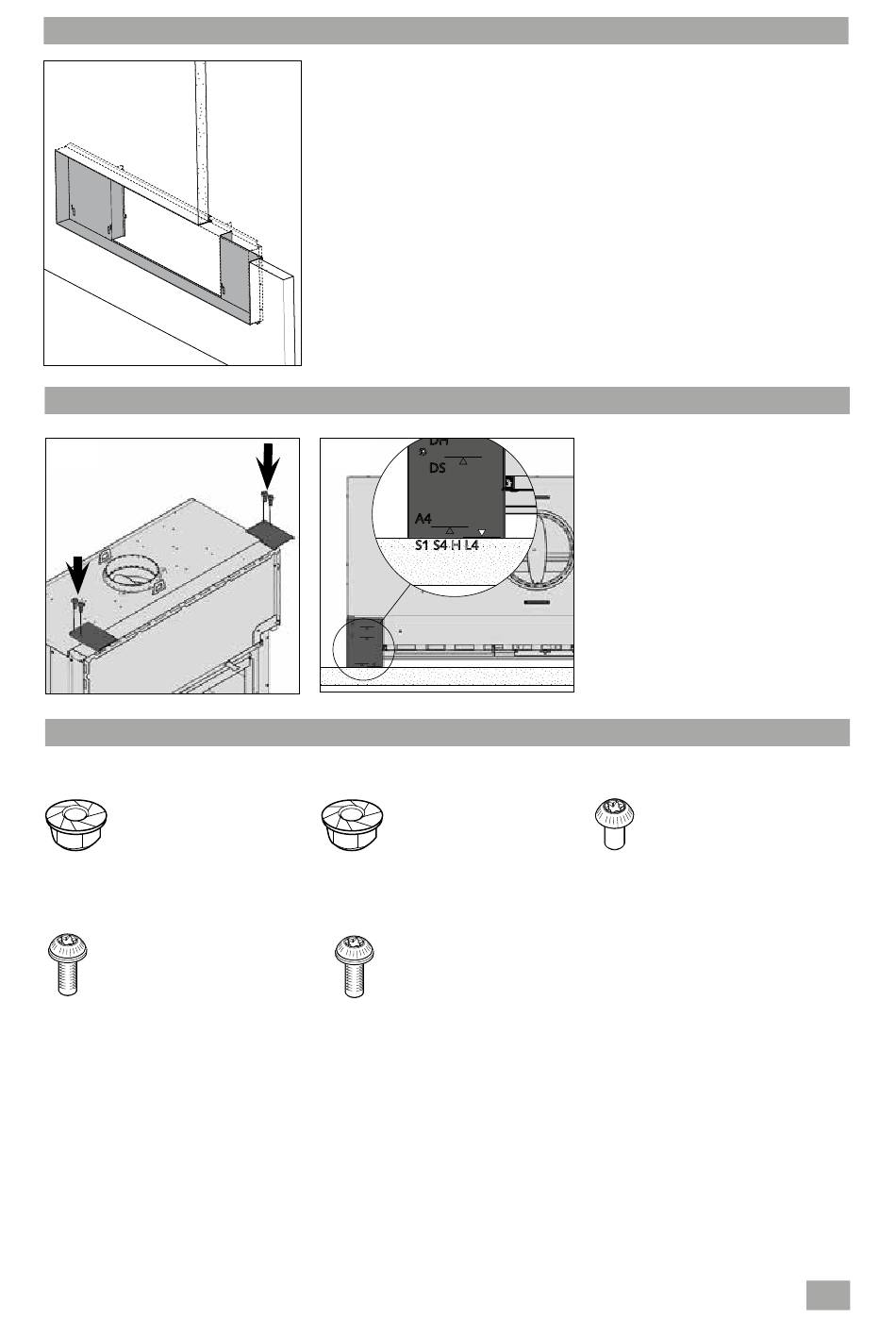

Gabarits de placement

Gabarits de placement
1 1
Visserie nécessaire
B
X 8
Ecrou hexagonal M5
52113021
E
X 4
Vis torx M5X10
52123012
Attention !
Le cadre L4 doit être cloisonné sur les
4 côtés du cadre. Il n'est pas possible
de venir terminer la niche dans le
prolongement des côtés latéraux.
DH DH
2 2
DS DS
A4 A4
S1 S4 H L4 S1 S4 H L4
DH DH
DS DS
A4 A4
S1 S4 H L4 S1 S4 H L4
C*
X 4
Ecrou hexagonal M6
52113022
*Livré avec le foyer
G
X 16
Vis torx M5X10
52123012
*pour la finition Stûv
Les gabarits de placement permettent
de déterminer la position de la cloison
par rapport au foyer en fonction de
l'habillage choisi.
> Monter les gabarits sur le foyer avec
les vis taptite fournies [schéma 1].
> Présenter le foyer et le mettre à
niveau.
> Positionner le foyer afin que la
DH DH
DS DS
cloison soit alignée avec le repère,
A4 A4
triangle visible [schéma 2].
S1 S4 H L4 S1 S4 H L4
D
X 4
Vis torx M5X8
52123004
+
F
Cette visserie dépend de votre
choix de matériau et n'est donc
pas fournie avec l'habillage.
