Roues
•

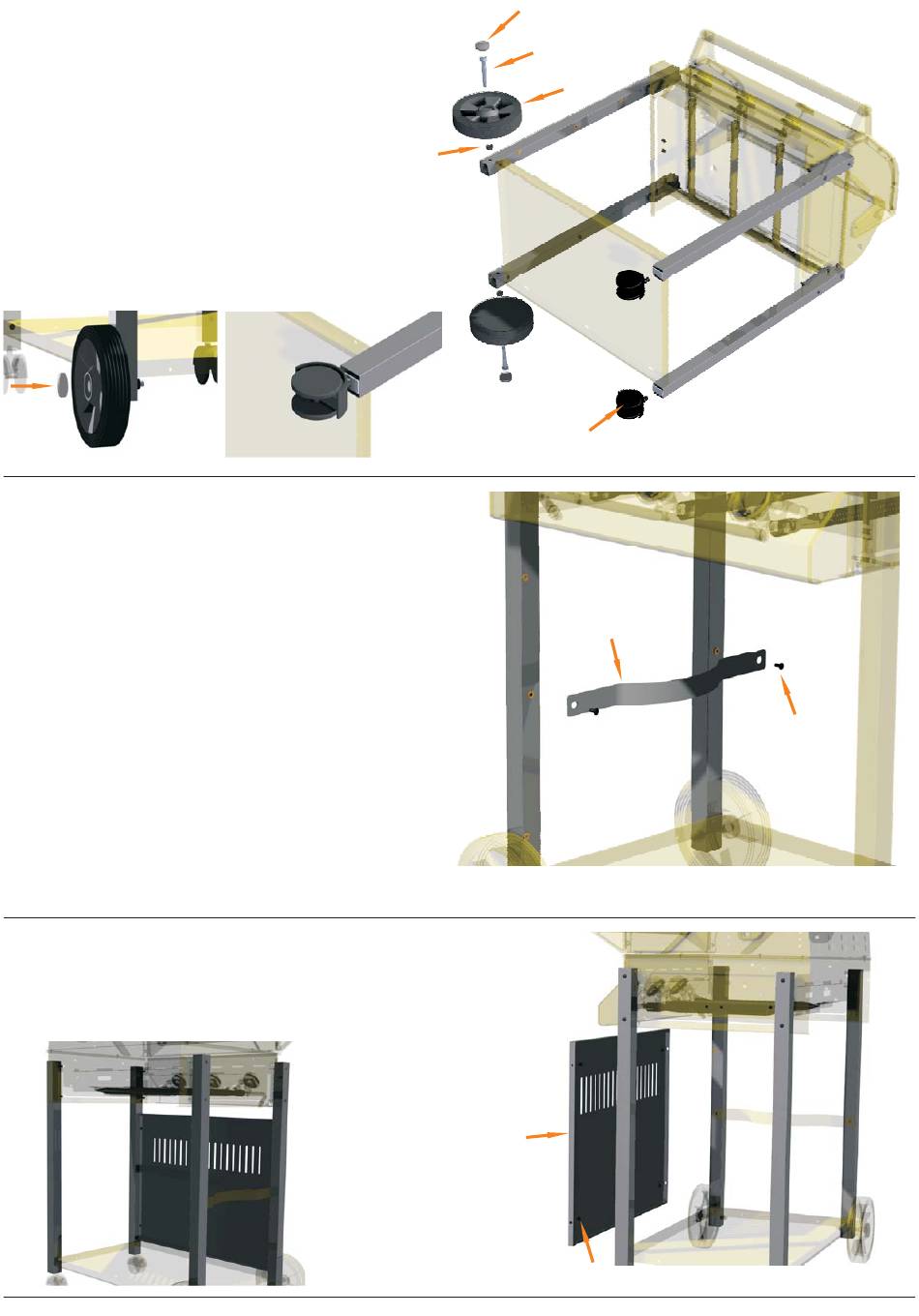

Les roulettes se vissent au bas des pieds droits. Placer les
roulettes en alignant la vis située sur la roue sur le trou situé sous
le pied. En maintenant la roue, tourner les écrous jusqu'à ce
qu'ils soient bien fixés (voir Fig. 5).
?
Les grandes roues doivent être fixées sur les pieds gauches.
Faire passer l'axe à travers la roue puis dans le trou
correspondant situé au bas du pied gauche. Fixer à l'aide des
écrous fournis avec les axes (voir Fig. 6).
?
Placer les caches en plastique gris en les clipsant sur chaque
roue (voir Fig. 7).
?
Mettre le barbecue debout.
« clic »
Fig. 7
3.4.
Support cylindrique
•
Placer le support cylindrique sur les pieds gauches à l'aide des vis M6 x 12
mm fournies (voir Fig. 8).
3.5.
Panneau avant
•
Placer le panneau avant sur les pieds avant en alignant les trous situés sur
le panneau avant sur les trous situés sur les pieds avant. Fixer à l'aide de
quatre vis M5 x 10 mm (voir Fig. 9).
Cache de roue
Axe
Écrou
Roulette
Fig. 5
Panneau avant
Vis M5 x 10 mm
Roue
Support cylindrique
Vis M6 x 12 mm
Fig. 6
Fig. 8
Fig. 9
