Vue D'ensemble; Batterie Li-Ion - Scell-it VI-P300B Manuel D'utilisation

Batterie Li-Ion

Berceau
1
Maintient la cartouche
Poussoir
2
Point de contact entre le fond de cartouche et le piston
Piston
3
Le mouvement du piston applique une pression sur le fond de la
cartouche pour extraire le mortier
Tirette
4
Sert à retracter le piston permettant ainsi d'installer la cartouche. Pour
pouvoir tiwrer, il faut appuyer simultanément sur le bouton de
déblocage du piston.
Bouton de déblocage du piston
5
Permet de tirer le piston pour pouvoir mettre une cartouche.

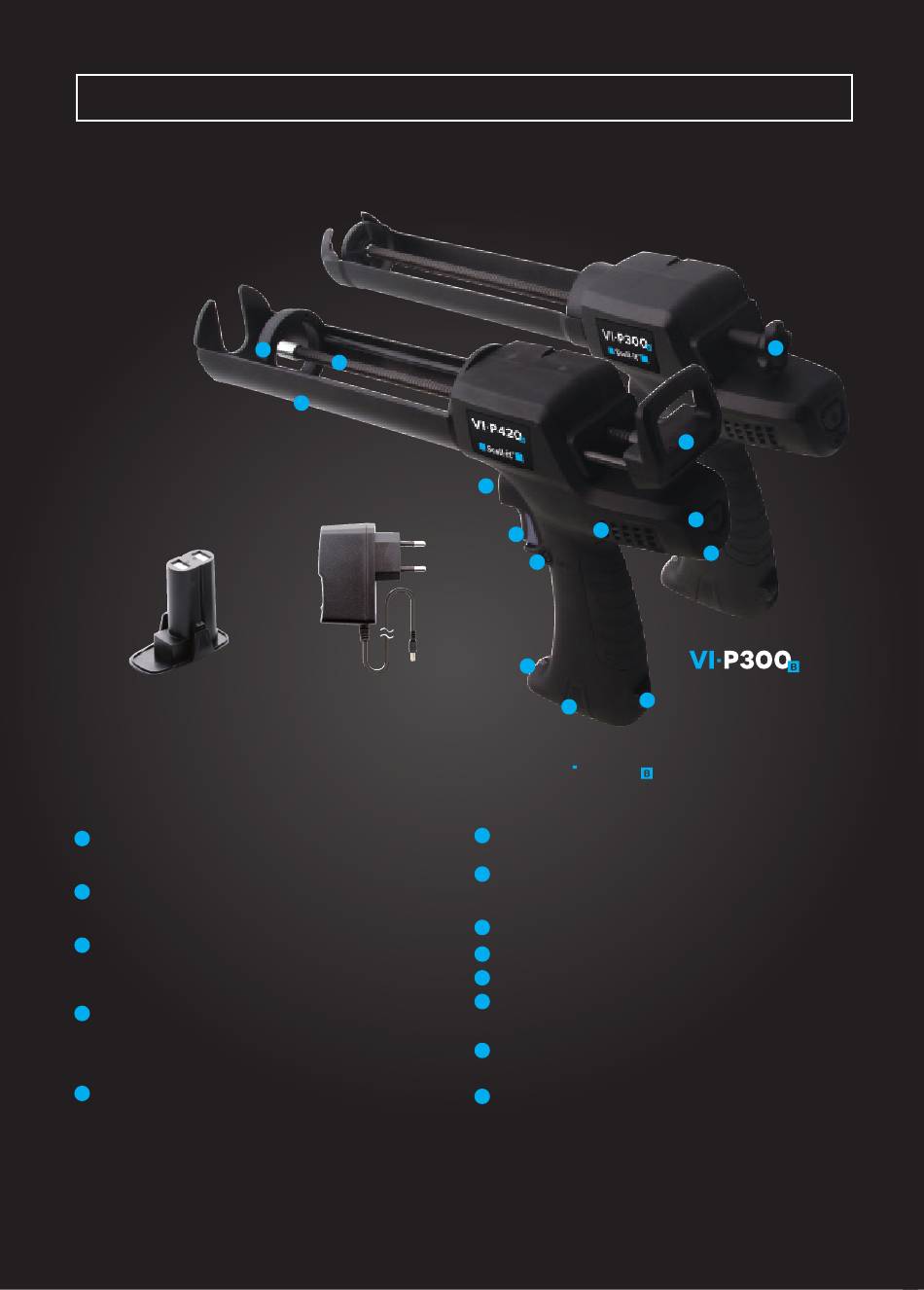

VUE D'ENSEMBLE

2
3
1
Chargeur
5
8
6
7
10
12
13
Pistolet
VI P420
Gachette
6
Met en route le mouvement du piston.
Verrouillage de la gachette
7
Verrouille la gachette pour ne pas activer l'outil par mégarde
Aérations
8
Gachette LED
9
Lumière LED
10
Molette de réglage de vitesse
11
Permet de régler la vitesse d'extraction
Dragonne
12
Pour plus de sécurité de travail.
Verrouillage batterie
13
Permet de retirer la batterie
4
4
9
11
Pistolet
