DEBALLAGE

Déballer l'appareil avec soin et s'assurer que tous les com-
posants ont été sortis de leur emballage. Vérifier l'absence
de dégâts et signaler tout dommage éventuel au transpor-
teur dans les 24 heures. Vérifier le contenu des cartons ou
caisses par rapport au bordereau d'expédition et signaler
toute anomalie à Magnetrol. Vérifier si le numéro de modè-
le figurant sur la plaque signalétique correspond à celui du
bordereau d'expédition et du bon de commande. Prendre
note du numéro de série en vue de toute commande ulté-
rieure de pièces détachées.
Ces appareils sont conformes à:
1. La directive 2014/30/EU. Les appareils ont été testés
selon la norme EN 61326: 1997 + A1 + A2.
2. La directive 2014/34/EU concernant les appareils et les systèmes
de protection destinés à être utilisés en atmosphères explosibles.
Numéro de certificat d'examen de type CE ISSeP12ATEX033X (sécurité intrinsèque)
et FM19ATEX0204X (boîtier antidéflagrant).
3. La directive RoHS 2011/65/UE (limitation de l'utilisation de certaines substances dangereuses dans les
équipements électriques et électroniques).

CONDITIONS SPECIALES POUR UNE UTILISATION ATEX

1. Le boîtier contient de l'aluminium et est considéré comme présentant un risque potentiel d'inflammation par impact ou par
friction. Toutes les dispositions seront prises lors de l'installation et de l'utilisation pour éviter les chocs et les frottements.
2. Afin de maintenir le code de température T6 et/ou T4 il faut veiller à ce que la "température du boîter" ne dépasse pas 70 °C.
3. Le risque de décharge électrostatique doit être réduit au minimum lors de l'installation, nettoyer les surfaces non conduc-
trices uniquement avec un chiffon humide.
4. Contacter le fabricant d'origine pour obtenir des informations sur les dimensions des joints antidéflagrants.
5. Pour l'installation à une température ambiante de 70 °C, se référer aux instructions du fabricant pour obtenir des conseils
sur la sélection des conducteurs.
6. La sonde à ultrasons est destinée à être utilisée uniquement avec le détecteur à ultrasons Echotel.

MONTAGE

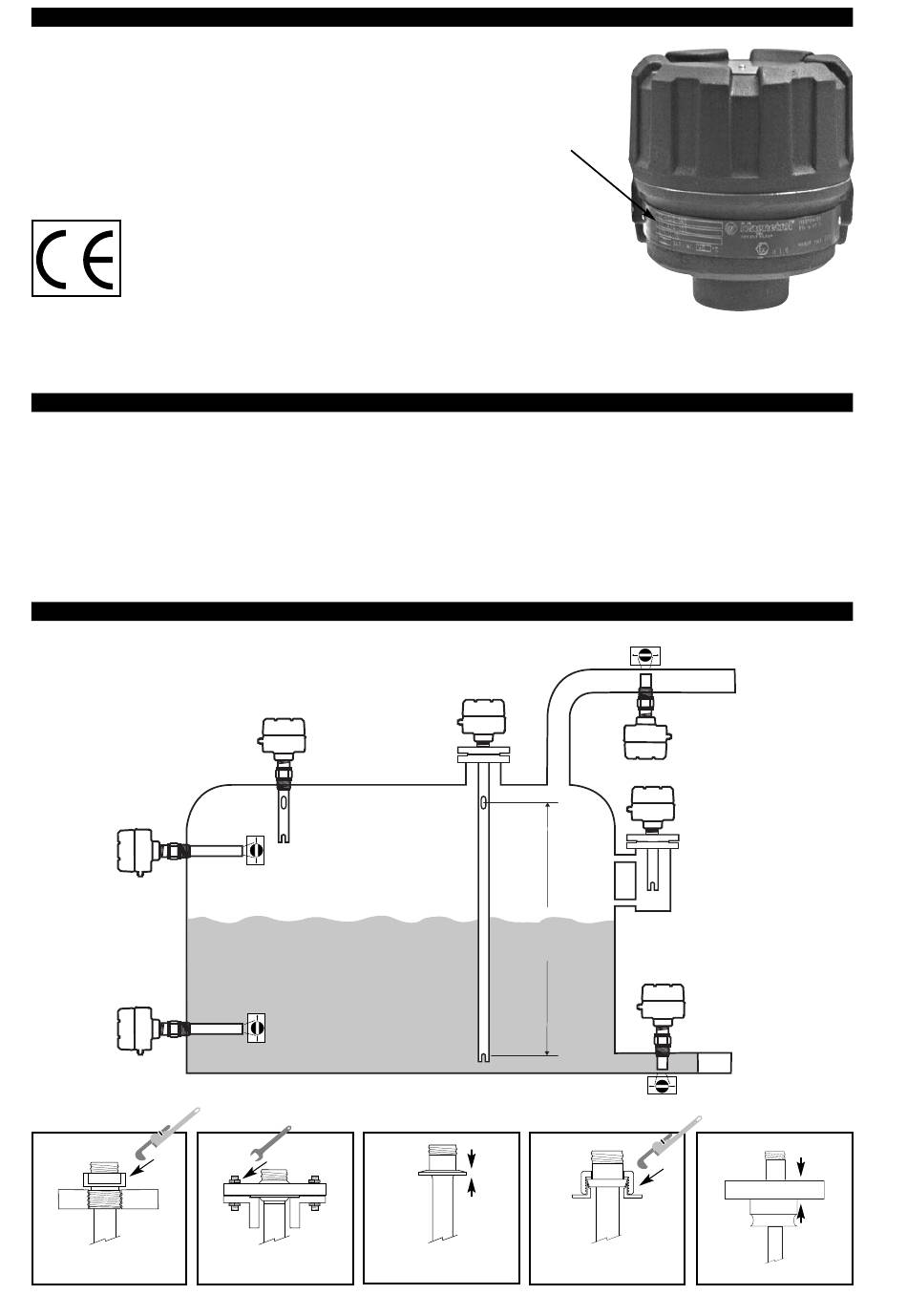

Alarme de niveau haut
Alarme de niveau très haut
Alarme de
niveau haut
Alarme de
niveau bas
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
Threaded
2
Régulation de pompe
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
Welded flange
Plaque signalétique:
- codification
- numéro de série
Régulation de pompe
pour remplissage ou
vidange automatique
@@@@ @@@@ @@@@ @@@@ @@@@
@@@@ @@@@ @@@@ @@@@ @@@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @
@@@@ @@@@ @@@@ @@@@ @@@@
Tri-Clamp DIN 11851
®
Tuyauterie
d'arrivée
Alarme de niveau haut
Protection de pompe
Pompe
@@@ @@@ @@@ @@@ @@@
@@@ @@@ @@@ @@@ @@@
Varivent
®
