ULTRADRIVE PRO DCX2496 Manuel d'utilisation
0
dBu
Positive gain >
gain boost
after dropping
below threshold
-40
dBu

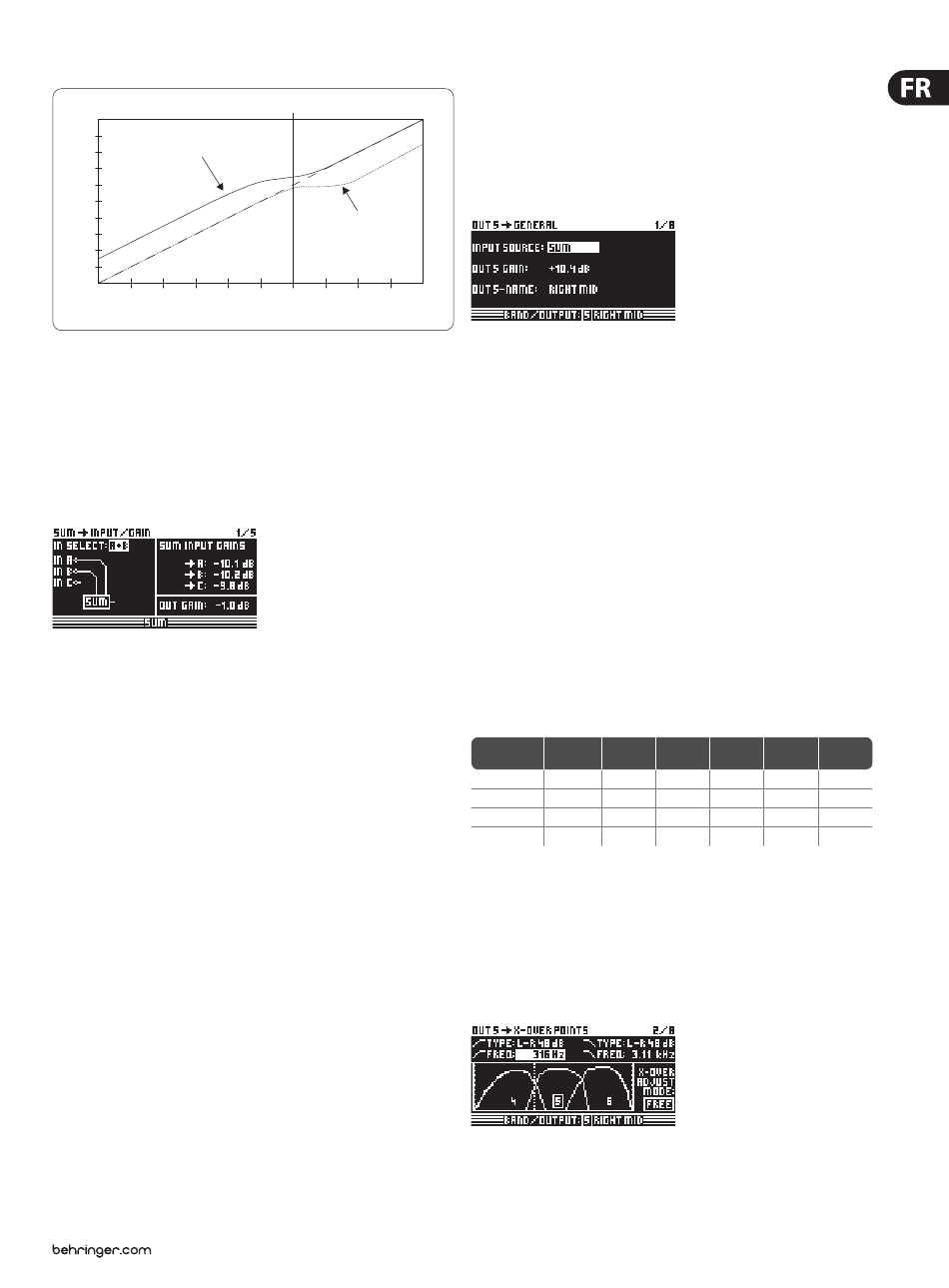

Fig. 4.36 : Courbes de filtre quand le signal passe au-dessus ou au-dessous du seuil (THRESHOLD)

4.4 Le menu SUM

Outre le signal source des entrées A à C, l'ULTRADRIVE PRO DCX2496 offre
un signal source interne (SUM) constitué par la somme de ces trois signaux.
Comme tous les autres signaux, on peut traiter le signal SUM. On dispose donc de
quatre signaux source maximum.
4.4.1 INPUT/GAIN
Fig. 4.37 : Sum ➠ Input/Gain
Dans ce menu, le paramètre IN SELECT permet de déterminer une combinaison
de deux des entrées dont la somme forme le signal SUM. Les paires possibles
sont IN A + IN B, IN A + IN C et IN B + IN C. Bien entendu, vous pouvez également
sélectionner une unique entrée (IN A, IN B ou IN C) pour constituer le signal SUM
et ainsi doubler l'une des entrées. Attention, il est impossible de réaliser un
signal SUM constitué du signal des trois entrées ! Si vous n'avez pas besoin
de signal source supplémentaire, réglez IN SELECT sur OFF. Enfin, située sous ce
paramètre, l'afficheur propose une représentation graphique de la configuration
SUM actuelle.
En haut à droite de l'afficheur, vous pouvez régler le niveau des entrées A à C
SUM INPUT GAINS à partir du moment où elles sont utilisées dans le signal
SUM. Il s'agit ici des signaux tels qu'ils sont juste derrière l'étage de conversion
de chaque entrée et non pas après les égaliseurs et traitements de la dynamique.
C'est pourquoi, une fois le niveau d'entrée réglé, il ne doit plus être modifié par la
suite. La plage d'amplification des SUM INPUT GAINS s'étend de -15 à +15 dB.
Le paramètre OUT GAIN permet de régler le niveau de sortie interne du signal
somme. Il s'agit également ici du signal tel qu'il est avant les égaliseurs et les
traitements de la dynamique. En fin de chaîne, ce signal est routé vers les entrées
1 à 6. La plage d'amplification est comprise entre -15 à +15 dB. Ainsi, à l'aide d'un
unique paramètre, vous pouvez modifier le niveau des sorties sans modifier la
balance entre chaque entrée.
Toutes les pages IN correspondent exactement aux pages IN A/B/C 2/5 à
5/5 (voir chapitres 4.3.2 à 4.3.5)!
Negative gain >
gain reduction
after exceeding
threshold
-40 dBu 0
Threshold dBu
4.5 Le menu OUT 1-6
Utilisez l'une des touches OUT 1-6 pour atterrir dans le menu OUTPUT de la sortie
en question. Vous pouvez y déterminer la configuration IN-OUT (entrées/sorties),
le X-OVER POINT (fréquence de coupure) mais également, comme pour les
signaux entrants, les réglages d'égalisation et d'égalisation dynamique.
4.5.1 GENERAL
Fig. 4.38 : Out 5 ➠ General
La première page de ce menu contient d'abord le paramètre INPUT SOURCE
permettant de définir quel signal alimente la sortie sélectionnée. Ici, vous avez
le choix entre les entrées A à C et le signal somme SUM. Si vous avez auparavant
choisi une configuration STEREO LINK dans le menu SETUP (voir chapitre 4.2.1
IN/OUT), l'entrée A alimente automatiquement les sorties LEFT CHANNEL et
l'entrée B les sorties RIGHT CHANNEL. Bien entendu, vous pouvez modifier
ce préréglage.
Le paramètre OUT 1(-6) GAIN permet quant à lui de régler le volume du canal
de sortie en question (toujours avant l'égaliseur et l'égaliseur dynamique).
Le domaine de réglage s'étend de -15 à +15 dB. Lors du réglage du niveau
de sortie comme du niveau d'entrée, veillez à ne pas dépasser le maximum
numérique pour ne pas engendrer de distorsions.
Le paramètre OUT 1-6-NAME permet de donner un nom aux sorties. A la
différence des entrées, il est ici impossible de saisir librement un nom. On ne
peut que choisir un nom parmi une liste déjà existante (par exemple LEFT LOW-
MID, RIGHT HI-MID, SUBWOOFER, etc.). Selon la sortie et la configuration des
sorties choisies (par exemple LMHLMH), le nom est attribué automatiquement.
Cependant, on peut modifier ce procédé automatique en choisissant un autre
nom de la liste à l'aide de la molette sans fin.
Configuration
OUT 1 OUT 2
des sorties
LMHL MH Left Lowe Left Mid
LLMMHH Left Low Right Low
L HL HLH Left Low Left Hi
MONO Sub-woofer Low
Fig. 4.4 : Nom des sorties présélectionné en fonction de la configuration des sorties
4.5.2 X-OVER POINTS
Cette page permet de déterminer les fréquences de coupure et la courbe des
filtres de chaque sortie. Ces dernières sont représentées de façon graphique sur
l'ensemble du spectre sonore d'un côté stéréo. Les touches OUT 1 à 6 définissent
la sortie à éditer. Sur l'afficheur, un cadre entoure alors le numéro de la sortie
en question.
Fig. 4.39 : Out 5 ➠ X-Over Points
OUT 3 OUT 4 OUT 5 OUT 6
Left Hi Right Low Right Mid Right Hi
Left Mid Right Mid Left Hi Right Hi
Center Low Center Hi Right Low Right Hi
Low-Mid Mid Hi-Mid Hi
