Interface

Le SNMP IPv6 contient un port réseau, un port COM, des voyants LED, un bouton de
réinitialisation et des commutateurs DIP. Veuillez vous reporter au tableau ci-dessous.
Port réseau
1
Voyants LED
4
Port COM
2
Bouton de réinitialisation
3
Commutateurs DIP
5
Port réseau
1
N° Élément Description
Port
1
réseau
Port
2
COM
InsightPower SNMP IPv6 pour PDC

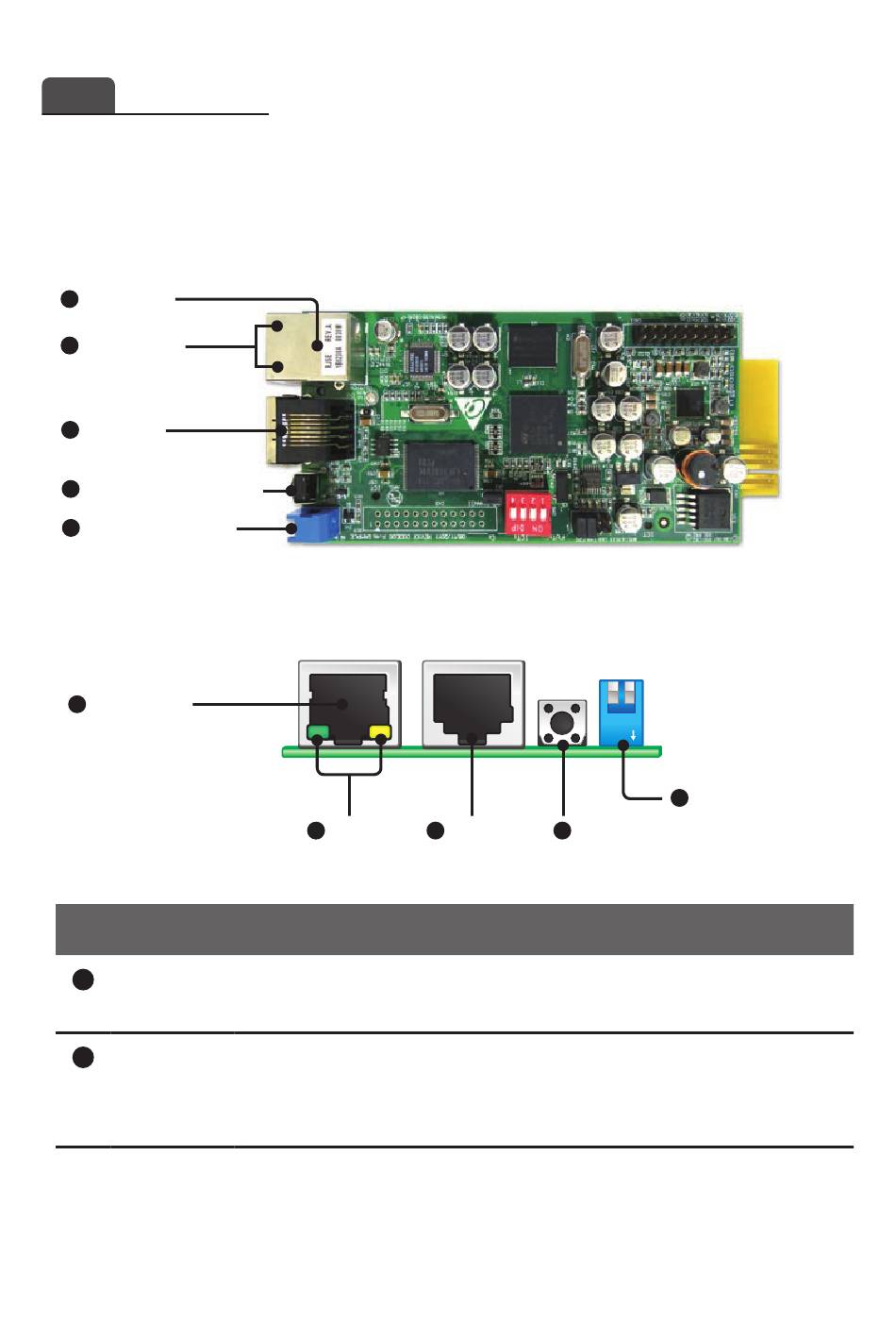

Vue de dessus :
Vue de face :
Voyants
4
LED
Se connecte au réseau.
1. Se connecte à un poste de travail avec le câble RJ45 vers DB9
fourni.
2. Se connecte à un EnviroProbe (en option).
Port COM Bouton de réinitialisation
2 3
4
1 2
ACTIVE
Commutateurs DIP
5
