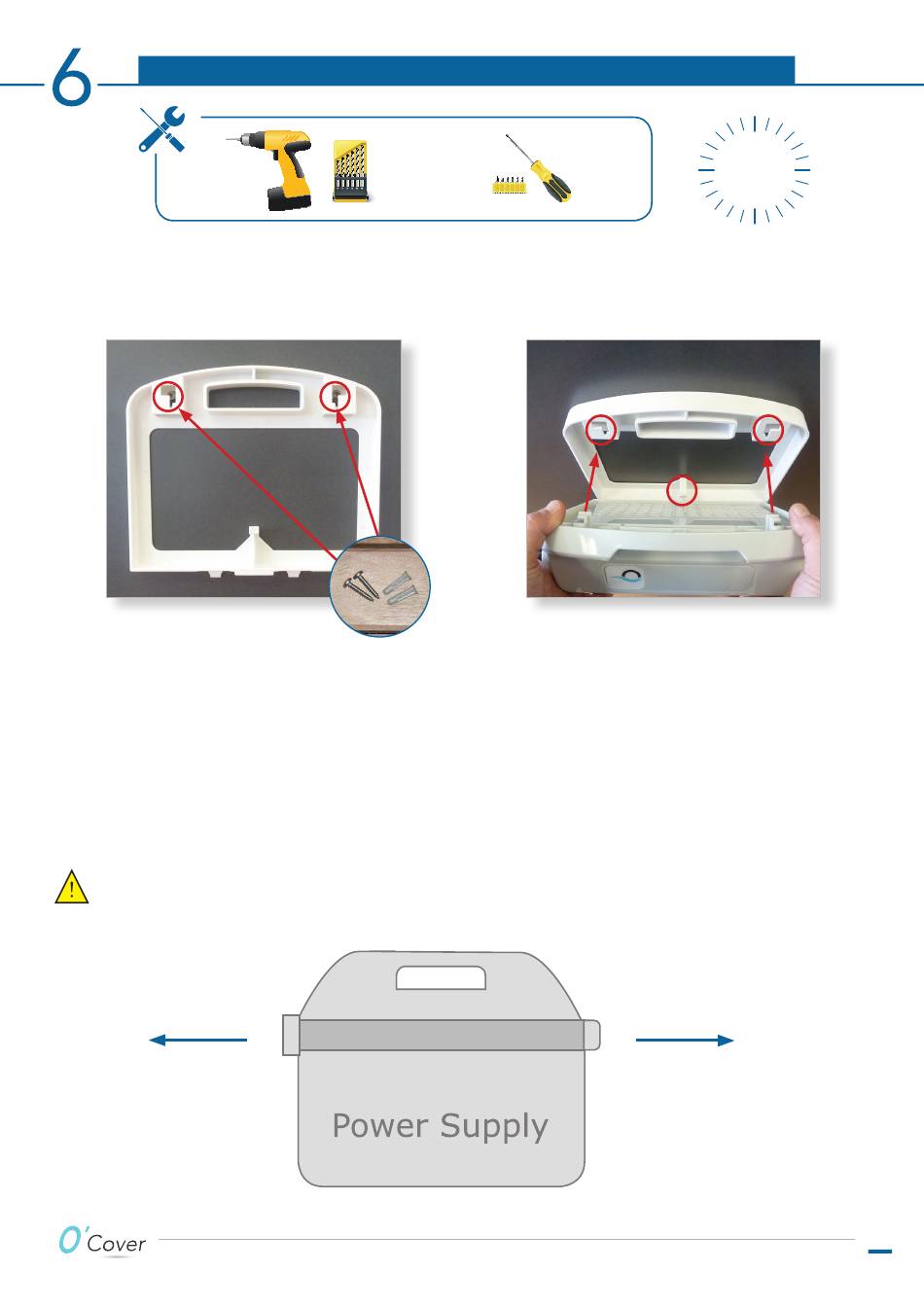

Etape 6 : fixation du coffret d'alimentation dans le local technique
•
Fixer le support mural fourni en utilisant les 2 trous situés aux 2 coins supérieurs (chevilles + vis fournies). Une fois ce
support fixé au mur, clipper le coffret par les 3 points de maintien. Le non-respect de fixation peut entraîner l'annulation
de la garantie.
1- Fixer le support mural
COFFRET D'ALIMENTATION :
Il doit être fixé grâce à son support mural à l'abri des intempéries (IP54). Ne pas fixer le coffret à l'extérieur.
•
•
Se reporter aux indications de raccordements électriques fournis avec le coffret.
•
La tension de raccordement est en 230Vac (50-60 Hz) monophasés (prise standard de préférence étanche : Phase +
Neutre + Terre). Utiliser le câble d'alimentation fourni, ne jamais ouvrir le boîtier d'alimentation (aucune opération interne
n'est nécessaire).
Une protection différentielle de 30 mA est obligatoire et doit être installée pour la protection des personnes
en amont du coffret.
Vers prise
230 V-AC
Ø 6
SYSTEME HORS SOL - Ind.1 - 102015
2- Clipper les 3 points de maintien
Vers boîtier de connexion
15
min
29 V-DC
13
/32
