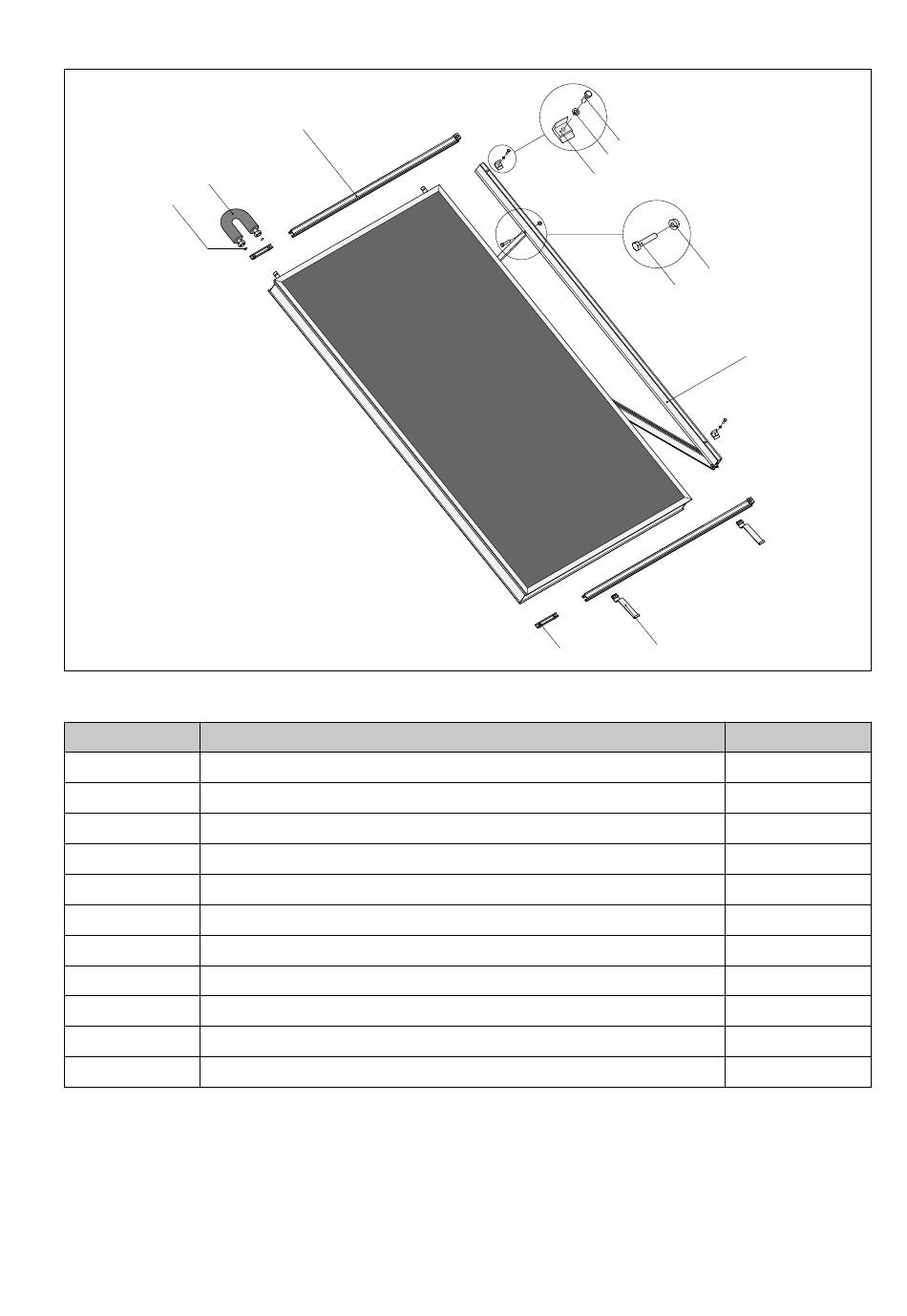

4.2 Set d'extension pour montage en mode vertical sur châssis libre
11
10
Set d'extension pour montage sur châssis libre réf. 136 12 87 (les capteurs ne sont pas fournis avec)
Pos.
Composants : Set d'extension pour montage en mode vertical sur châssis libre
1
Triangle de montage prémonté
2
Vis à tête hexagonale M8 x 40
3
Ecrou M8 autobloquant
4
1.168 mm avec une bride de serrage
5
Bride équerre de serrage
6
Rondelle Ø 8,4
7
Vis à tête hexagonale M8 x 30
8
Support de capteur
9
Raccord de liaison
10
Joint torique
11
Tuyau de raccordement de capteur, longueur 250 mm
4
1
⁄
"
2
7
6
5
3
2
9
8
1
Nombre par set
1
1
1
2
2
2
2
2
2
2
1
45
