4. Maintenance
4.2 Remplacement du cordon de communication
connecteur
DB9 mâle
4.3 Remplacement du module d'alimentation
En cas de perte ou de détérioration du module d'alimentation du terminal UPScontrol, le remplacer par une Alimentation
à découpage enfichable sur réseau électrique ayant les caractéristiques électriques suivantes :
Tension d'entrée: 90-264VAC.
Fréquence d'entrée: 45/65 Hz.
Tension de sortie : 5VDC.
Courant de sortie : 500mA DC min.
Régulation en charge en bout de câble : <=+/-5%.
Type fiche en bout de câble secondaire 2,1/5,5 mm.
Polarité de la fiche secondaire :
Page 26 -
51029303FR/AB

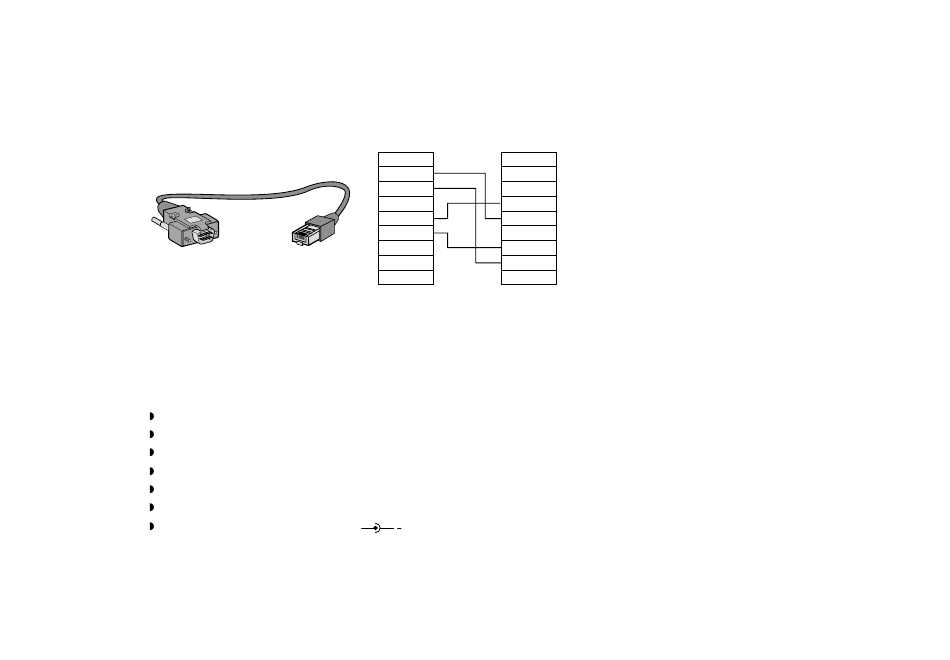

schéma de câblage du cordon
cordon L=6m
connecteur
RJ45
connecteur
DB9 mâle
+
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
connecteur
RJ45
En cas de perte ou de détérioration du câble
de communication fourni, un câble
correspondant au schéma suivant peut être
utilisé.
