Quadrillage horizontal et vertical
Les quadrillages horizontaux et verticaux mesurent la
résolution de l'écran. Le quadrillage, désigné sous
la Figure 2–3, est composé de quatre séries de quatre
cellules, du haut vers le bas.
25 lp/mm 12 lp/mm 6 lp/mm 3 lp/mm

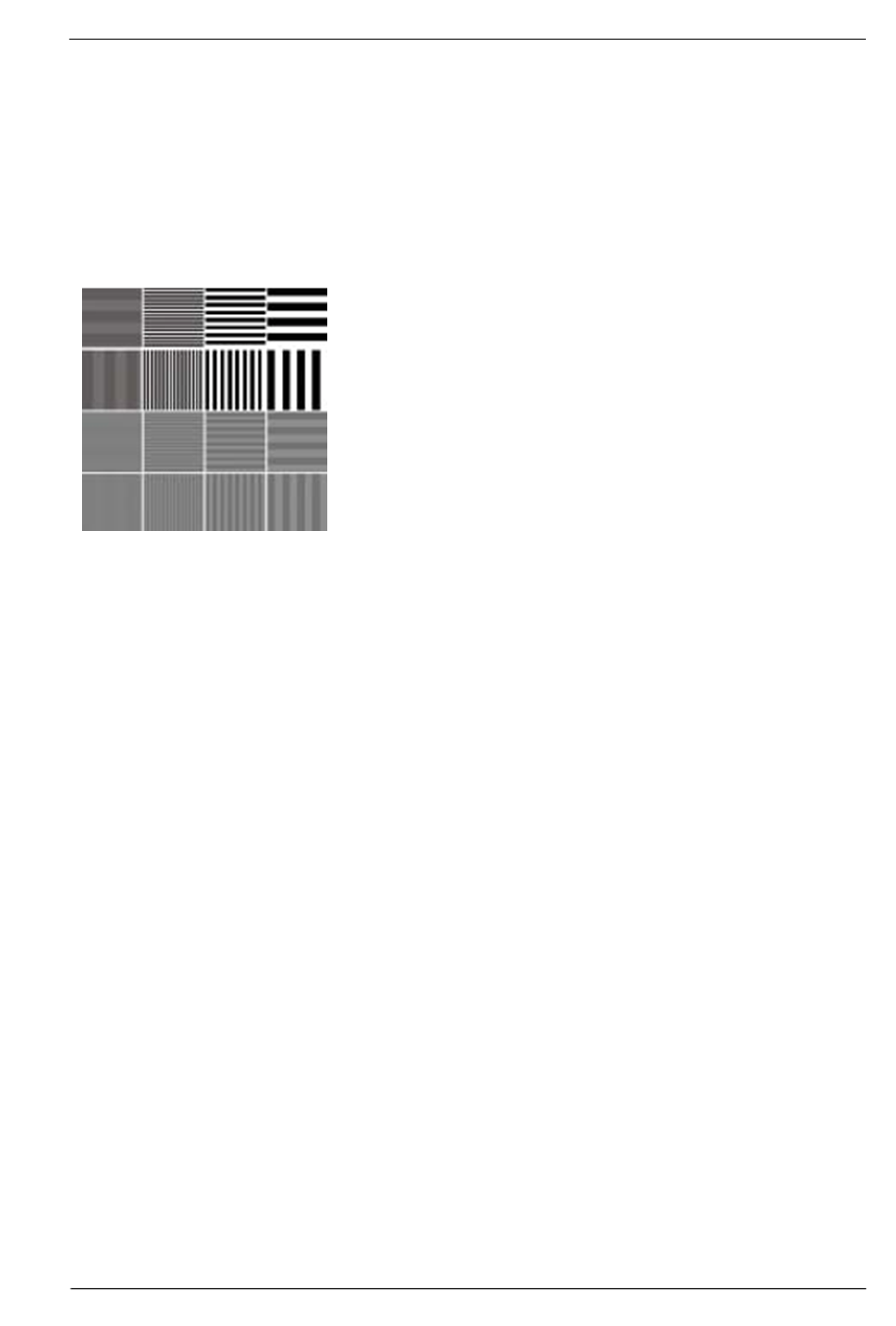

Figure 2–3
Quadrillage horizontal et vertical
Les résolutions de l'affichage de gauche à droite sont
les suivantes : 3, 6, 12 et 25 lp/mm. Le quadrillage
s'affiche horizontalement, puis verticalement. Le noir
et blanc représente un contraste élevé tandis que le gris
représente un faible contraste.
Vérifiez que vous pouvez clairement distinguer
l'ensemble des lignes en mode affichage maximum
dans le logiciel d'imagerie. Si les cellules contenant les
lignes les plus fines semblent trembler ou présentent
des irrégularités, cela signifie que l'écran ne peut pas
fournir une résolution totale pour l'affichage de
l'image.
Horizontal, séries n° 1, noir et blanc
Vertical, séries n° 2, noir et blanc
Horizontal, séries n° 3, gris
Vertical, séries n° 4, gris
Guide d'installation RVG 5100 et RVG 6100 (SM776_fr)_Ed 01
Comprendre le capteur
2–9
