prOduit LOurd nécessitant 2 persOnnes pOur Le sOuLeVer H e a V Y a r t i c L e n e e d s 2 t O L i F t
CE GUIDE DOIT ÊTRE RANGÉ AVEC LE PRODUIT À TOUT MOMENT
Pour COMMANDER des pièces de rechange ou des accessoires non couverts par la
garantie ou ENCORE pour activer votre garantie, consultez notre site Web à l'adresse
www.masterchefbbqs.com
mise en Garde
rebords coupants. portez des gants pour
monter votre gril.
mise en Garde
Lisez et observez toutes les consignes
de sécurité, instruc tions d'assemblage
et directives d'entretien et d'utilisation
avant de tenter d'assembler l'appareil et
de cuisiner.
instaLLateur, mOnteur Ou
cOnsOmmateur
ce guide doit toujours être conservé avec
le produit.
aVertissement
tout manquement aux directives du fabricant
risque de causer des incendies, des explosions
et des dommages matériels dangereux, ainsi
que des blessures graves, voire la mort.
suivez toutes les procédures de vérification
d'étanchéité avant d'utiliser le barbecue, même
si le gril a été assemblé par le distributeur.
n'essayez pas d'allumer ce barbecue sans
avoir lu la partie sur les directives d'allumage
du guide d'entretien et de sécurité.
C E B A R B E C U E E S T R É S E R V É À U N U S A G E E X T É R I E U R
ENT R EZ EN CON TAC T AV E C L E CE N T R E D 'A PP E L S S' I L M A N Q UE D E S PI È C E S
1 - 8 7 7 - 7 0 7 - 5 4 6 3
danGer
1. si vous décelez une odeur de gaz:
a. coupez l'alimentation en gaz de l'appareil
b. éteignez toute flamme nue
c. Ouvrez le couvercle
d. si l'odeur persiste, tenez-vous
loin de l'appareil et communiquez
immédiatement avec votre
fournisseur en gaz ou le service
d'incendie local.
2. ne jamais entreposer ou utiliser de
l'essence ou une autre substance
inflammable (sous forme de liquide ou
de vapeur), quelle qu'elle soit, à proximité
de cet appareil ou d'un autre appareil.
3. ne jamais ranger une bonbonne de GpL
qui n'est pas raccordée en prévision de son
emploi à proximité de cet appareil ou d'un
autre appareil.
4. deux personnes sont nécessaires pour
monter l'appareil.
5. Faites attention aux rebords coupants.

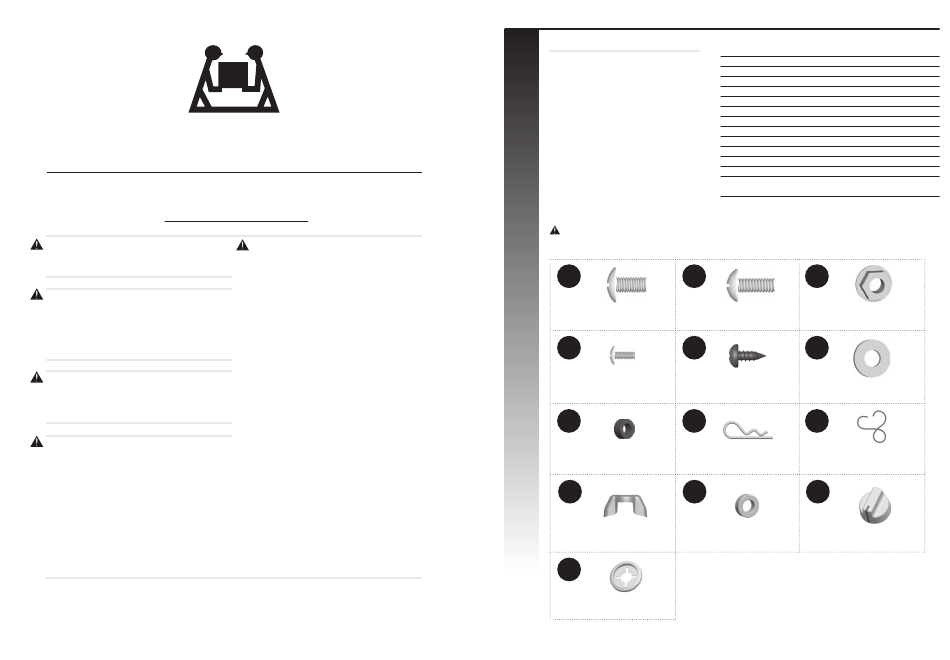

liste des fixations

OutiLs reQuis pOur L'assemBLaGe
• Tournevis cruciforme nº 2 (long et court)
• Tournevis pour écrous à fente de ¼ po (long et court)
• Clé à molette
• Pinces
• Maillet de caoutchouc
Avant d'assembler le barbecue, lisez
attentivement ces instructions.
Assemblez le barbecue sur une surface propre et
plane. Le barbecue est lourd. Il est nécessaire que
deux personnes l'assemblent.
Remarque : ne serrez pas complètement tous
les écrous pendant la phase initiale.
Attention:
La tôle peut causer des blessures. portez des gants pour effectuer l'assemblage
du barbecue. soyez prudent lors de l'assemblage.
1
¼" - 20UNCX13 vis
X 12
4
NO.8 x10 vis
X 2
7
espaceur, roue
X 2
10
vis à oreilles
X 1
13
Collerette pour bouton de commande
X 1
nO. désiGnatiOn n° de pièce
1 1/4"-20UNCX13 vis 20120-13013-036
2 1/4"-20UNCX38 vis 20120-13038-036
3 1/4"-20UNC écrou 31220-13000-036
4 NO.8 x10 vis 20132-08010-250
5 #8X3/8" vis auto taraudeuse 24200-42008-136
6 Ø7 rondelle en fibre G431-0018-9000
7 espaceur, roue G650-0012-9091
8 agrafe de soutien G306-0005-9088
9 goupille ,brûleur latéral G405-0019-9200
10 vis à oreilles 33300-08000-032
11 rondelle (roue) G650-0013-9091
12 Bouton de commande G432-0032-9081
13 Collerette pour bouton
de commande G430-0027-9081
2 3
¼"-20UNCX38 vis ¼" -20UNC écrou
X 4
5 6
#8X3/8" vis auto taraudeuse Ø7 rondelle en fibre
X 12
8 9
agrafe de soutien goupille ,brûleur latéral
X 1
11 12
rondelle (roue) Bouton de commande
X 1
1
Quantité
12
4
12
2
12
8
2
1
1
1
1
1
1
X 12
X 8
X 1
X 1
