Par exemple, si la gamme est de 2 000 psi, la Tolérance prête par défaut est de
0,1 psi (2 000 psi x 0,005 % = 0,1 psi). Avec une pression cible de 1 000 psi, le
Produit indique une condition Prêt si la pression est comprise entre 999,9 psi et
1 000,1 psi.
Mode de contrôle statique
Le contrôle statique définit la pression légèrement au-dessus ou en dessous de
la valeur de la pression cible, puis désactive le contrôle de la pression actif, voir
la figure 7. La pression peut varier spontanément tant qu´elle ne se situe pas
hors de la bande de la limite de contrôle. Cette séquence de contrôle de la
pression se répète jusqu´à ce que la pression cible soit modifiée ou jusqu´à la fin
du test.
L´avantage de ce mode de contrôle est que la pression peut être définie et
mesurée sans bruit venant du système de contrôle de la pression. Le contrôle
statique s´affiche dans l´interface utilisateur avec la mention Statique. Un témoin
Prêt repose sur le fait que la pression soit à l´intérieur de la limite de contrôle et
que le taux de variation de la pression soit inférieur à la limite de stabilité.
La limite de contrôle par défaut est zéro (0) et la limite de stabilité par défaut est
0,7 kPa/min (0,1 psi/min).
Par exemple, si la valeur cible est de 1 000 psi et que la limite de contrôle est
réglée manuellement à 0,5 psi, et que la limite de stabilité est réglée à
0,1 psi/min, le Produit indique une condition Prêt lorsque la pression se situe
entre 999,5 psi et 1000,5 psi et que le taux de variation de la pression est
<0,1 psi/min.
36
+
Limite du contrôle
Pression cible
-
Limite du contrôle
Mesure de
Partie basse
la correction
de l'affichage
Plan de
Pression
référence
cible définie Taux de
pression réduit pour
empêcher le dépassement
de cible

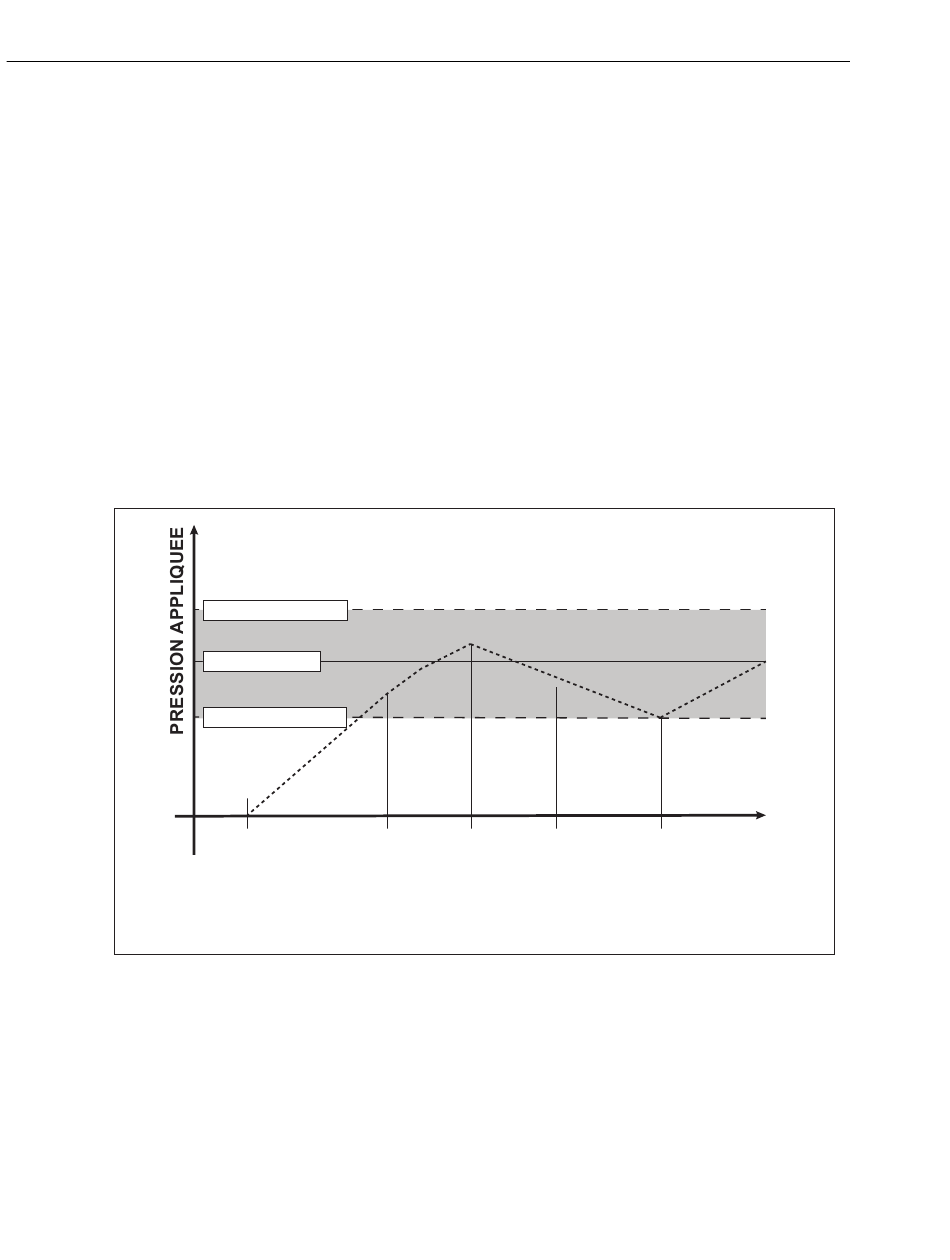

Figure 7. Exemple du mode de contrôle statique de la pression
Contrôle statique de la pression
Le contrôle
La pression
de la
diminue
pression
progressivement
s'arrête
Heure
La pression
atteint la limite du
contrôle et est
contrôlée jusqu'à l
a pression cible
hvx017.eps
