Sélectionner Le Mode D'échantillonnage En Temps Équivalent; Figure 29 Mode D'échantillonnage En Temps Équivalent (Répétitif) - Agilent Technologies 1000B Série Guide D'utilisation

Pour sélectionner le mode d'échantillonnage en temps réel :
1 Appuyez sur la touche Acquisition [Acquire].
2 Dans le menu Acquire, sélectionnez Échantillonnage pour choisir le mode
En mode d'échantillonnage en temps réel, lorsque l'échelle horizontale est
réglée sur 20 ns ou sur une valeur supérieure, l'oscilloscope a recours à
l'interpolation sin(x)/x pour agrandir la base de temps horizontale.
Sélectionner le mode d'échantillonnage en temps équivalent
En mode d'échantillonnage en temps équivalent (également connu sous le
terme échantillonnage répétitif), plusieurs signaux sont échantillonnés en
utilisant des retards aléatoires différents du déclencheur, plusieurs signaux
sont échantillonnés pour produire des fréquences d'échantillonnage
efficaces plus élevées.

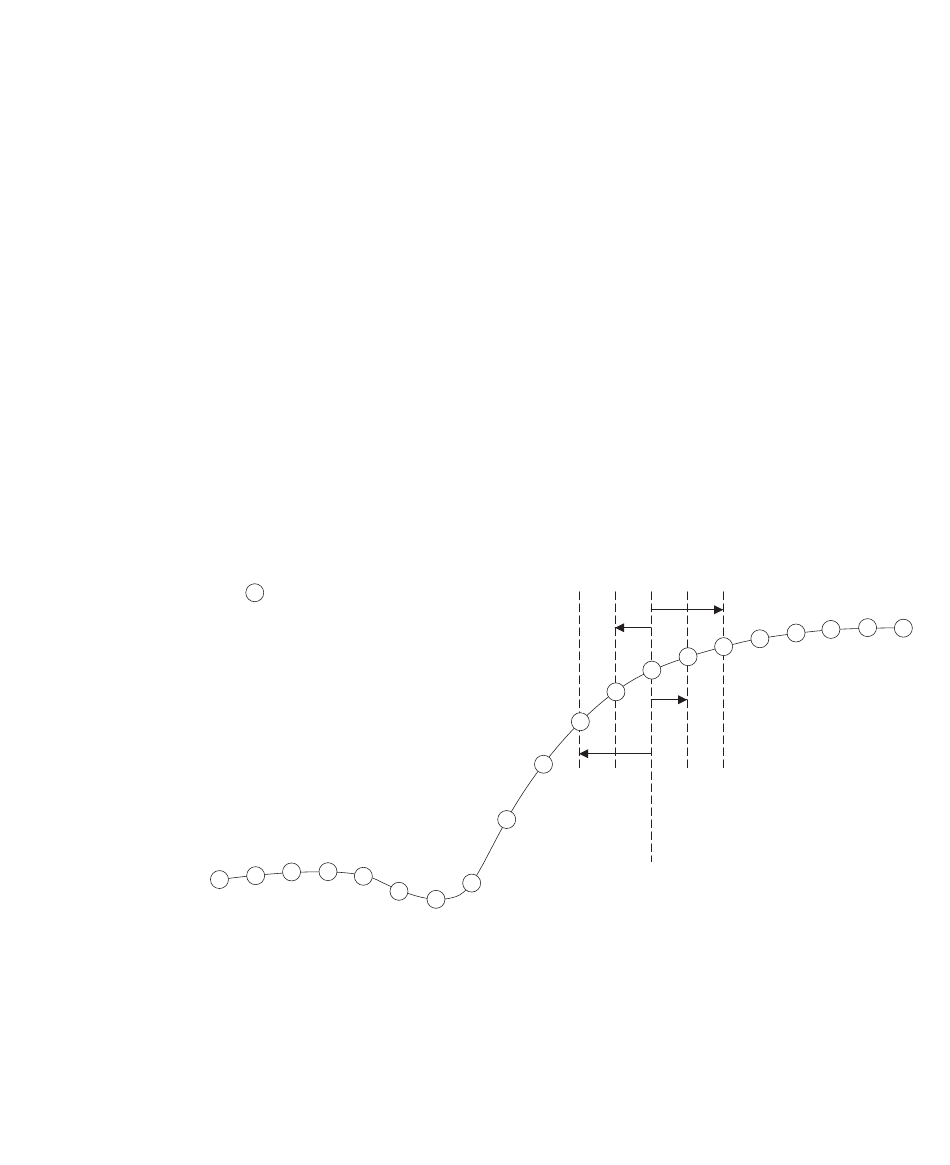

Figure 29
En mode d'échantillonnage en temps équivalent, la fréquence
d'échantillonnage effective peut être supérieure car le temps entre des
échantillonnages est plus court.
Oscilloscopes Agilent Série 1000B - Guide d'utilisation
d'échantillonnage en temps réel.
N = Waveform Sample is From
1 4
3
2
5
Mode d'échantillonnage en temps équivalent (répétitif)
2
4
1
5
3
Capture des données
D1
D2
2
4
1
3
D4
5
D3
Trigger Time
3
4
2
1
3
5
