Guide d'utilisation des oscilloscopes modulaires USB U2701A/U2702A
Fonctions et caractéristiques des oscilloscopes
Curseurs X et Y

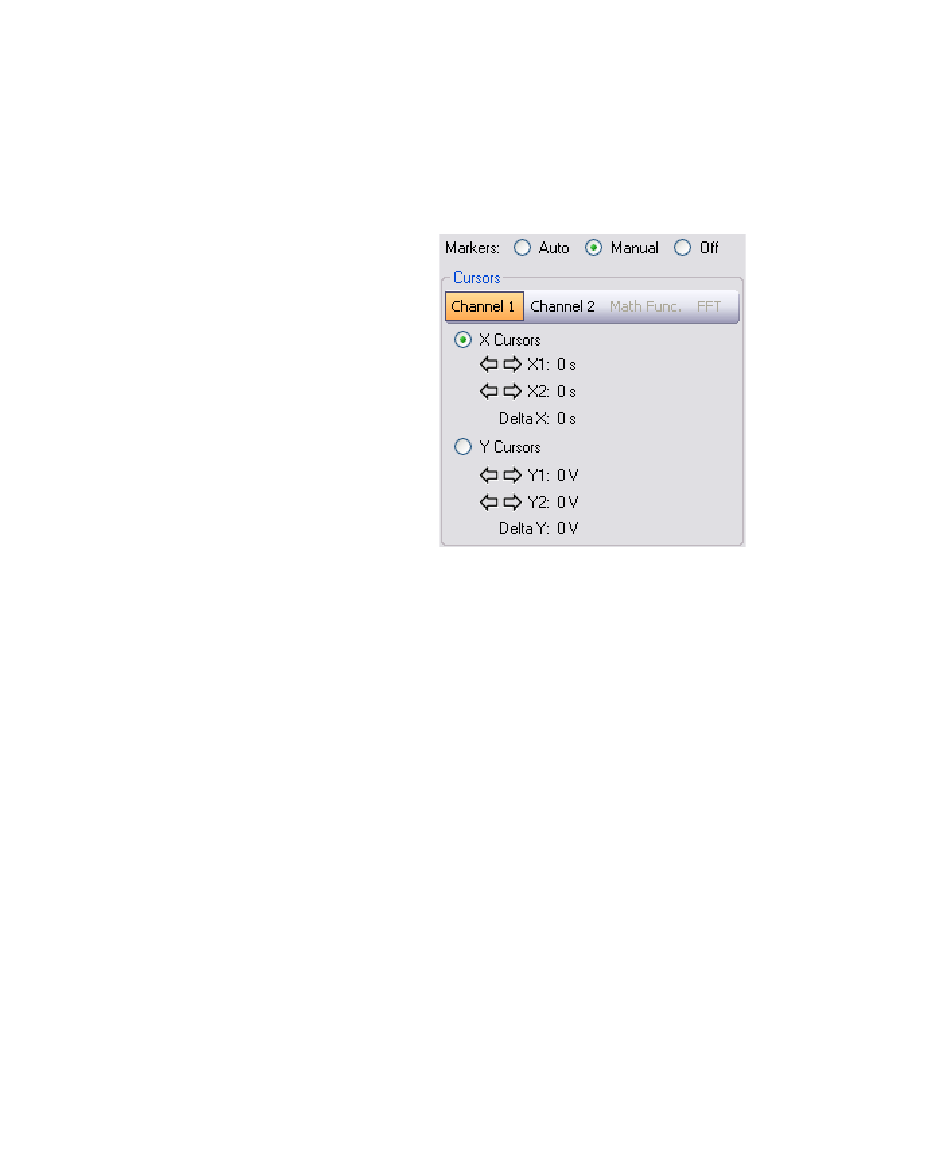

Pour activer le contrôle Cursors, l'option Manual de la
propriété Markers doit être sélectionnée comme indiqué
ci-dessous.
• L'option X Cursors place deux curseurs sur l'axe des X
des signaux pour mesurer la différence de durée entre les
deux curseurs (X2 moins X1). Delta X représente la
différence de temps.
• L'option Y cursors insère deux curseurs sur l'axe des Y
des signaux pour mesurer la différence de tension entre
les deux curseurs (Y2 moins Y1). Delta Y représente la
différence de tension.
Pour configurer le marqueur Auto :
La fonction de marqueur Auto place automatiquement des
indicateurs sur les signaux représentés pour mettre en
évidence les mesures sélectionnées.
1 Obtenez et établissez un signal stable sur le diagramme
d'acquisition des signaux.
2 Cliquez sur le bouton Measurements & Cursors et
sélectionnez Auto dans la propriété Markers.
3 Sélectionnez les mesures souhaitées dans la section
Measurements.
