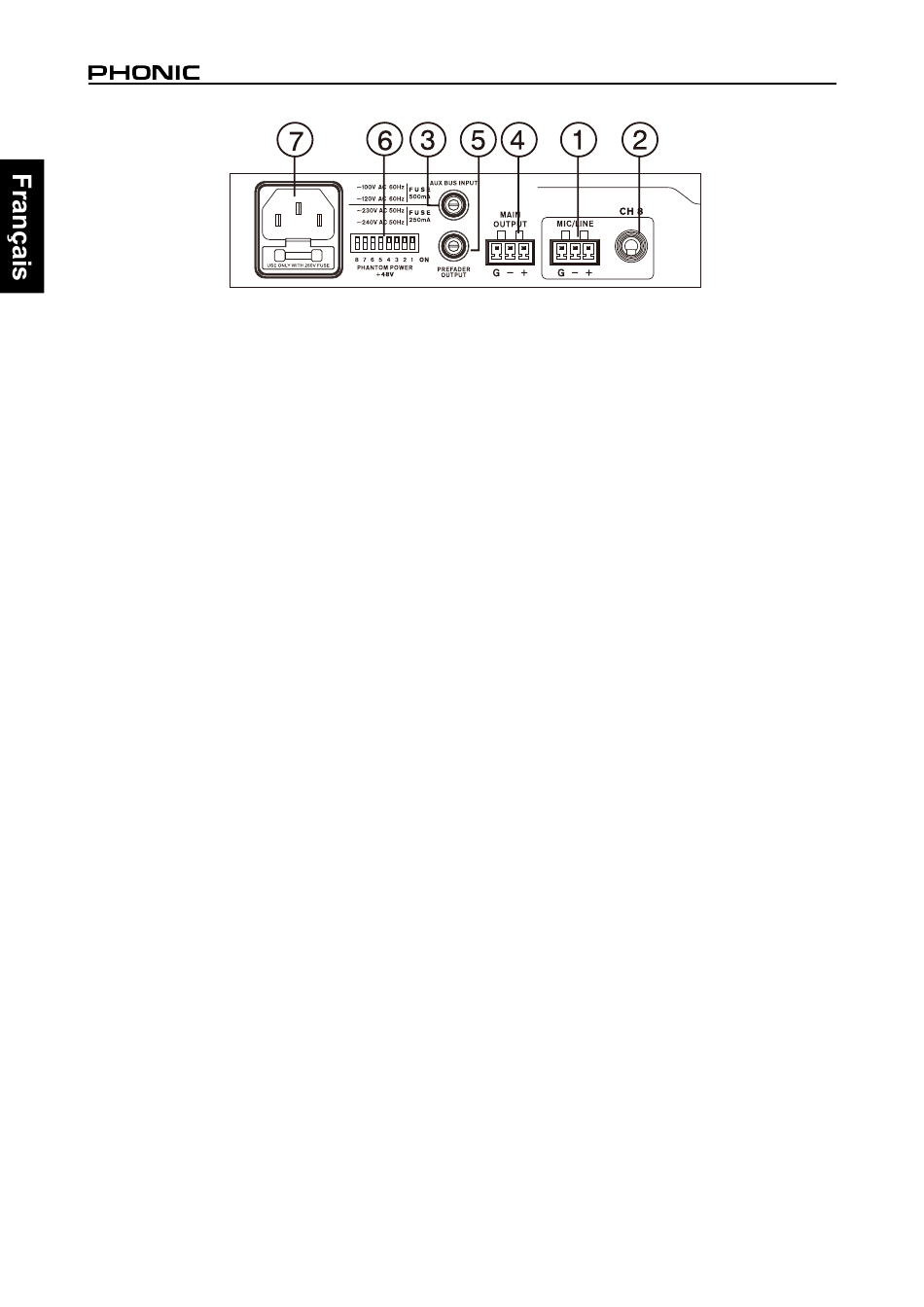

FAIRE LES CONNEXIONS
1. Entrées XLR
Ces prises reçoivent des entrées Phœnix / Euroblock
3-broches pour les signaux symétrique． Elles peuvent
être utilisées avec des microphones professionnels à
condensateur, dynamiques ou à ruban ayant un
connecteur mâle XLR
préamplificateur à bas bruit, ces entrées produisent un
son clair comme le cristal. L'identification des broches
pour la terre: broches positives et négatives, peuvent se
trouver en dessous de la prise d'entrée
NB. Quand vous utilisez un microphone asymétrique, veuillez
vérifier que l'alimentation fantôme est désactivée. Toutefois, si
vous utilisez des microphones à condensateur, l'alimentation
fantôme de la voie leur correspondant doit être activée.
2. Entrées ligne
Ces entrées acceptent des fiches jack 6,35 mm 2
points pour ajouter divers instruments de musique –
tels que claviers, boîtes à rythmes, guitares électriques
et autres instruments à sortie de niveau ligne.
3. Entrée du bus Auxiliaire
Cette entrée cinch (RCA) permet de brancher des
appareils externes au PM 801. Cela concerne les
magnétophones, les lecteurs de CD et d'autres PM801.
4. Sortie générale
Cette embase jack 6,35 mm produit le signal final de
niveau ligne envoyé par le bus de mixage général. La
première utilisation de cette prise est l'envoi du signal
général à des appareils externes comme des
amplificateurs, enceintes
mélangeurs, systèmes de sonorisation et une grande
variété de processeurs de signal. L'identification des
broches pour la terre: broches positives et négatives,
peuvent se trouver en dessous de la prise d'entrée
6
standard. Avec leur
actives ou d'autres
5. Sortie pré-fader
Cette sortie cinch (RCA) permet de brancher des
appareils externes au PM 801. Cela concerne les
magnétophones, les processeurs de signal et d'autres
PM 801.
6. Alimentation fantôme +48V
Ces micro-commutateurs vous permettent de choisir
individuellement les voies pour lesquelles l'alimentation
fantôme sera activée dans les prises d'entrée
microphone. En cas d'activation, ces commutateurs
fournissent une alimentation fantôme de +48V aux
connecteurs XLR, permettant le branchement de
microphones à condensateur sur ces voies. Avant
d'activer l'alimentation fantôme, vérifiez que les
commandes de niveau sont au minimum.
NB. L'alimentation fantôme doit être employée avec des
microphones symétriques. Les microphones et instruments
asymétriques ne doivent pas être branchés aux entrées micro
dont l'alimentation fantôme est activée. L'alimentation fantôme
ne causera aucun dommage à la plupart des microphones
dynamiques, toutefois en cas de doute, consultez le mode
d'emploi du microphone.
7. Connecteur d'alimentation et porte-fusible
Cette prise sert à brancher le câble d'alimentation
secteur fournissant le
mélangeur. Veuillez n'employer
d'alimentation livré avec ce mélangeur. Le porte-
fusible, situé sous l'embase du câble d'alimentation
secteur, sert comme son nom l'indique à recevoir le
fusible du PM 801. Si celui-ci fond, ouvrez le porte-
fusible et remplacez le fusible hors d'usage par un
modèle identique (indiqué sur le cache).
courant nécessaire au
que le câble
PM801
