INSTALLATIE HANDLEIDING
BO800RN - BO1200RN - PBO800RN - PBO400RN
Architecturaal profiel

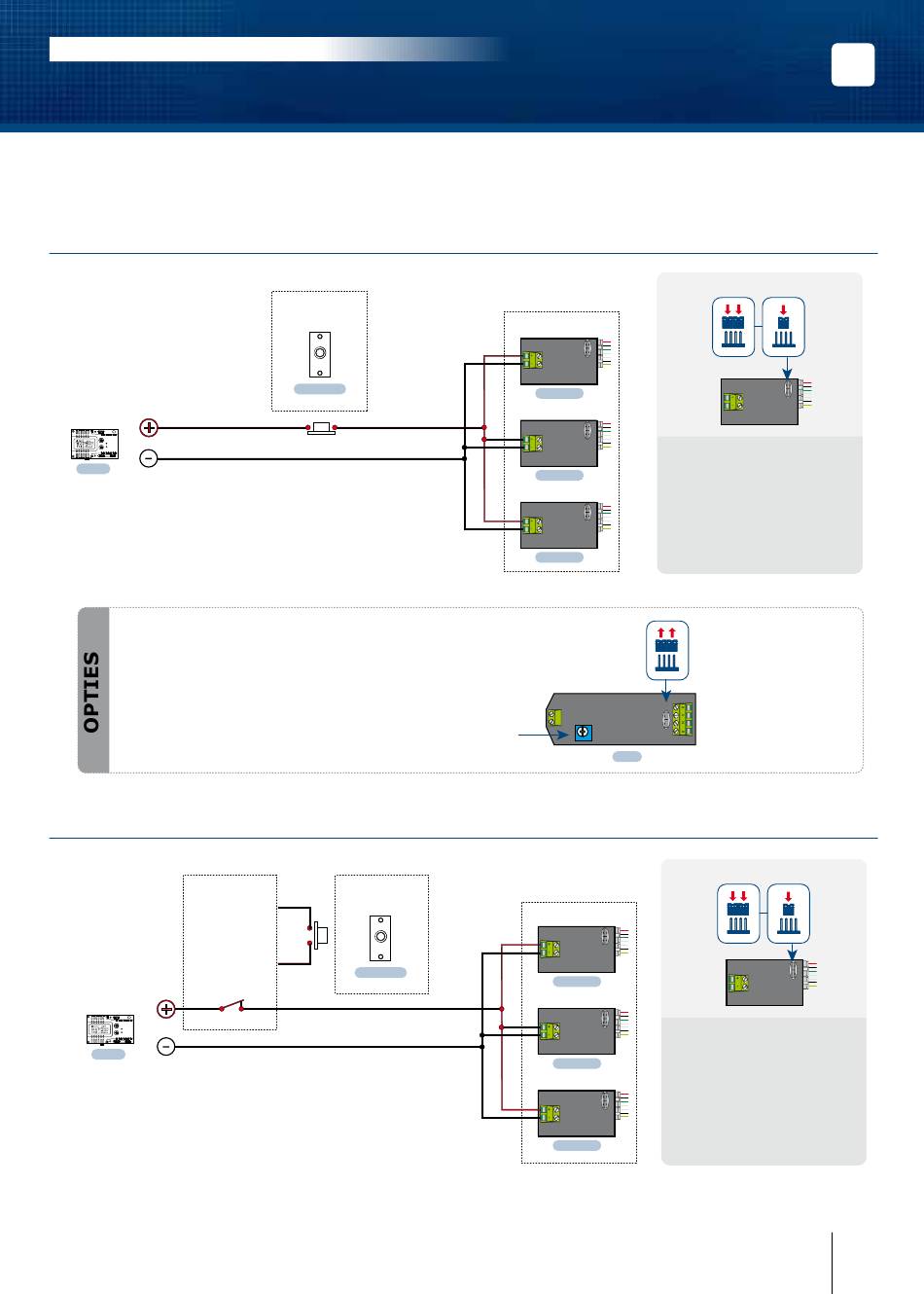

5] Aansluitschema
Voorbeeld N°1: Enkel drukknop (TPV timer in optie)
Voeding 12Vdc
of 24Vdc
ARD12
TPV vertraagd relais
(1 per magneet)
Belangrijk: Zet de jumpers op de TPV volgens
de juiste gebruikte spanning
Regelbare timer
(0 tot 20 seconden)
Example N°2: Toegangscontrole met drukknop
Access
Control
Unit
Voeding 12Vdc
of 24Vdc
ARD12
Exit
Button
PORTE
BP/NO/NF
Drukknop
PORTE
BP/NO/NF
BO800RN
1 tot 3 magneten
volgens model
Elektromagneet
N°1
V4E/P400
Elektromagneet
N°2
Aansluitprint zonder relais
+: 12Vdc of 24Vdc positief *
V4E/P400
- : 12Vdc of 24Vdc negatief *
Elektromagneet
N°3
* Spanning: 12Vdc of 24Vdc.
Zet de « jumpers » om 12Vdc of
24Vdc te selecteren als voedingss-
panning van de magneten
V4E/P400
TPV
BO800RN
1 tot 3 magneten volgens
model
Elektromagneet
N°1
V4E/P400
Elektromagneet
N°2
Aansluitprint zonder relais
+: 12Vdc of 24Vdc positief *
- : 12Vdc of 24Vdc negatief *
V4E/P400
Elektromagneet
N°3
* Spanning: 12Vdc of 24Vdc.
Zet de « jumpers » om 12Vdc of
24Vdc te selecteren als voedingss-
panning van de magneten
V4E/P400
www.cdvibenelux.com
www.cdvigroup.com
NL
12Vdc 24Vdc
12Vdc 24Vdc
12Vdc 24 Vdc
