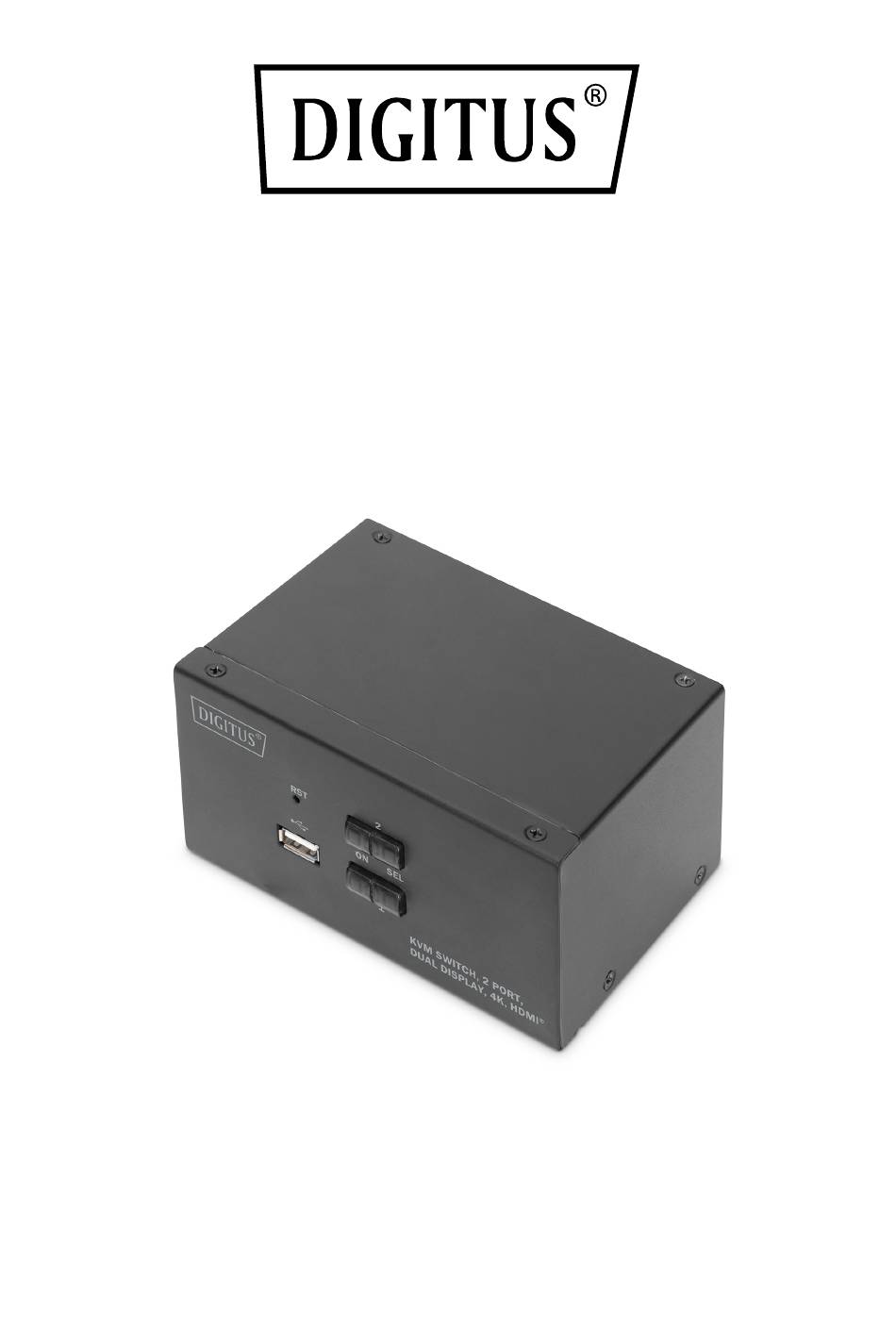

- Page 1 COMMUTATEUR KVM DOUBLE AFFICHAGE, 4K Guide d'installation rapide DS-12860, DS-12883 DS-12862, DS-12882...
- Page 2 Contenu de la livraison Les éléments suivants sont inclus dans le colis du commutateur KVM multi- ordinateurs : DS-12860 1 x commutateur KVM, 2 ports, double affichage, 4K, HDMI® 2 x câble HMDI® 2 x câble KVM (HDMI, USB, audio) ...
- Page 3 DS-12862 1 x commutateur KVM, 2 ports, double affichage, 4K, DisplayPort® 2 x câble DisplayPort® 2 x câble KVM (DisplayPort, USB, audio) 1 x guide d'installation rapide DS-12882 1 x commutateur KVM, 4 ports, double affichage, 4K, DisplayPort® ...
-
Page 4: Table Des Matières
....................... 6 Introduction ................6 Description du produit ................6 Fonctionnalités du produit ................7 Système d'exploitation ................8 Composants DS-12860 ................9 Composants DS-12862 ................10 Composants DS-12882 ................11 Composants DS-12883 Chapitre 2 ........................ 12 ..................12 Installation du matériel ............ -
Page 5: À Propos Du Guide D'installation Rapide
À PROPOS DU GUIDE D'INSTALLATION RAPIDE Ce guide d'installation rapide vous aidera à utiliser efficacement les fonctionnalités du produit, y compris son installation, sa configuration et son fonctionnement. Vous trouverez ci-dessous des informations sur ce qui est inclus : Chapitre 1 Introduction – ce chapitre décrit l'appareil KVM monté sur rack, notamment ses fonctionnalités, ses caractéristiques et ses avantages, et décrit les composants de ses panneaux avant et arrière. -
Page 6: Informations Sur Le Produit
Hub USB 2.0 intégré, compatible avec les spécifications du protocole USB 2.0 La résolution maximale de la vidéo HDMI est de 4K / 30 fps (DS-12860, DS-12883) La résolution maximale de la vidéo DisplayPort est de 4K / 60 fps (DS-12862, DS-12882) ... -
Page 7: Système D'exploitation
Le panneau avant de l'appareil est doté d'une interface USB, ce qui permet aux utilisateurs de connecter des périphériques tels qu'un clavier, une souris, une clé USB ou une imprimante Offre une variété de fonctions de sélection et de réglage des raccourcis afin que les utilisateurs puissent définir leurs propres raccourcis clavier en fonction de la situation. -
Page 8: Composants Ds-12860
Composants DS-12860 Vue de face Vue arrière 1. Témoin d'alimentation 4. Alimentation 9 VCC=, en option 5. Pour l'interface vidéo HDMI 2. Bouton d'alimentation 3. L'interface USB avant permet de 6. Pour l'interface audio et microphone connecter une souris et un clavier, un intégrée, connecter au câble KVM... -
Page 9: Composants Ds-12862
Composants DS-12862 Vue de face Vue arrière 1. Bouton Reset (réinitialisation) 4. Alimentation 9 VCC=, en option 5. Pour l'interface vidéo DisplayPort 2. Bouton d'alimentation 3. Interface USB 2.0 Type A en façade, 6. Pour l'interface audio et microphone intégrée, connecter au câble KVM vous pouvez connecter une souris et un clavier, un périphérique de stockage sur 7. -
Page 10: Composants Ds-12882
Composants DS-12882 Vue de face Vue arrière 1. Bouton Reset (réinitialisation) 4. Alimentation 9 VCC=, en option 5. Pour l'interface vidéo DisplayPort 2. Bouton d'alimentation 6. Pour l'interface audio et microphone 3. Interface USB 2.0 Type A en intégrée, connecter au câble KVM façade, vous pouvez connecter une 7. -
Page 11: Composants Ds-12883
Composants DS-12883 Vue de face Vue arrière 4. Alimentation 9 VCC=, en option 1. Bouton Reset (réinitialisation) 2. Bouton d'alimentation 5. Pour l'interface vidéo HDMI 6. Pour l'interface audio et microphone 3. Interface USB 2.0 Type A en façade, vous pouvez connecter une souris et un intégrée, connecter au câble KVM clavier, un périphérique de stockage sur 7. -
Page 12: Installation Du Matériel
CHAPITRE 2 Installation du matériel Connexion et installation des câbles Les commutateurs KVM peuvent être placés sur toutes surfaces pouvant supporter en toute sécurité le poids de l'appareil et les câbles supplémentaires ; nettoyer et assurez-vous qu'aucun objet n'affecte la ventilation du commutateur et son fonctionnement normal. -
Page 13: Fonctionnement De Base
CHAPITRE 3 Fonctionnement de base Vue d'ensemble Le commutateur KVM peut accéder à l'ordinateur connecté de deux manières : la combinaison de raccourcis clavier USB pour commuter les opérations ou la commutation manuelle à l'avant du dispositif KVM. Méthode commutation manuelle L'utilisateur n'a qu'à... -
Page 14: Utilisation Du Clavier
CHAPITRE 4 Utilisation du clavier Vue d'ensemble Les appareils KVM de cette série destinés aux postes de travail offrent un grand nombre de raccourcis clavier faciles à utiliser, ce qui facilite la mise en place d'un système KVM via le clavier ou la commutation des ports. Paramétrage des raccourcis clavier : Cette série de produits offre 4 combinaisons de raccourcis clavier pour permettre à... - Page 15 2.[ SCROLL ] + [ SCROLL ] mode Combinaison de raccourcis clavier Description Basculez vers l'ordinateur correspondant au [ SCROLL ] [ SCROLL ] [ 1 ] or [ 2 ] port [ 1 ] [ 2 ] [ SCROLL ] [ SCROLL ] [ → ] or [ ↓ ] Basculer vers l'ordinateur suivant [ SCROLL ] [ SCROLL ] [ ←...
- Page 16 4.[ CAPS ] + [ CAPS ] mode Combinaison de raccourcis clavier Description Basculez vers l'ordinateur correspondant au [ CAPS ] [CAPS ][ 1 ] or [ 2] port [ 1 ] [ 2 ] [ CAPS ] [ CAPS ] [→] or [ ↓ ] Basculer vers l'ordinateur suivant [ CAPS ] [ CAPS ] [ ←] or [↑] Basculer vers l'ordinateur précédent...
-
Page 17: Annexe
ANNEXE Consignes de sécurité Générales Ce produit est destiné à un usage intérieur uniquement Veuillez lire toutes les consignes et conserver ce manuel Veuillez suivre tous les avertissements et instructions figurant sur l'appareil Ne placez pas l'appareil sur une surface instable (comme un chariot, une étagère, une table, etc.) Si l'appareil tombe, il subira des dommages sérieux ... - Page 18 Si vous utilisez une rallonge, assurez-vous que la charge totale de tous les appareils ne dépasse celle de la rallonge. Assurez-vous que le total de tous les équipements branchés sur la prise murale ne dépasse pas 15 A Utilisez un parasurtenseur, un régulateur ou un système d'alimentation sans coupure (USV) pour protéger votre système contre les augmentations et les diminutions soudaines et transitoires de la puissance ...
-
Page 19: Caractéristiques Du Produit
Caractéristiques du produit Version HDMI KVM Numéro du modèle DS-12860 DS-12883 Connexions informatiques Sélection des ports Boutons / raccourcis sur le panneau avant Port de écran 2 x HDMI femelle type A comman clavier 1 x USB femelle type A... - Page 20 Version DisplayPort KVM Numéro du modèle DS-12862 DS-12882 Connexions informatiques Sélection des ports Boutons / raccourcis sur le panneau avant Port de écran 2 x DisplayPort femelle type A comman clavier 1 x USB femelle type A souris 1 x USB femelle type A Connecteur haut-parleur 1 x mini jack stéréo...
- Page 21 Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Allemagne...
